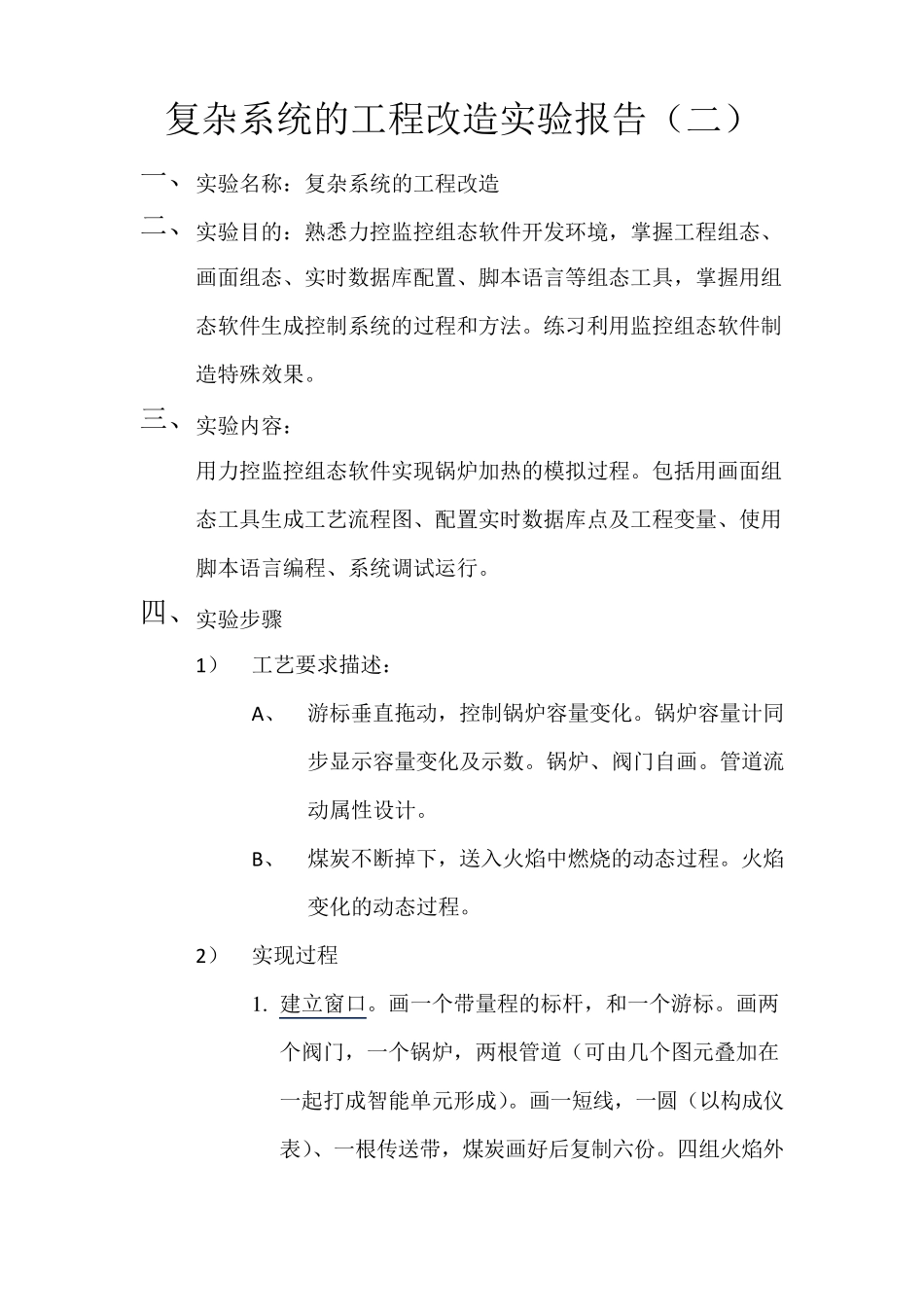

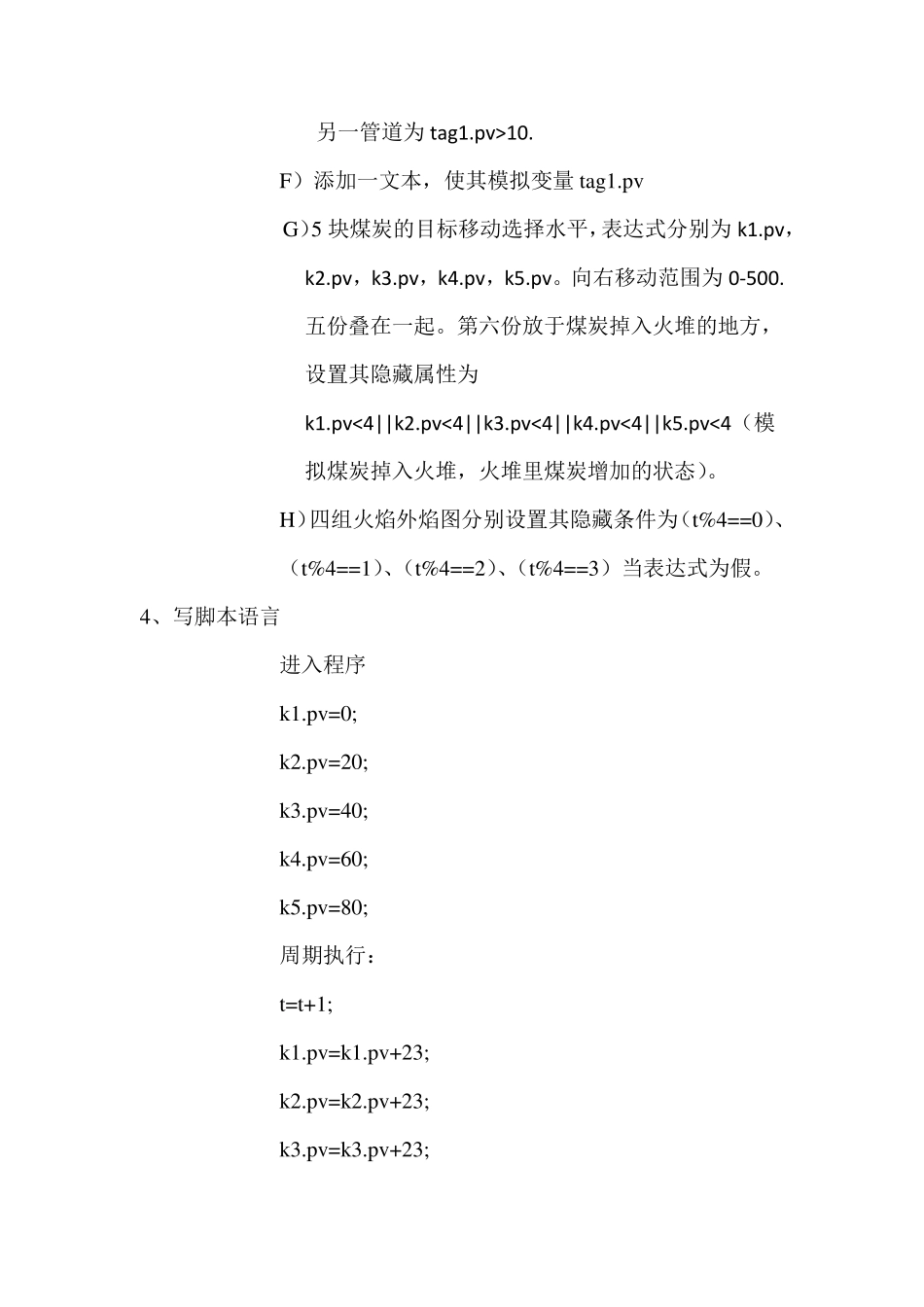

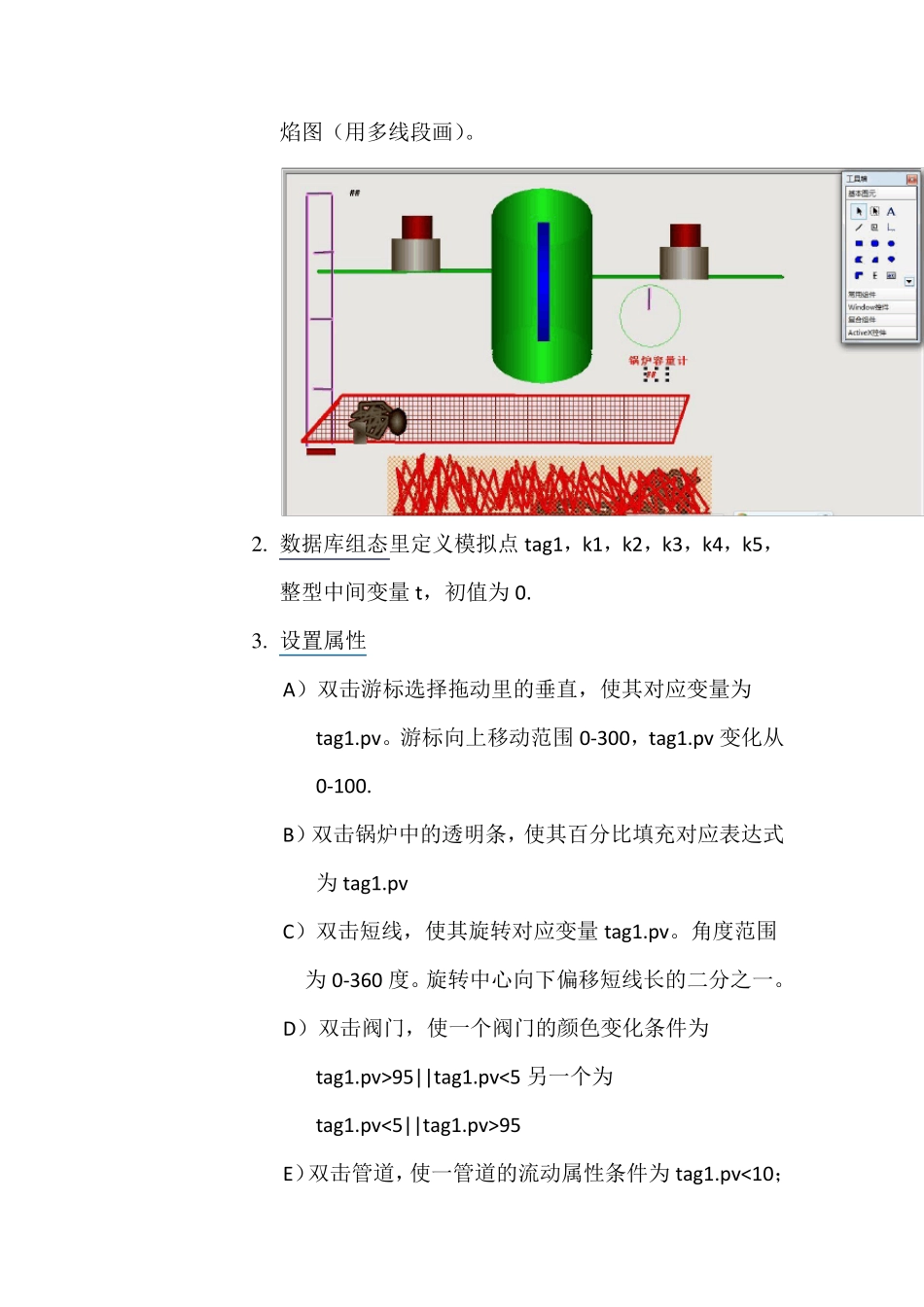

复杂系统的工程改造实验报告(二) 一、实验名称:复杂系统的工程改造 二、实验目的:熟悉力控监控组态软件开发环境,掌握工程组态、画面组态、实时数据库配置、脚本语言等组态工具,掌握用组态软件生成控制系统的过程和方法。练习利用监控组态软件制造特殊效果。 三、实验内容: 用力控监控组态软件实现锅炉加热的模拟过程。包括用画面组态工具生成工艺流程图、配置实时数据库点及工程变量、使用脚本语言编程、系统调试运行。 四、实验步骤 1) 工艺要求描述: A、 游标垂直拖动,控制锅炉容量变化。锅炉容量计同步显示容量变化及示数。锅炉、阀门自画。管道流动属性设计。 B、 煤炭不断掉下,送入火焰中燃烧的动态过程。火焰变化的动态过程。 2) 实现过程 1 . 建立窗口。画一个带量程的标杆,和一个游标。画两个阀门,一个锅炉,两根管道(可由几个图元叠加在一起打成智能单元形成)。画一短线,一圆(以构成仪表)、一根传送带,煤炭画好后复制六份。四组火焰外焰图(用多线段画)。2 . 数据库组态里定义模拟点 tag1,k1,k2,k3,k4,k5,整型中间变量 t,初值为 0. 3 . 设置属性 A)双击游标选择拖动里的垂直,使其对应变量为tag1.pv。游标向上移动范围 0-300,tag1.pv 变化从0-100. B)双击锅炉中的透明条,使其百分比填充对应表达式为 tag1.pv C)双击短线,使其旋转对应变量 tag1.pv。角度范围为 0-360 度。旋转中心向下偏移短线长的二分之一。 D)双击阀门,使一个阀门的颜色变化条件为tag1.pv>95||tag1.pv<5 另一个为tag1.pv<5||tag1.pv>95 E)双击管道,使一管道的流动属性条件为 tag1.pv<10;另一管道为tag1.pv>10. F)添加一文本,使其模拟变量tag1.pv G)5 块煤炭的目标移动选择水平,表达式分别为k1.pv,k2.pv,k3.pv,k4.pv,k5.pv。向右移动范围为0-500.五份叠在一起。第六份放于煤炭掉入火堆的地方,设置其隐藏属性为k1.pv<4||k2.pv<4||k3.pv<4||k4.pv<4||k5.pv<4(模拟煤炭掉入火堆,火堆里煤炭增加的状态)。 H)四组火焰外焰图分别设置其隐藏条件为(t%4==0)、(t%4==1)、(t%4==2)、(t%4==3)当表达式为假。 4、写脚本语言 进入程序 k1.pv =0; k2.pv =20; k3.pv =40; k4.pv =60; k5.pv =80; 周期执行: t=t+1; k1.pv =k1.pv +23; k2.pv =k2.pv +23; k3.pv =k3.pv +23; k4.pv =k4.pv +23; k5.pv =k5.pv +23; if k1.pv >=100 then k1.pv =k...
