精馏实验报告

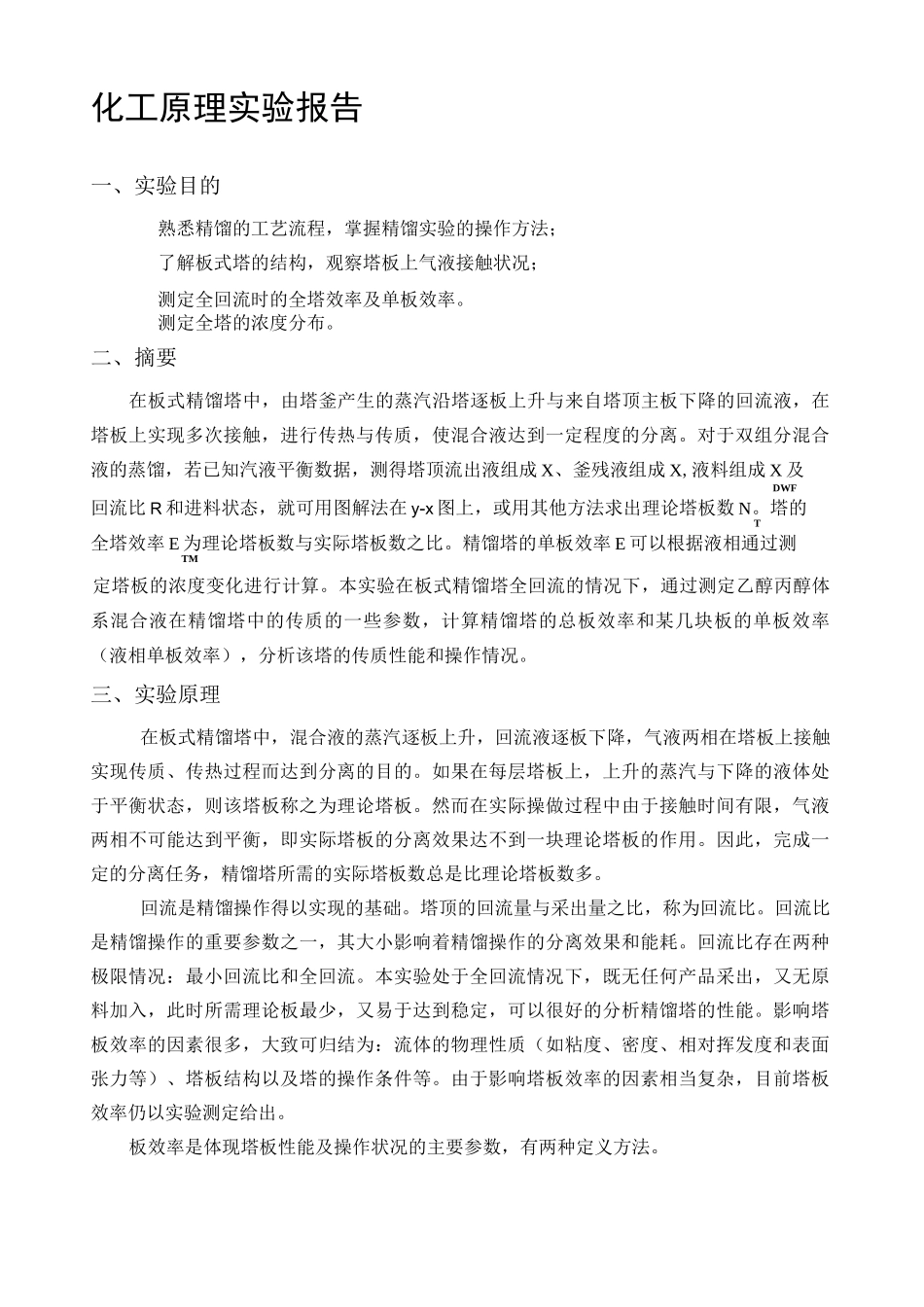

精馏实验报告_第1页
1/6

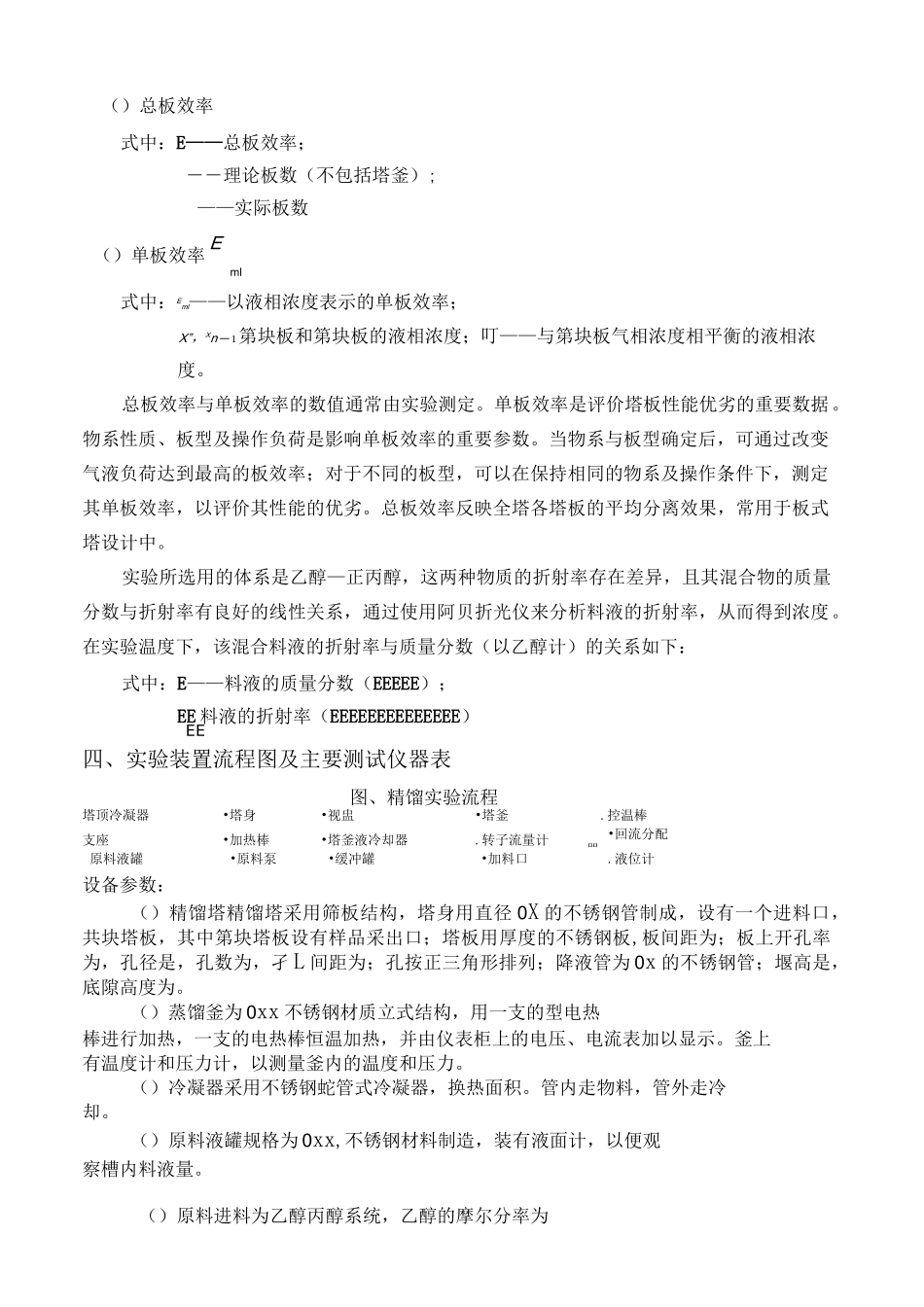

精馏实验报告_第2页
2/6
精馏实验报告_第3页
3/6
化工原理实验报告一、实验目的熟悉精馏的工艺流程,掌握精馏实验的操作方法;了解板式塔的结构,观察塔板上气液接触状况;测定全回流时的全塔效率及单板效率。测定全塔的浓度分布。二、摘要在板式精馏塔中,由塔釜产生的蒸汽沿塔逐板上升与来自塔顶主板下降的回流液,在塔板上实现多次接触,进行传热与传质,使混合液达到一定程度的分离。对于双组分混合液的蒸馏,若已知汽液平衡数据,测得塔顶流出液组成 X、釜残液组成 X,液料组成 X 及DWF回流比 R 和进料状态,就可用图解法在 y-x 图上,或用其他方法求出理论塔板数 N。塔的T全塔效率 E 为理论塔板数与实际塔板数之比。精馏塔的单板效率 E 可以根据液相通过测TM定塔板的浓度变化进行计算。本实验在板式精馏塔全回流的情况下,通过测定乙醇丙醇体系混合液在精馏塔中的传质的一些参数,计算精馏塔的总板效率和某几块板的单板效率(液相单板效率),分析该塔的传质性能和操作情况。三、实验原理在板式精馏塔中,混合液的蒸汽逐板上升,回流液逐板下降,气液两相在塔板上接触实现传质、传热过程而达到分离的目的。如果在每层塔板上,上升的蒸汽与下降的液体处于平衡状态,则该塔板称之为理论塔板。然而在实际操做过程中由于接触时间有限,气液两相不可能达到平衡,即实际塔板的分离效果达不到一块理论塔板的作用。因此,完成一定的分离任务,精馏塔所需的实际塔板数总是比理论塔板数多。回流是精馏操作得以实现的基础。塔顶的回流量与采出量之比,称为回流比。回流比是精馏操作的重要参数之一,其大小影响着精馏操作的分离效果和能耗。回流比存在两种极限情况:最小回流比和全回流。本实验处于全回流情况下,既无任何产品采出,又无原料加入,此时所需理论板最少,又易于达到稳定,可以很好的分析精馏塔的性能。影响塔板效率的因素很多,大致可归结为:流体的物理性质(如粘度、密度、相对挥发度和表面张力等)、塔板结构以及塔的操作条件等。由于影响塔板效率的因素相当复杂,目前塔板效率仍以实验测定给出。板效率是体现塔板性能及操作状况的主要参数,有两种定义方法。()原料进料为乙醇丙醇系统,乙醇的摩尔分率为()总板效率式中:E——总板效率;――理论板数(不包括塔釜);——实际板数()单板效率 Eml式中:Eml——以液相浓度表示的单板效率;X”,Xn 一 1第块板和第块板的液相浓度;叮——与第块板气相浓度相平衡的液相浓度。总板效率与单板效率的数值通常由实验测定。...
