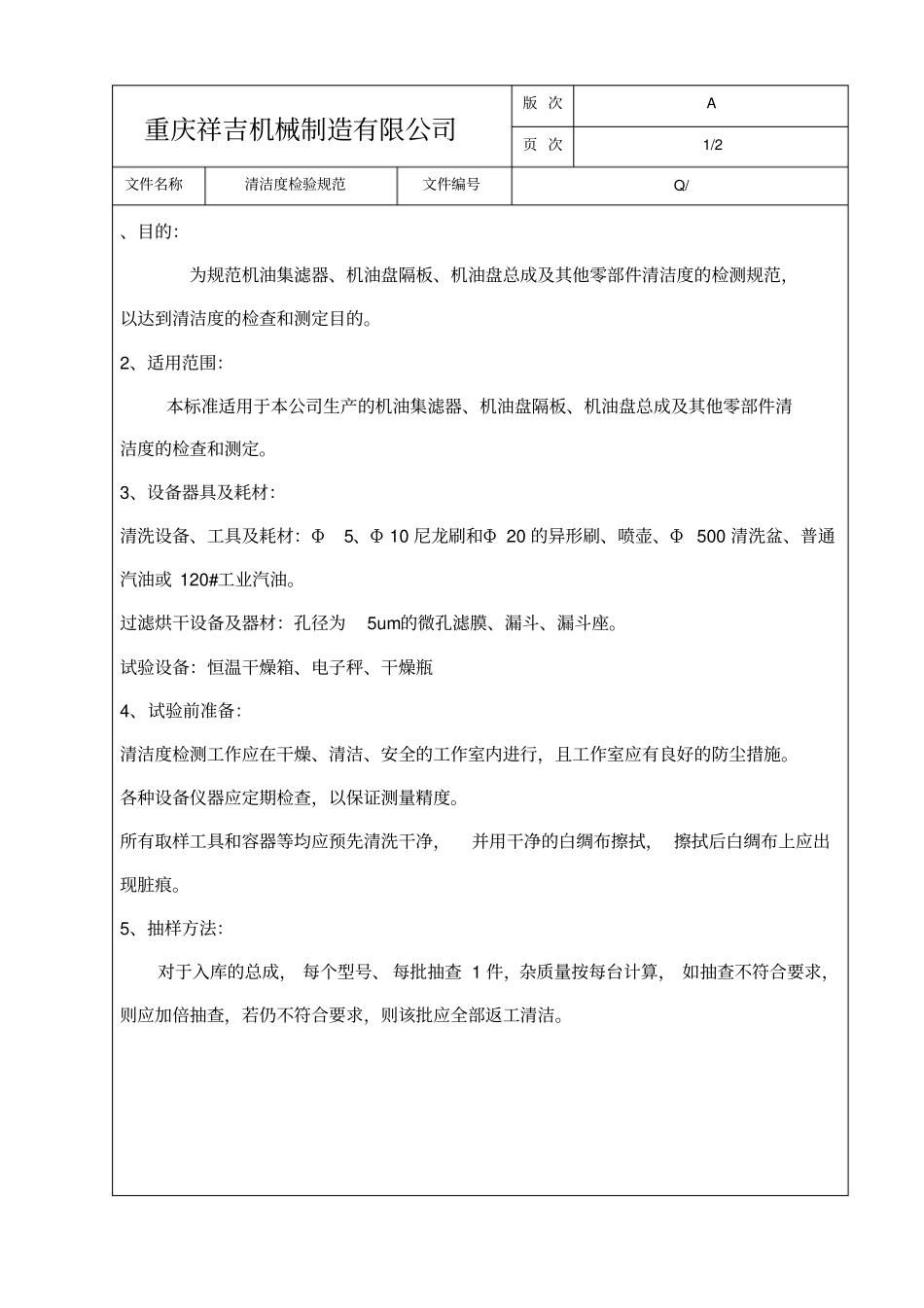

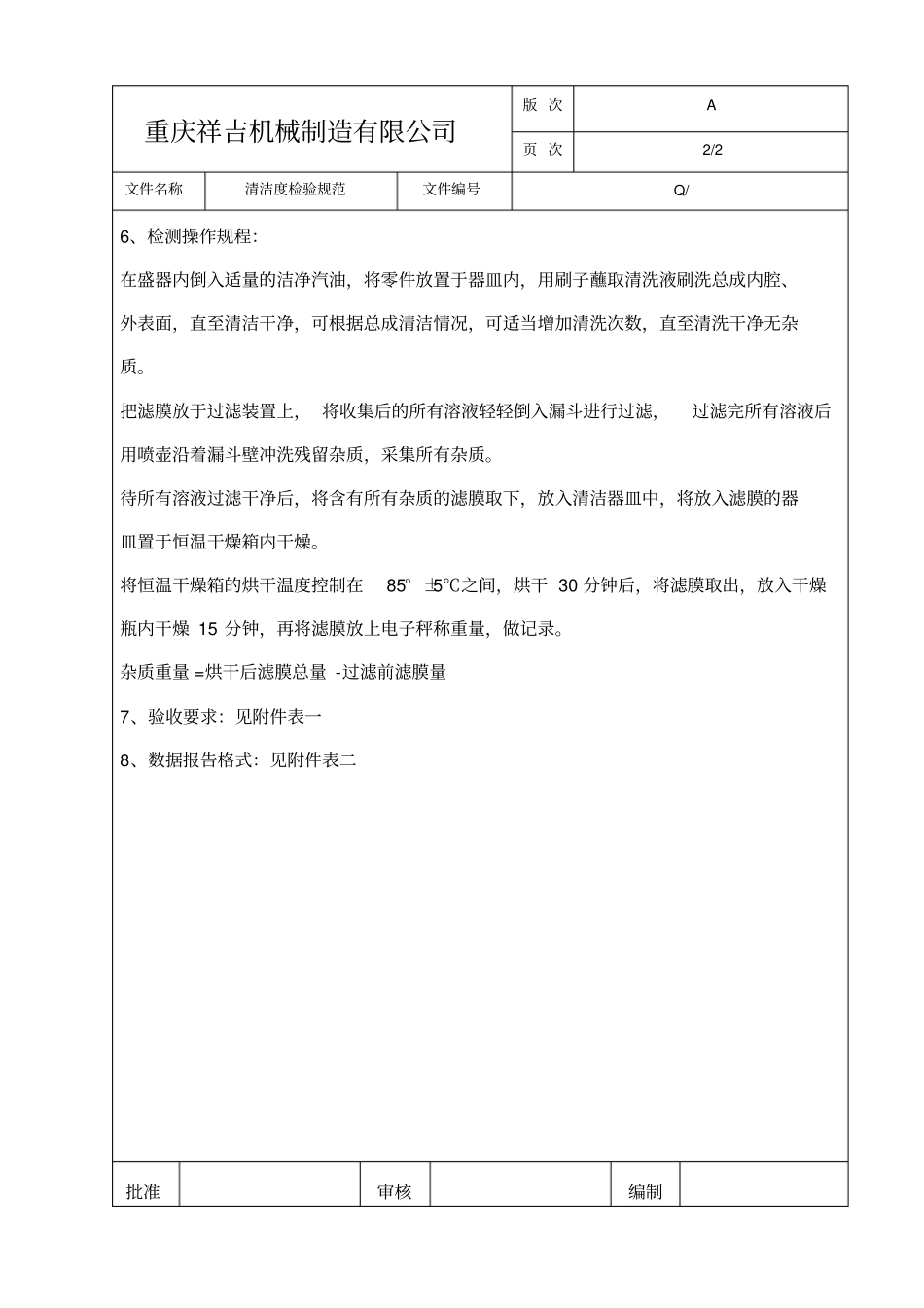

重庆祥吉机械制造有限公司版 次A 页 次1/2 文件名称清洁度检验规范文件编号Q/ 、目的:为规范机油集滤器、机油盘隔板、机油盘总成及其他零部件清洁度的检测规范,以达到清洁度的检查和测定目的。2、适用范围:本标准适用于本公司生产的机油集滤器、机油盘隔板、机油盘总成及其他零部件清洁度的检查和测定。3、设备器具及耗材:清洗设备、工具及耗材:Φ5、Φ 10 尼龙刷和Φ 20 的异形刷、喷壶、Φ 500 清洗盆、普通汽油或 120#工业汽油。过滤烘干设备及器材:孔径为5um的微孔滤膜、漏斗、漏斗座。试验设备:恒温干燥箱、电子秤、干燥瓶4、试验前准备:清洁度检测工作应在干燥、清洁、安全的工作室内进行,且工作室应有良好的防尘措施。各种设备仪器应定期检查,以保证测量精度。所有取样工具和容器等均应预先清洗干净,并用干净的白绸布擦拭, 擦拭后白绸布上应出现脏痕。5、抽样方法:对于入库的总成, 每个型号、 每批抽查 1 件,杂质量按每台计算, 如抽查不符合要求,则应加倍抽查,若仍不符合要求,则该批应全部返工清洁。重庆祥吉机械制造有限公司版 次A 页 次2/2 文件名称清洁度检验规范文件编号Q/ 6、检测操作规程:在盛器内倒入适量的洁净汽油,将零件放置于器皿内,用刷子蘸取清洗液刷洗总成内腔、外表面,直至清洁干净,可根据总成清洁情况,可适当增加清洗次数,直至清洗干净无杂质。把滤膜放于过滤装置上, 将收集后的所有溶液轻轻倒入漏斗进行过滤,过滤完所有溶液后用喷壶沿着漏斗壁冲洗残留杂质,采集所有杂质。待所有溶液过滤干净后,将含有所有杂质的滤膜取下,放入清洁器皿中,将放入滤膜的器皿置于恒温干燥箱内干燥。将恒温干燥箱的烘干温度控制在85° ±5℃之间,烘干 30 分钟后,将滤膜取出,放入干燥瓶内干燥 15 分钟,再将滤膜放上电子秤称重量,做记录。杂质重量 =烘干后滤膜总量 -过滤前滤膜量7、验收要求:见附件表一8、数据报告格式:见附件表二批准审核编制表一:总成技术要求序号产品型号及名称清洁度要求( mg) 备注1 JL474QD 机油集滤器≤ 4mg2 EA12MR 机油集滤器≤ 4mg3 JL466Q2 机油集滤器≤ 4mg4 H16EB 机油盘≤ 6mg5 G13AA 机油盘≤ 6mg6 JL465Q5 机油盘≤15mg7 JL466Q2 机油盘≤ 6mg内腔8 JL474Q2 机油盘≤ 6mg内腔9 JL474Q 机油盘下体≤ 6mg内腔10 EA12MR 机油盘隔板≤ 3mg表二:清洁度报告格式清洁度检测报告编号:检查产品名称送检部门检查产品图号检测人员检测日期清洁度指标检测结果1 2 3 4 5 污染物重量备注以下空白检验员:审核:批准:
