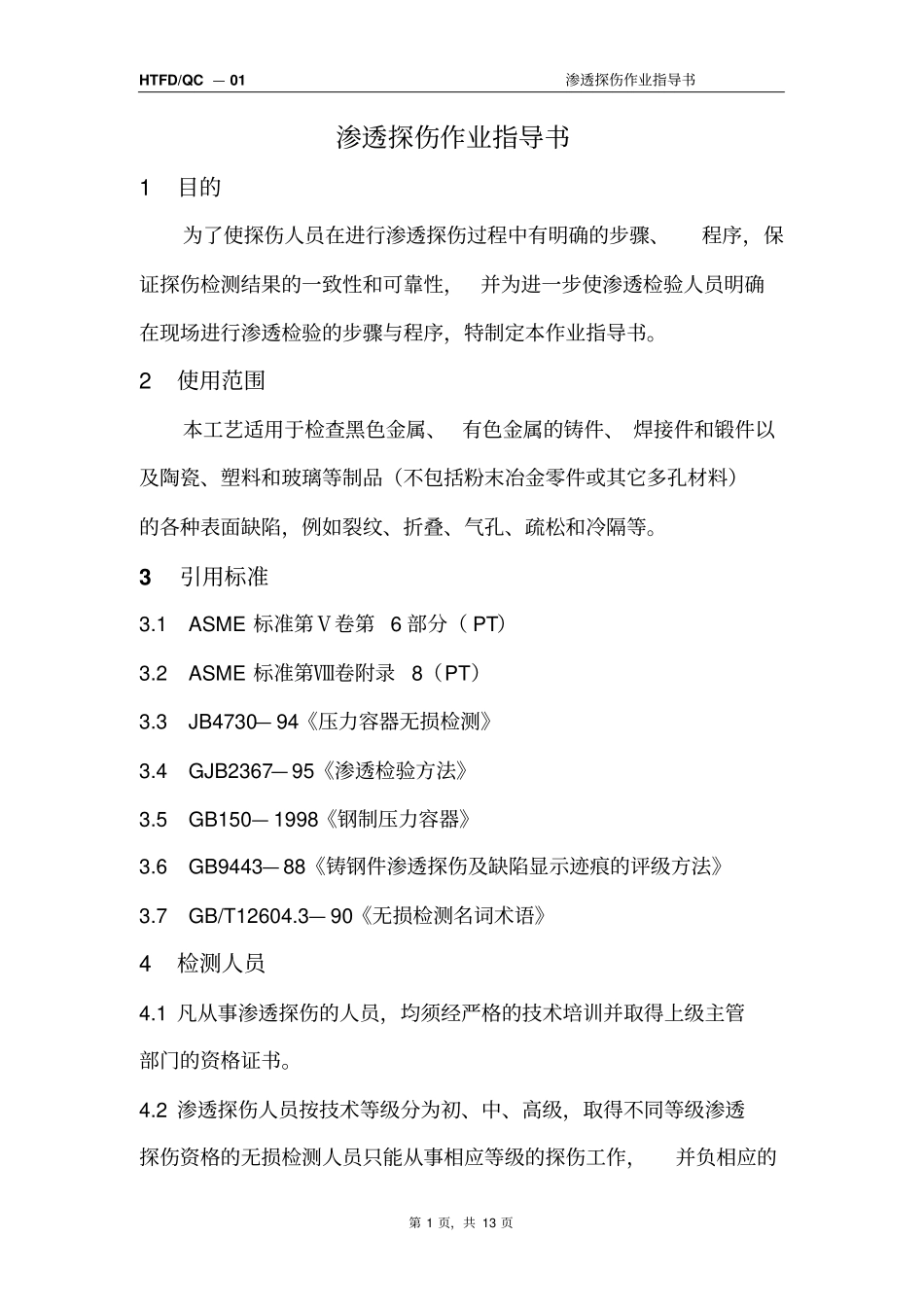

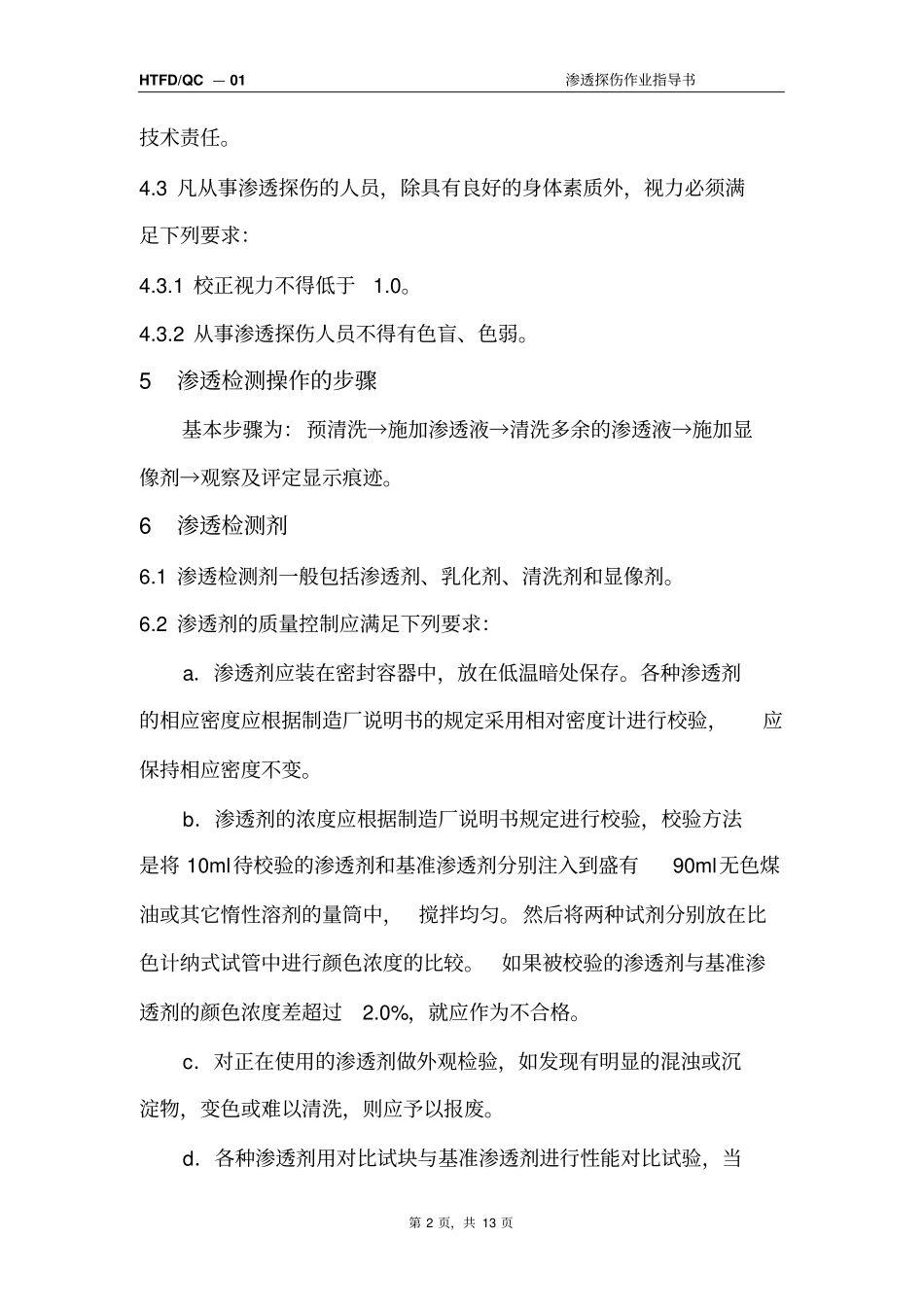

HTFD/QC — 01 渗透探伤作业指导书第 1 页，共 13 页渗透探伤作业指导书1 目的为了使探伤人员在进行渗透探伤过程中有明确的步骤、程序，保证探伤检测结果的一致性和可靠性，并为进一步使渗透检验人员明确在现场进行渗透检验的步骤与程序，特制定本作业指导书。2 使用范围本工艺适用于检查黑色金属、 有色金属的铸件、 焊接件和锻件以及陶瓷、塑料和玻璃等制品（不包括粉末冶金零件或其它多孔材料）的各种表面缺陷，例如裂纹、折叠、气孔、疏松和冷隔等。3引用标准3.1 ASME 标准第Ⅴ卷第 6 部分（ PT）3.2 ASME 标准第Ⅷ卷附录8（PT）3.3 JB4730— 94《压力容器无损检测》3.4 GJB2367— 95《渗透检验方法》3.5 GB150— 1998《钢制压力容器》3.6 GB9443— 88《铸钢件渗透探伤及缺陷显示迹痕的评级方法》3.7 GB/T12604.3— 90《无损检测名词术语》4 检测人员4.1 凡从事渗透探伤的人员，均须经严格的技术培训并取得上级主管部门的资格证书。4.2 渗透探伤人员按技术等级分为初、中、高级，取得不同等级渗透探伤资格的无损检测人员只能从事相应等级的探伤工作，并负相应的HTFD/QC — 01 渗透探伤作业指导书第 2 页，共 13 页技术责任。4.3 凡从事渗透探伤的人员，除具有良好的身体素质外，视力必须满足下列要求：4.3.1 校正视力不得低于1.0。4.3.2 从事渗透探伤人员不得有色盲、色弱。5 渗透检测操作的步骤基本步骤为：预清洗→施加渗透液→清洗多余的渗透液→施加显像剂→观察及评定显示痕迹。6 渗透检测剂6.1 渗透检测剂一般包括渗透剂、乳化剂、清洗剂和显像剂。6.2 渗透剂的质量控制应满足下列要求：a．渗透剂应装在密封容器中，放在低温暗处保存。各种渗透剂的相应密度应根据制造厂说明书的规定采用相对密度计进行校验，应保持相应密度不变。b．渗透剂的浓度应根据制造厂说明书规定进行校验，校验方法是将 10ml待校验的渗透剂和基准渗透剂分别注入到盛有90ml无色煤油或其它惰性溶剂的量筒中， 搅拌均匀。然后将两种试剂分别放在比色计纳式试管中进行颜色浓度的比较。如果被校验的渗透剂与基准渗透剂的颜色浓度差超过2.0%，就应作为不合格。c．对正在使用的渗透剂做外观检验，如发现有明显的混浊或沉淀物，变色或难以清洗，则应予以报废。d．各种渗透剂用对比试块与基准渗透剂进行性能对比试验，当HTFD/QC — 01 渗透探伤作业指导书第 3 页，共 13 页被检渗透剂显示缺陷的能力低于基准渗透剂...
