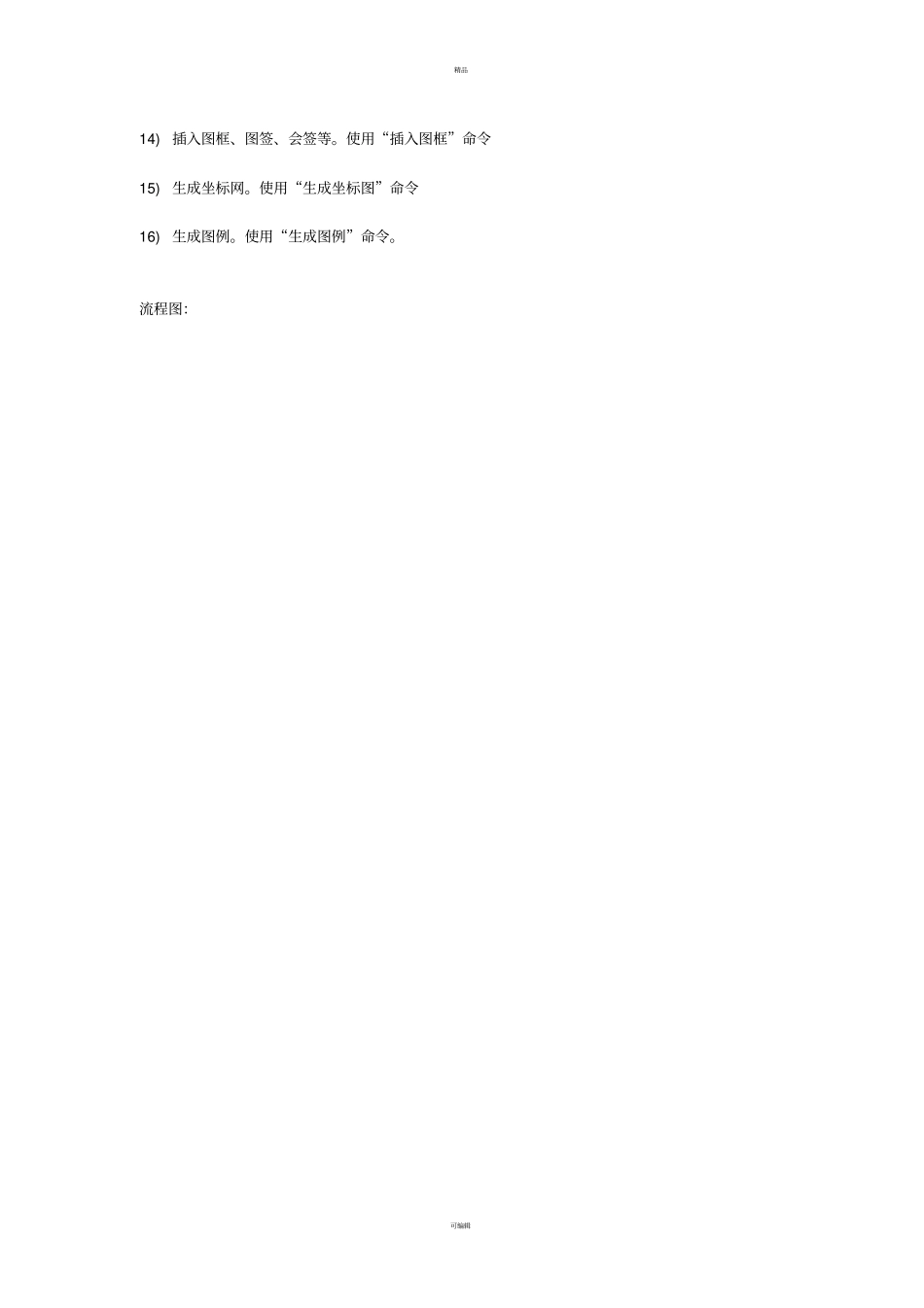

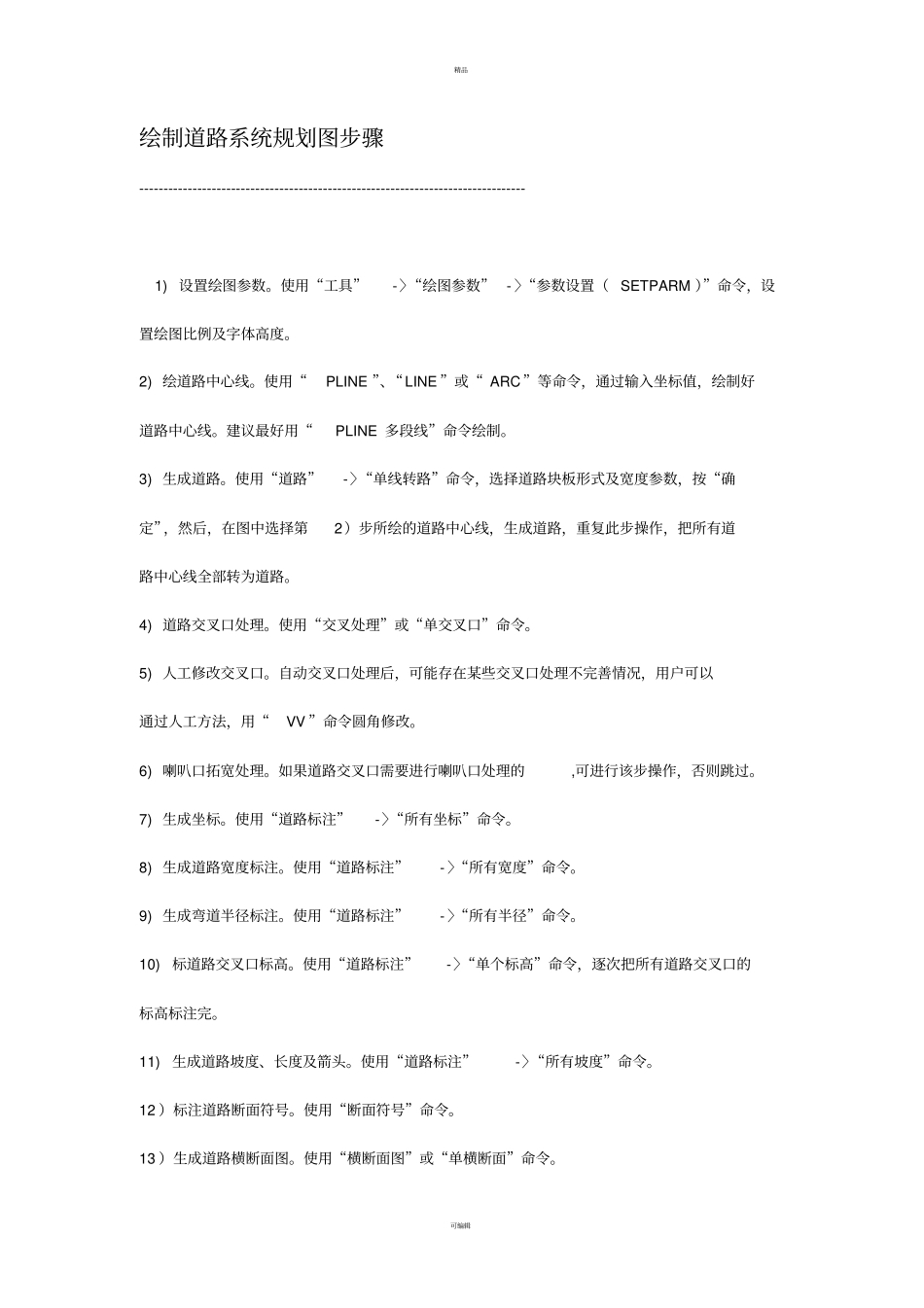

精品可编辑绘制道路系统规划图步骤--------------------------------------------------------------------------------1) 设置绘图参数。使用“工具”-〉“绘图参数” - 〉“参数设置（ SETPARM ）”命令，设置绘图比例及字体高度。2) 绘道路中心线。使用“PLINE ”、“LINE ”或“ ARC ”等命令，通过输入坐标值，绘制好道路中心线。建议最好用“PLINE 多段线”命令绘制。3) 生成道路。使用“道路”-〉“单线转路”命令，选择道路块板形式及宽度参数，按“确定”，然后，在图中选择第2）步所绘的道路中心线，生成道路，重复此步操作，把所有道路中心线全部转为道路。4) 道路交叉口处理。使用“交叉处理”或“单交叉口”命令。5) 人工修改交叉口。自动交叉口处理后，可能存在某些交叉口处理不完善情况，用户可以通过人工方法，用“VV ”命令圆角修改。6) 喇叭口拓宽处理。如果道路交叉口需要进行喇叭口处理的,可进行该步操作，否则跳过。7) 生成坐标。使用“道路标注”-〉“所有坐标”命令。8) 生成道路宽度标注。使用“道路标注”- 〉“所有宽度”命令。9) 生成弯道半径标注。使用“道路标注”- 〉“所有半径”命令。10) 标道路交叉口标高。使用“道路标注”-〉“单个标高”命令，逐次把所有道路交叉口的标高标注完。11) 生成道路坡度、长度及箭头。使用“道路标注”-〉“所有坡度”命令。12 ）标注道路断面符号。使用“断面符号”命令。13 ）生成道路横断面图。使用“横断面图”或“单横断面”命令。精品可编辑14) 插入图框、图签、会签等。使用“插入图框”命令15) 生成坐标网。使用“生成坐标图”命令16) 生成图例。使用“生成图例”命令。流程图：精品可编辑精品可编辑绘制控制指标规划图步骤--------------------------------------------------------------------------------1 ）打开用地图另存为指标图。例如打开“用地图.DWG ”另存为“指标图.DWG ”。2）设置默认控制指标的各指标值。使用“指标设置SETDEF”命令。3）生成控制指标。使用“输入指标”或“生成指标”命令，生成全部的控制指标块。4）如果用“生成指标”命令生成全部的指标块，则还需计算总用地面积及绿地面积。使用“算总面积”和“绿地面积”命令。5）对不符合要求的指标块进行修改。使用“指标修改”命令。6）重新排列指标块的用地编码。使用“编码重排”命令，依次选取指标块。7）生成控制指标总表。使用“指标总表”命令。8）生成用...
