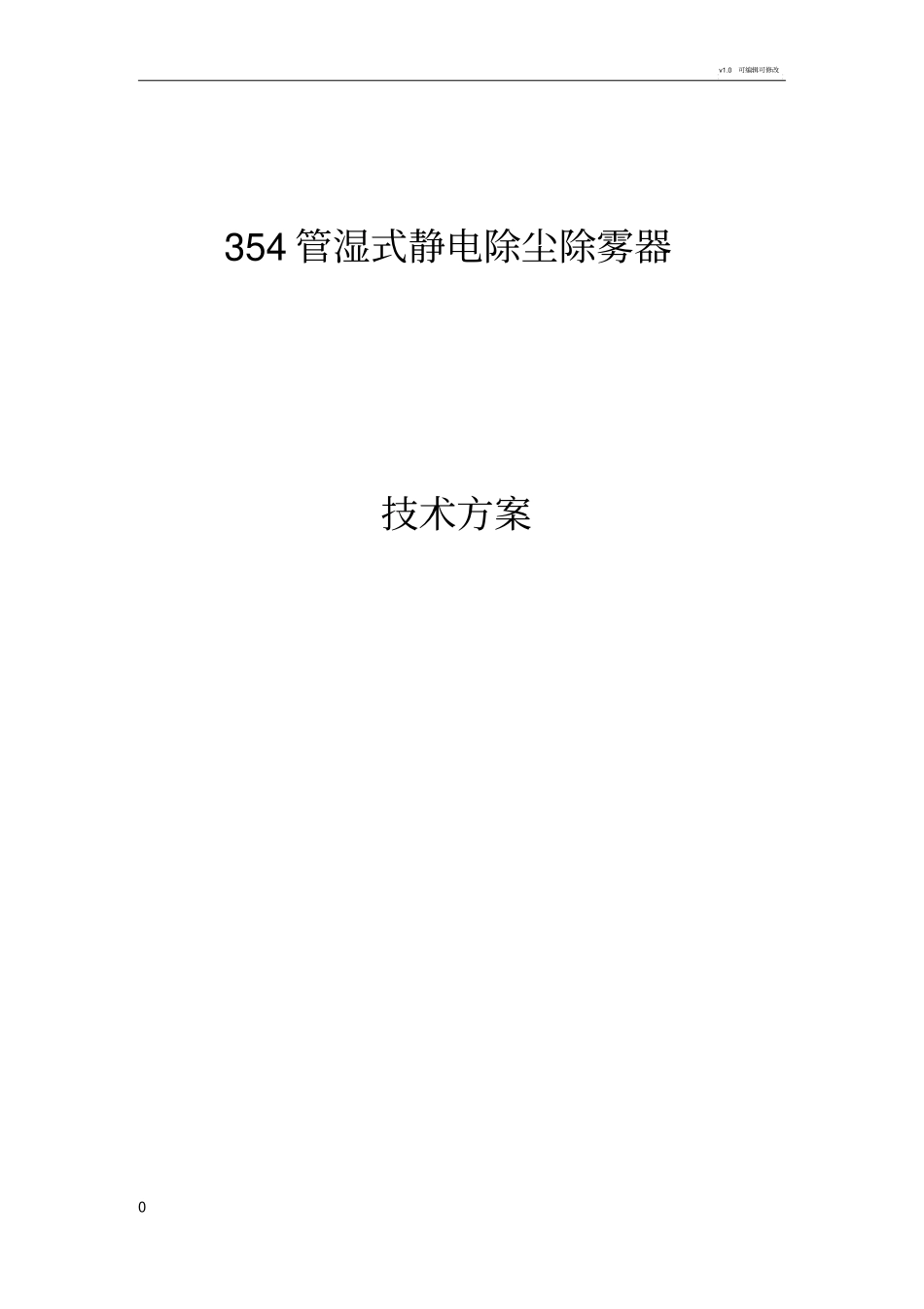

v1.0 可编辑可修改0 354 管湿式静电除尘除雾器技术方案v1.0 可编辑可修改1 日期：二 0 一七年五月1. 总则本技术方案适用于项目湿式静电除尘除雾器工程。本技术方案对湿式静电除尘工程设备及工艺系统的功能、设计、结构、性能、安装和试验、验收等方面提出技术要求。承包方提供全套的烟气湿式静电除尘装置工艺系统，其范围包括： 湿式静电除尘装置的设计、内外部组件设备、配套电控设备的供货、安装、调试、168h 满负荷试运行等。承包方配合发包方接受环保、安全、消防等主管部门进行的审核、竣工验收等工作。承包方必须应熟悉湿式静电除尘与湿法脱硫工艺。本技术方案提出的是最低限度的要求，并没有对一切技术细节作出规定，也未充分引述有关标准及规范的条文。承包方应保证提供符合本技术协议、规范和有关最新工业标准的产品，并满足国家有关安全、消防、环保、劳动卫生等强制性标准的要求，安全设施配置符合《中华人民共和国电力行业标准DL / T 1123— 2009》的要求。2 工程概况及设计条件v1.0 可编辑可修改2 工程概况：本工程范围： 湿式静电除尘除雾系统正常运行所必需具备的工艺系统设计、设备选择、采购、运输及储存、制造及安装（含设计、施工）、调试、试验及检查、试运行、考核与环保验收、消缺、培训和最终交付投产等。湿法脱硫后烟气指标序号项目单位数据备注2烟气温度℃≤503脱硫吸收塔出口烟气烟尘含量mg/Nm3≤1004烟气中液滴含量mg/Nm3≤1005SO2 mg/Nm3＜3006CL-：g/l3. 规范和标准承包方提供设备及工艺的设计、制造、施工，符合国家有关标准，这些标准和规范至少包括：燃煤电厂电除尘器 DL/T514-2004 火电施工质量验收及评定标准电气装置安装工程施工及验收规范 GB50150v1.0 可编辑可修改3 高压静电除尘用整流设备 JB/T9688-1999高压静电除尘用整流设备试验方法 JB/T5845-1991钢结构设计规范 GB50017-2003建筑钢结构荷载规范 GB50009-2001建筑抗震设计规范 GB50011-2001固定式钢斜梯安全技术条件固定式工业钢平台火力发电厂热力设备和管道保温油漆设计技术规定 SDGJ59工业企业噪声控制设计规范 GBJ87-85工业企业噪声卫生标准焊接接头的基本型式与尺寸 GB/T985～986-1988碳素结构钢和低合金结构钢冷轧薄钢板及钢带 GB/T 11253-1989普通碳素结构钢和低合金结构钢热轧厚钢板及钢带 GB/T 3274-1988优质碳素结构钢 GB/T 699-1999烟风煤粉管道零部件典型设计手册 74DD电力工程电缆敷设设计规范 ...
