满堂脚手架计算方法

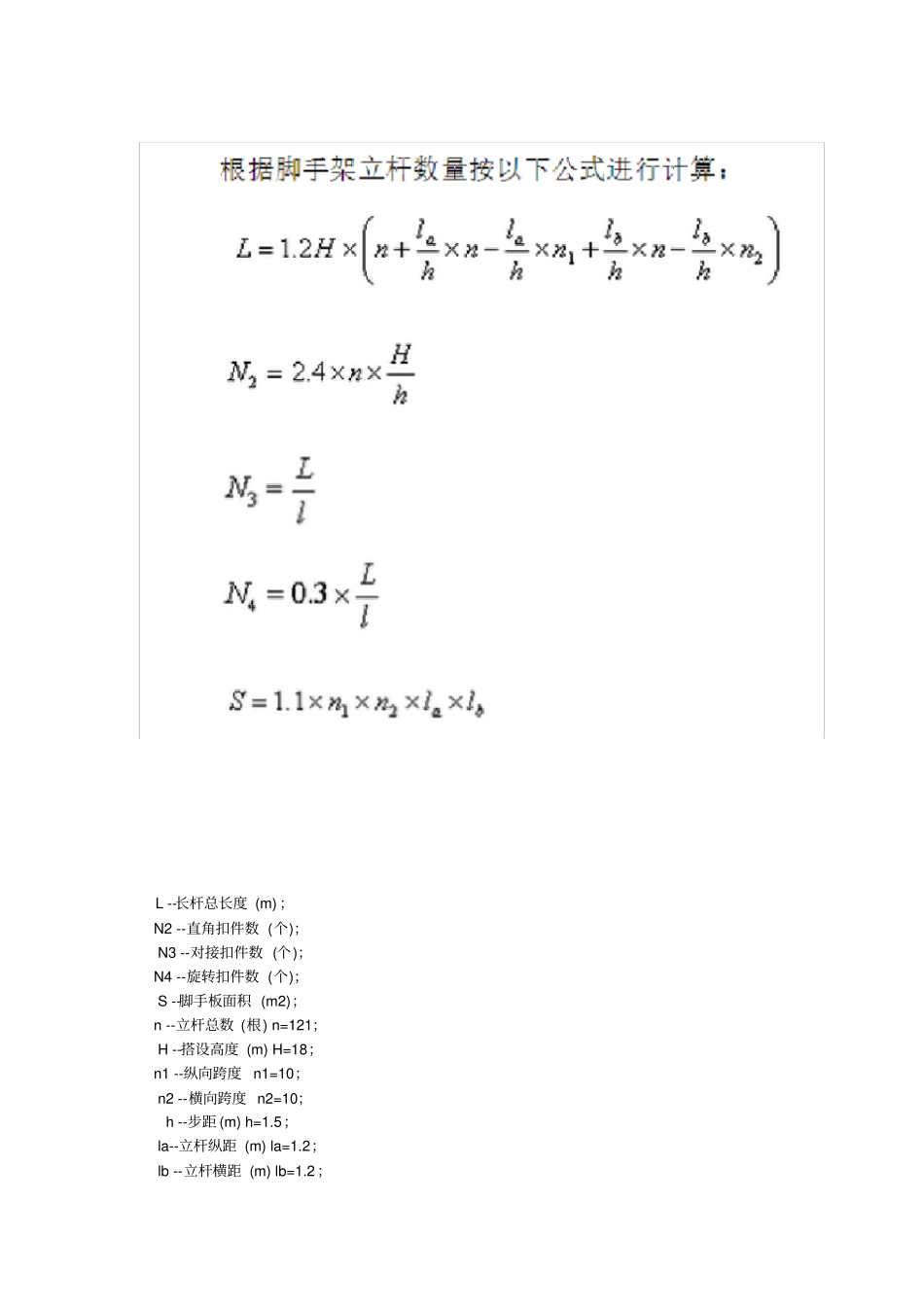

L --长杆总长度 (m) ；N2 --直角扣件数 (个)； N3 --对接扣件数 (个)；N4 --旋转扣件数 (个)； S --脚手板面积 (m2)；n --立杆总数 (根) n=121； H --搭设高度 (m) H=18；n1 --纵向跨度 n1=10； n2 --横向跨度 n2=10； h --步距 (m) h=1.5； la--立杆纵距 (m) la=1.2； lb --立杆横距 (m) lb=1.2；长 杆 总 长 度 (m) L =1.2× 18 × (121+1.2 × 121/1.5-10 × 1.2/1.51.2 × 121/1.5-10 ×1.2/1.5)=6449.76 直角扣件数 (个 ) N2=2.4×18/1.5 × 121=3485 对接扣件数 (个 ) N3=6449.76/6=1075 旋转扣件数 (个 ) N4=0.3×6449.76/6=322 脚手板面积 (m2) S=1.1×10×10×1.2×1.2=158.40 根据以上公式计算得长杆总长6449.76 米；直角扣件3485 个；对接扣件1075 个；旋转扣件 322 个；脚手板158.40m2 。九、脚手架的搭设要求: 1、满堂脚手架搭设在建筑物楼面上时，脚手架自重及施工荷载应在楼面设计荷载许可范围内，否则须经验算后制定加固方案; 2、立杆搭设应符合下列规定： (1)当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1ｍ； 靠边坡上方的立杆轴线到边坡的距离不应小于500mm, 如下图所示：(2)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接；(3)立杆顶端宜高出女儿墙上皮1ｍ，高出檐口上皮1.5ｍ；3、水平杆搭设应符合下列规定,如图所示： (1)纵向水平杆应设置在立杆内侧，其长度不宜小于３跨；(2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接； (3)横向水平杆应放置在纵向水平杆上部，靠墙一端至墙装饰面距离不宜大于100mm ； (4)主节点处必须设置横向水平杆； (5)杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm ，各接头中心至主节点的距离不宜大于纵距的1/3 ； (6)搭接接头的搭接长度不应小于1ｍ，应采用不少于3 个旋转扣件固定; 4、扫地杆设置应符合下列要求： (1)纵向扫地杆必须连续设置，钢管中心距地面不得大于200mm； (2)脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方； 5、扣件安装应符合下列规定： (1)螺栓拧紧力矩应控制在40～65N.m 之间； (2)主节点处固定横向水平杆、纵向水平杆、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm ；(3)对接扣件开口应朝上或朝内；(4)各...
