激光全息检测技术资料

激光全息检测技术资料_第1页
1/10
激光全息检测技术资料_第2页
2/10
激光全息检测技术资料_第3页
3/10

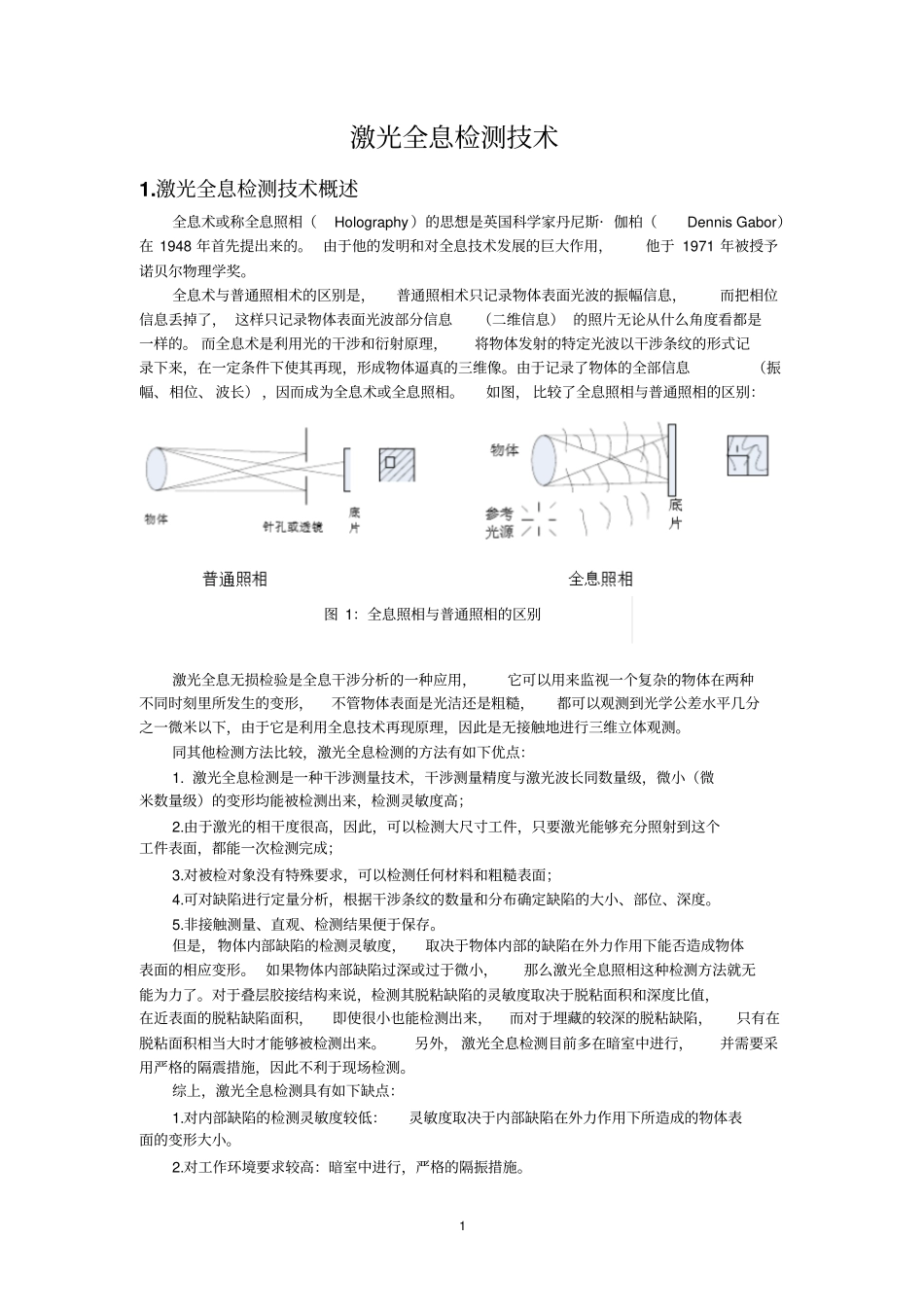

1 激光全息检测技术1.激光全息检测技术概述全息术或称全息照相(Holography )的思想是英国科学家丹尼斯· 伽柏(Dennis Gabor)在 1948 年首先提出来的。 由于他的发明和对全息技术发展的巨大作用,他于 1971 年被授予诺贝尔物理学奖。全息术与普通照相术的区别是,普通照相术只记录物体表面光波的振幅信息,而把相位信息丢掉了, 这样只记录物体表面光波部分信息(二维信息) 的照片无论从什么角度看都是一样的。 而全息术是利用光的干涉和衍射原理,将物体发射的特定光波以干涉条纹的形式记录下来,在一定条件下使其再现,形成物体逼真的三维像。由于记录了物体的全部信息(振幅、相位、 波长) ,因而成为全息术或全息照相。如图, 比较了全息照相与普通照相的区别:激光全息无损检验是全息干涉分析的一种应用,它可以用来监视一个复杂的物体在两种不同时刻里所发生的变形,不管物体表面是光洁还是粗糙,都可以观测到光学公差水平几分之一微米以下,由于它是利用全息技术再现原理,因此是无接触地进行三维立体观测。同其他检测方法比较,激光全息检测的方法有如下优点:1. 激光全息检测是一种干涉测量技术,干涉测量精度与激光波长同数量级,微小(微米数量级)的变形均能被检测出来,检测灵敏度高;2.由于激光的相干度很高,因此,可以检测大尺寸工件,只要激光能够充分照射到这个工件表面,都能一次检测完成;3.对被检对象没有特殊要求,可以检测任何材料和粗糙表面;4.可对缺陷进行定量分析,根据干涉条纹的数量和分布确定缺陷的大小、部位、深度。5.非接触测量、直观、检测结果便于保存。但是,物体内部缺陷的检测灵敏度,取决于物体内部的缺陷在外力作用下能否造成物体表面的相应变形。 如果物体内部缺陷过深或过于微小,那么激光全息照相这种检测方法就无能为力了。对于叠层胶接结构来说,检测其脱粘缺陷的灵敏度取决于脱粘面积和深度比值,在近表面的脱粘缺陷面积,即使很小也能检测出来,而对于埋藏的较深的脱粘缺陷,只有在脱粘面积相当大时才能够被检测出来。另外, 激光全息检测目前多在暗室中进行,并需要采用严格的隔震措施,因此不利于现场检测。综上,激光全息检测具有如下缺点:1.对内部缺陷的检测灵敏度较低:灵敏度取决于内部缺陷在外力作用下所造成的物体表面的变形大小。2.对工作环境要求较高:暗室中进行,严格的隔振措施。图 1:全息照相与普通照相的区别2 2.激光全息检测的原理激光全息无损检测是...
