激发极化法极化率衰减曲线测量技术

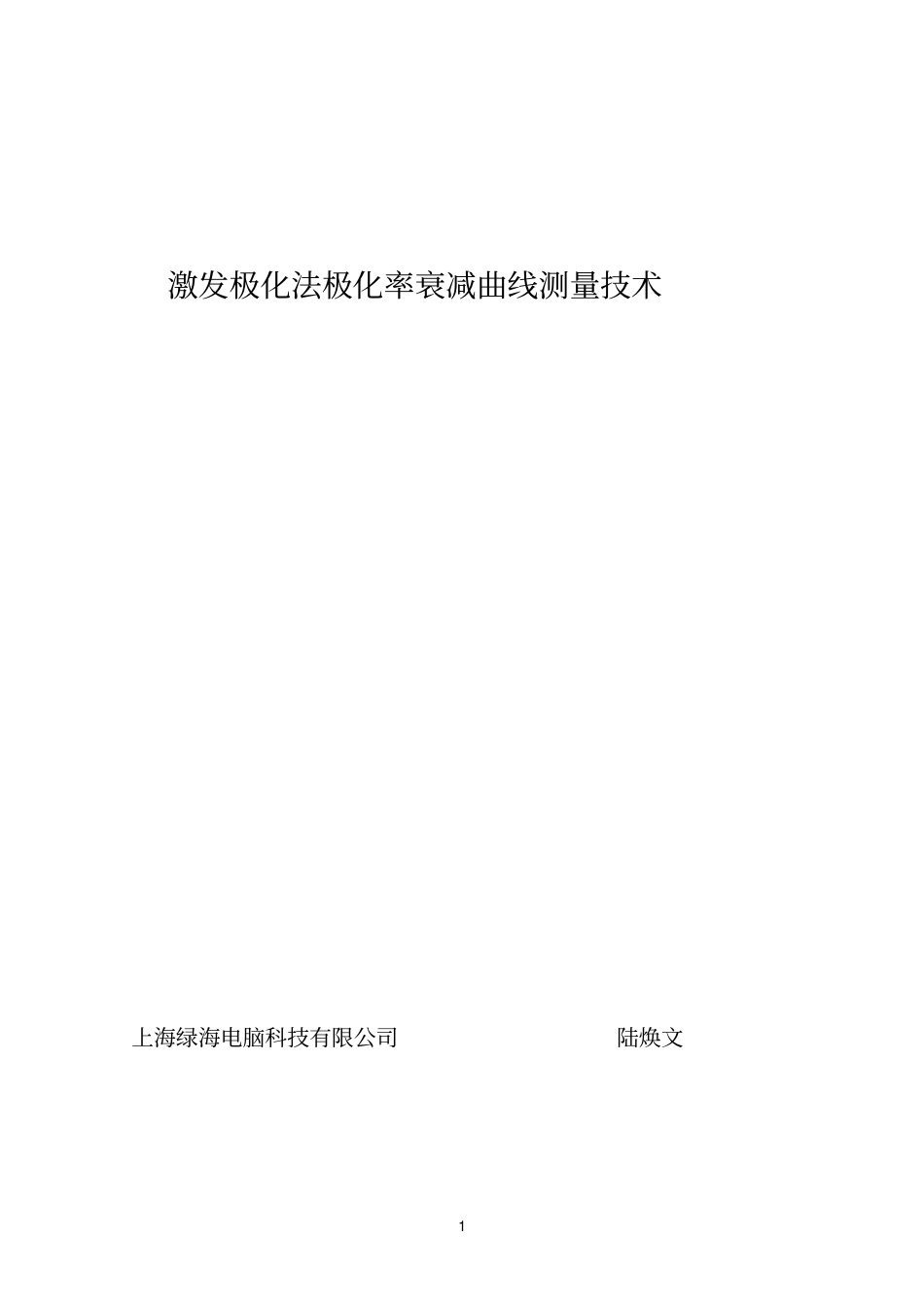

激发极化法极化率衰减曲线测量技术_第1页
1/30

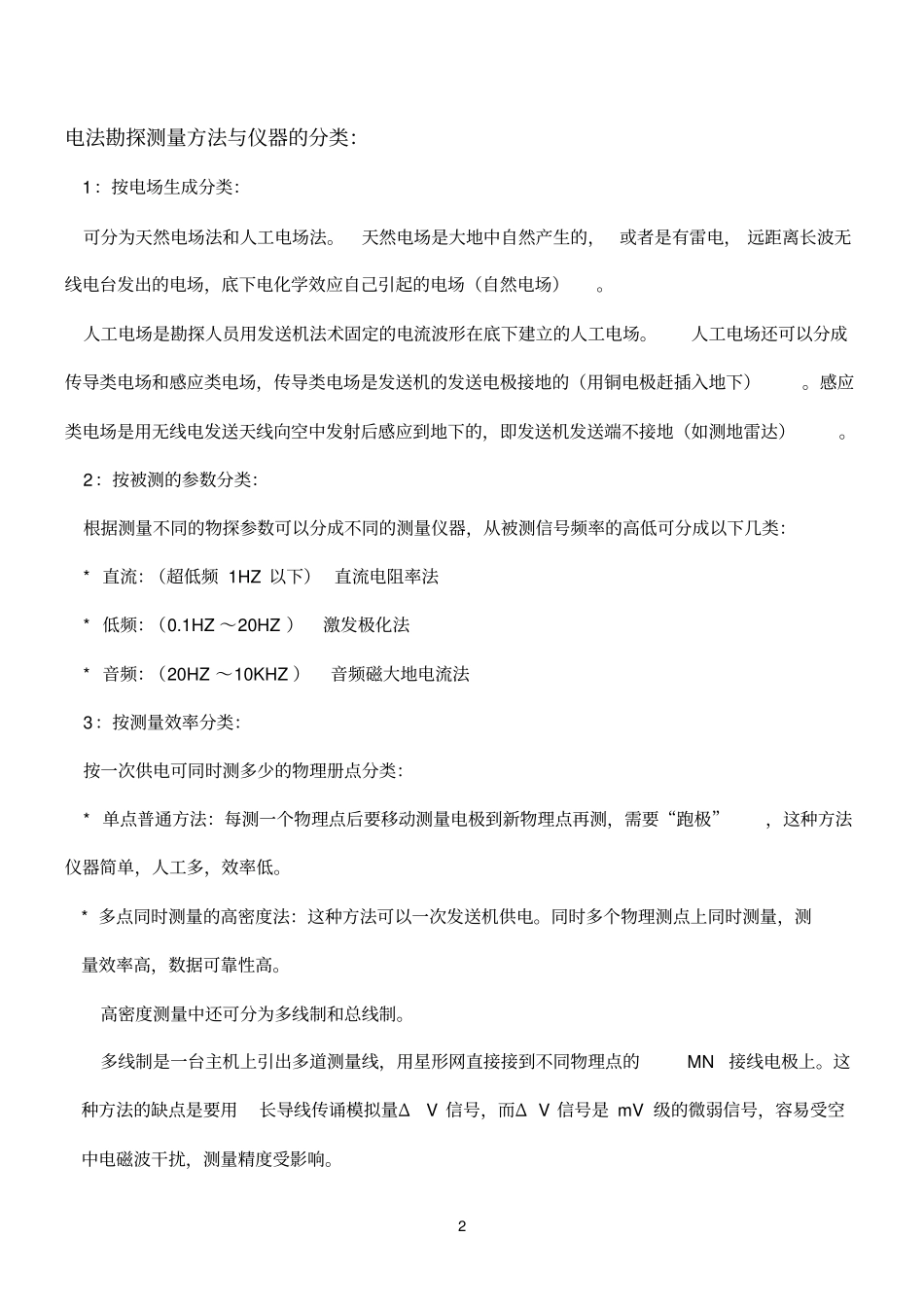

激发极化法极化率衰减曲线测量技术_第2页
2/30
激发极化法极化率衰减曲线测量技术_第3页
3/30
1 激发极化法极化率衰减曲线测量技术上海绿海电脑科技有限公司陆焕文2 电法勘探测量方法与仪器的分类:1:按电场生成分类:可分为天然电场法和人工电场法。天然电场是大地中自然产生的,或者是有雷电, 远距离长波无线电台发出的电场,底下电化学效应自己引起的电场(自然电场)。人工电场是勘探人员用发送机法术固定的电流波形在底下建立的人工电场。人工电场还可以分成传导类电场和感应类电场,传导类电场是发送机的发送电极接地的(用铜电极赶插入地下)。感应类电场是用无线电发送天线向空中发射后感应到地下的,即发送机发送端不接地(如测地雷达)。2:按被测的参数分类:根据测量不同的物探参数可以分成不同的测量仪器,从被测信号频率的高低可分成以下几类:* 直流:(超低频 1HZ 以下) 直流电阻率法* 低频:(0.1HZ ~20HZ )激发极化法* 音频:(20HZ ~10KHZ )音频磁大地电流法3:按测量效率分类:按一次供电可同时测多少的物理册点分类:* 单点普通方法:每测一个物理点后要移动测量电极到新物理点再测,需要“跑极”,这种方法仪器简单,人工多,效率低。* 多点同时测量的高密度法:这种方法可以一次发送机供电。同时多个物理测点上同时测量,测量效率高,数据可靠性高。高密度测量中还可分为多线制和总线制。多线制是一台主机上引出多道测量线,用星形网直接接到不同物理点的MN接线电极上。这种方法的缺点是要用长导线传诵模拟量ΔV 信号,而Δ V 信号是 mV 级的微弱信号,容易受空中电磁波干扰,测量精度受影响。3 总线制是一台主机与多台从机用一根电缆连接起来,组成一个野外现成总线局域网,主机用数字通讯指挥各从机同时测量, 测量完成后用数字通讯把各从机测得的信号分时传送给主机。在长线上传送的是数字信号。选用半双工的RS485 通讯总线,距离可达1000 米,数字不易受干扰,一根电缆线最多可以带128 个从机。4:按野外的布极方法分类,以下介绍几种常用的布极和K 值计算公式* 中间梯度法A B A 供电电极组B 供电电极组M N M 测量电极N 测量电极M N A MN 距(米)B oo发送机发 送 机 或蓄电池接收机oo4 Kmn = (2 π * AM * AN * BM * BN) / [MN *(AM * AN + BM * BN)] A,B 供电电极是固定的, MN 在 A,B 中间区域移动(在A,B 的 1/2 区域内)*电测探法(对称测探法)A B A M N B 1/2AB K 值与中间梯度法计算相同,只是这儿的AM = B...
