火焰探测器安装使用说明书

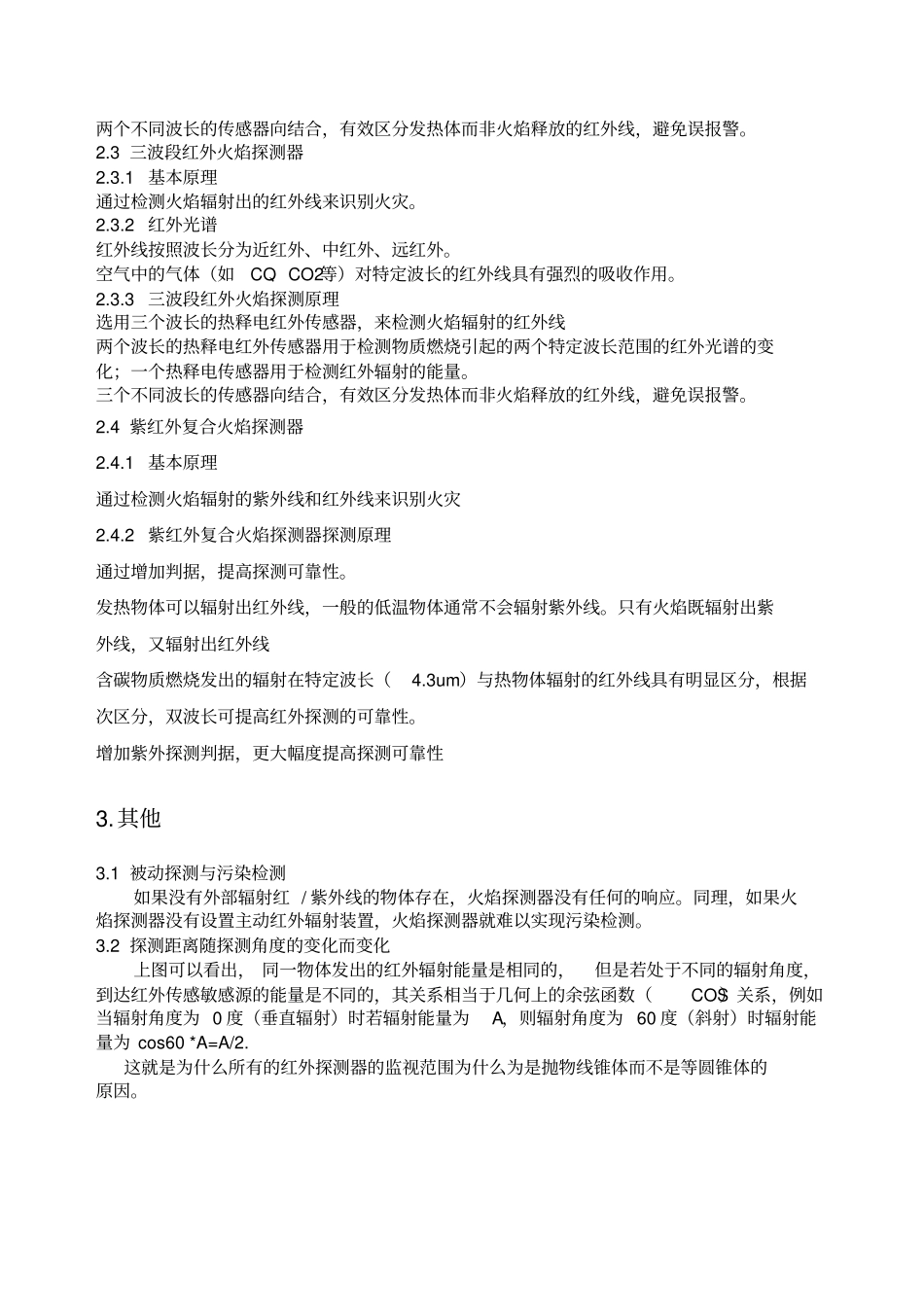

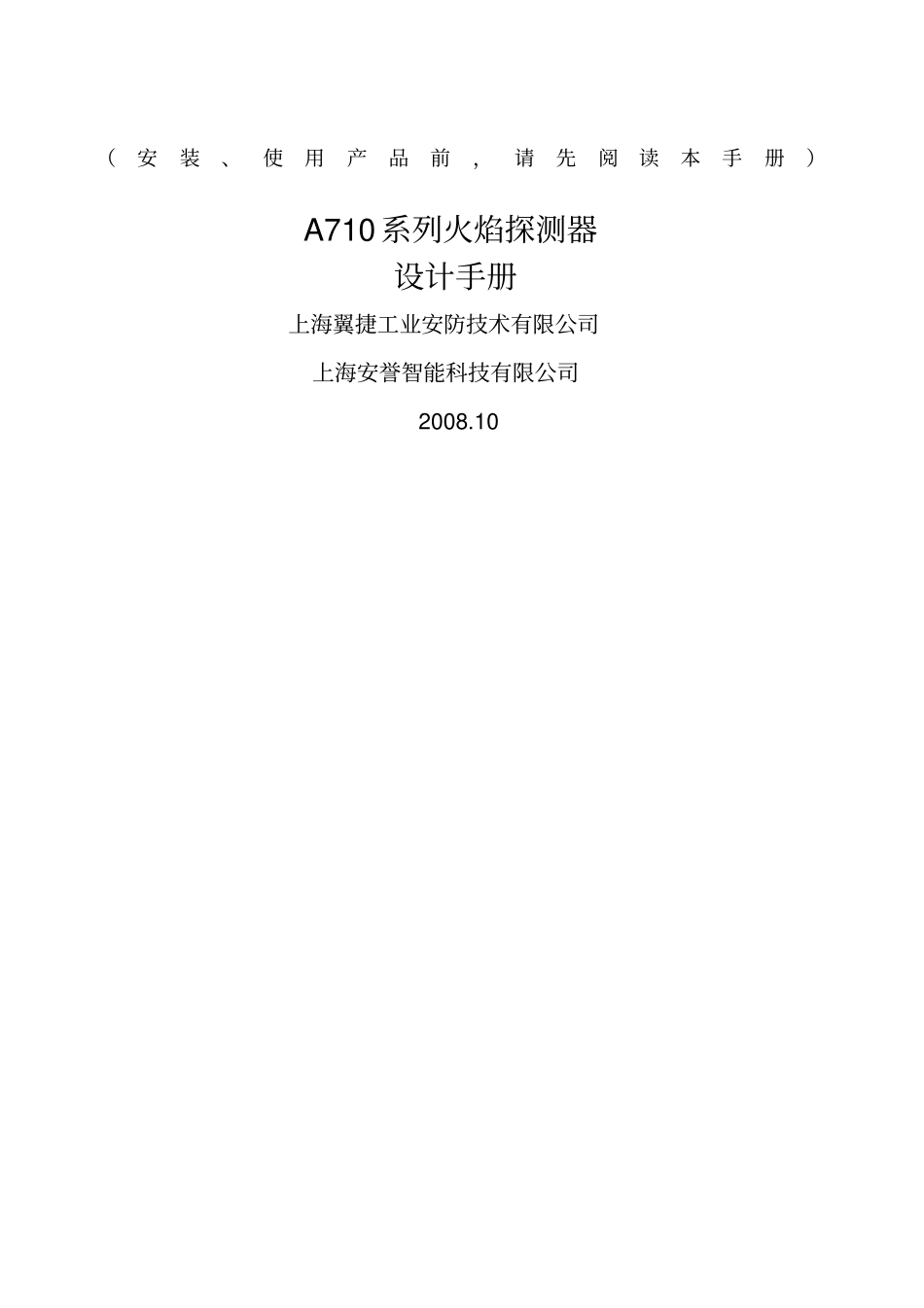

（安装、使用产品前，请先阅读本手册）A710 系列火焰探测器设计手册上海翼捷工业安防技术有限公司上海安誉智能科技有限公司2008.10 一、工作原理1.火焰特征1.1 火焰辐射特征火焰燃烧过程释放出紫外线、可见光、红外线，其中红外部分可分为近红外、中红外、远红外三部分。阳光、电灯、发热物体等均有热辐射，其辐射光谱随物体不同而不同，辐射光谱可能包括紫外线、红外线、可见光等1.2 光谱如上图所示，自然界中按不同范围的波长分为紫外部分和红外部分，燃烧物体对应其不同波长的光谱，发出不同程度的辐射。1.3 火焰闪烁特征火焰的闪烁频率为0.5Hz – 20Hz 热物体、电灯等辐射出的紫外线、红外线没有闪烁特征2.探测器工作原理2.1 紫外火焰探测器2.1.1 基本原理通过检测火焰辐射出的紫外线来识别火灾2.1.2 紫外光谱0.18um-0.4um（180nm-400nm）太阳光中小于 300nm的紫外线基本被大气层全部吸收， 到达地球表面的紫外线都大于300nm 2.1.3 紫外探测的优缺点优点：反应速度快缺点：易受干扰2.1.4 紫外火焰探测原理选用 180nm-260nm的紫外传感器，对日光中的紫外线不敏感2.2 双波段红外火焰探测器2.2.1 基本原理通过检测火焰辐射出的红外线来识别火灾2.2.2 红外光谱红外线按照波长分为近红外、中红外、远红外空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用2.2.3 双波段红外火焰探测原理选用两个波长的热释电红外传感器，来检测火焰辐射的红外线一个波长的热释电红外传感器用于检测含碳物质燃烧释放CO2引起的特定波长红外光谱的变化；一个波长的热释电传感器用于检测红外辐射的能量。两个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。2.3 三波段红外火焰探测器2.3.1 基本原理通过检测火焰辐射出的红外线来识别火灾。2.3.2 红外光谱红外线按照波长分为近红外、中红外、远红外。空气中的气体（如CO、CO2等）对特定波长的红外线具有强烈的吸收作用。2.3.3 三波段红外火焰探测原理选用三个波长的热释电红外传感器，来检测火焰辐射的红外线两个波长的热释电红外传感器用于检测物质燃烧引起的两个特定波长范围的红外光谱的变化；一个热释电传感器用于检测红外辐射的能量。三个不同波长的传感器向结合，有效区分发热体而非火焰释放的红外线，避免误报警。2.4 紫红外复合火焰探测器2.4.1 基本原理通过检测火焰辐射的紫外线和红外线来识别火灾2.4.2 紫红外复合火焰探测器探测原理通...
