火焰探测器设计手册

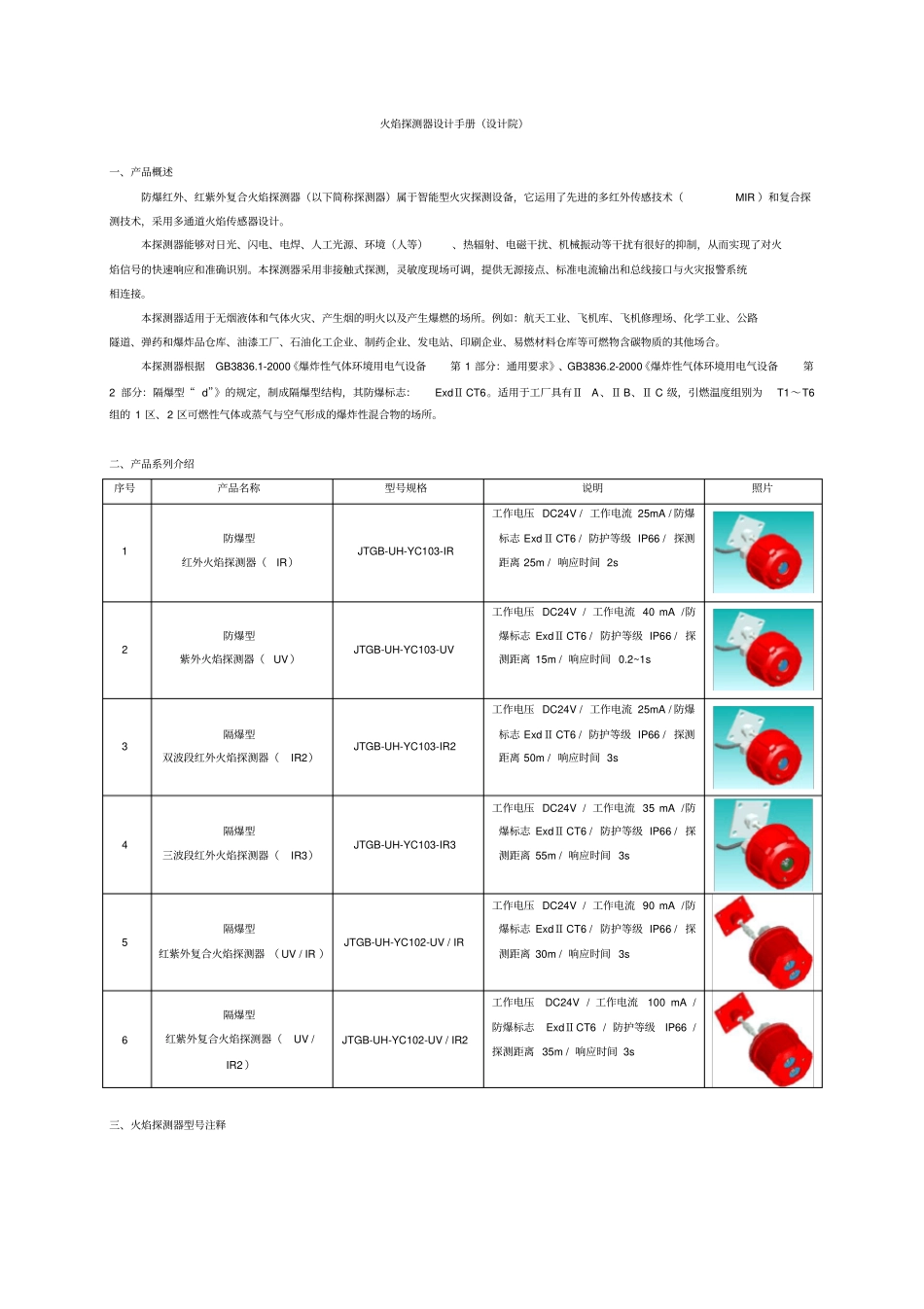

火焰探测器设计手册_第1页
1/14

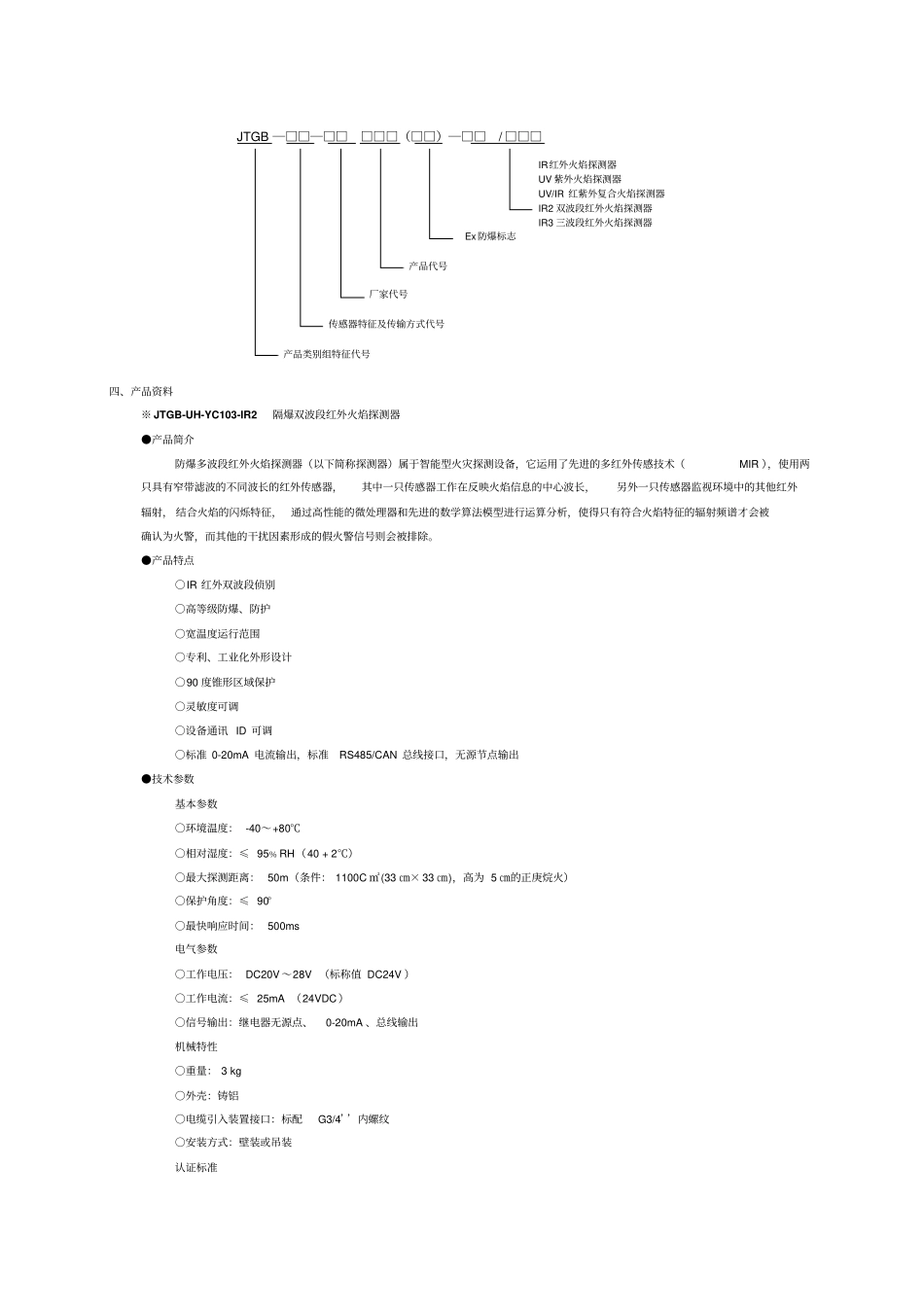

火焰探测器设计手册_第2页
2/14

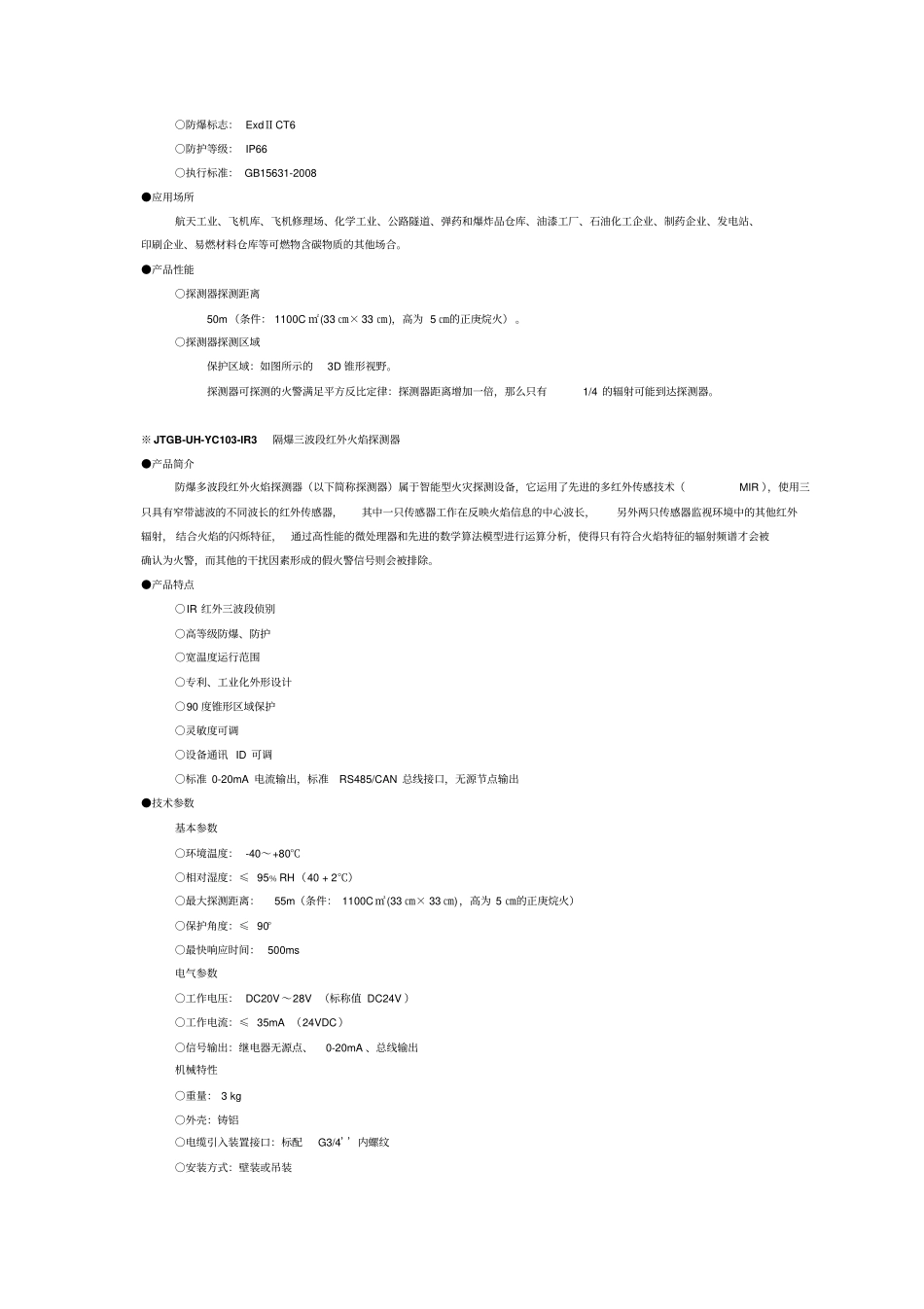

火焰探测器设计手册_第3页
3/14
火焰探测器设计手册(设计院)一、产品概述防爆红外、红紫外复合火焰探测器(以下简称探测器)属于智能型火灾探测设备,它运用了先进的多红外传感技术(MIR )和复合探测技术,采用多通道火焰传感器设计。本探测器能够对日光、闪电、电焊、人工光源、环境(人等)、热辐射、电磁干扰、机械振动等干扰有很好的抑制,从而实现了对火焰信号的快速响应和准确识别。本探测器采用非接触式探测,灵敏度现场可调,提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。本探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如:航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。本探测器根据GB3836.1-2000《爆炸性气体环境用电气设备第 1 部分:通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2 部分:隔爆型“ d”》的规定,制成隔爆型结构,其防爆标志:ExdⅡ CT6。适用于工厂具有ⅡA 、Ⅱ B、Ⅱ C 级,引燃温度组别为T1~T6组的 1 区、2 区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。二、产品系列介绍序号产品名称型号规格说明照片1 防爆型红外火焰探测器(IR)JTGB-UH-YC103-IR 工作电压 DC24V / 工作电流 25mA / 防爆标志 ExdⅡ CT6 / 防护等级 IP66 / 探测距离 25m / 响应时间 2s 2 防爆型紫外火焰探测器(UV )JTGB-UH-YC103-UV 工作电压 DC24V / 工作电流 40 mA /防爆标志 ExdⅡ CT6 / 防护等级 IP66 / 探测距离 15m / 响应时间 0.2~1s 3 隔爆型双波段红外火焰探测器(IR2)JTGB-UH-YC103-IR2 工作电压 DC24V / 工作电流 25mA / 防爆标志 ExdⅡ CT6 / 防护等级 IP66 / 探测距离 50m / 响应时间 3s 4 隔爆型三波段红外火焰探测器(IR3)JTGB-UH-YC103-IR3 工作电压 DC24V / 工作电流 35 mA /防爆标志 ExdⅡ CT6 / 防护等级 IP66 / 探测距离 55m / 响应时间 3s 5 隔爆型红紫外复合火焰探测器 ( UV / IR )JTGB-UH-YC102-UV / IR 工作电压 DC24V / 工作电流 90 mA /防爆标志 ExdⅡ CT6 / 防护等级 IP66 / 探测距离 30m / 响应时间 3s 6 隔爆型红紫外复合火焰探测器(UV / IR2 )JTGB-UH-YC102-UV / IR2 工作电压DC24V / 工作电流100 mA / 防爆...
