世界城塔吊安装拆除方案样本VIP专享

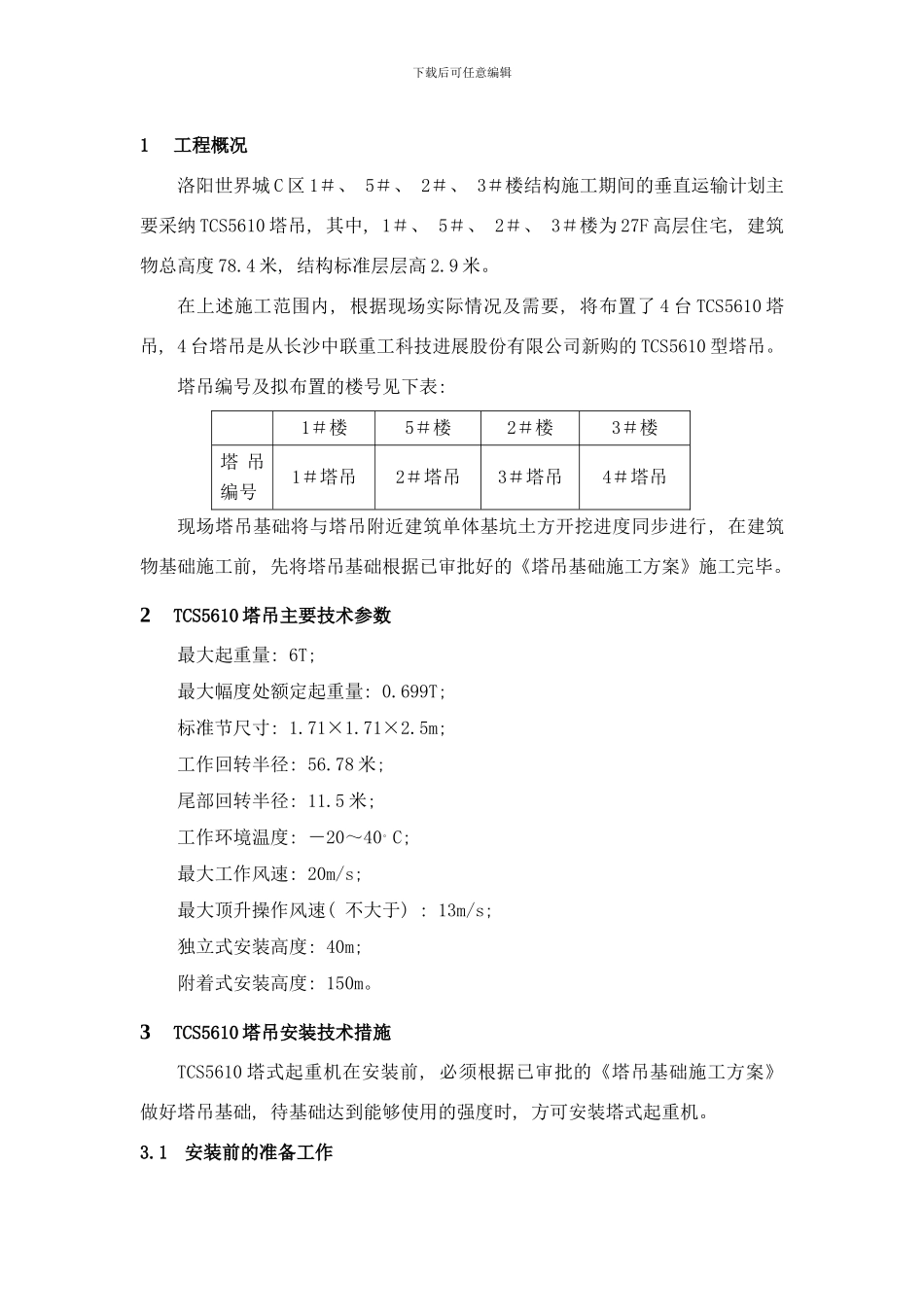

下载后可任意编辑1工程概况洛阳世界城 C 区 1＃、 5＃、 2＃、 3＃楼结构施工期间的垂直运输计划主要采纳 TCS5610 塔吊, 其中, 1＃、 5＃、 2＃、 3＃楼为 27F 高层住宅, 建筑物总高度 78.4 米, 结构标准层层高 2.9 米。在上述施工范围内, 根据现场实际情况及需要, 将布置了 4 台 TCS5610 塔吊, 4 台塔吊是从长沙中联重工科技进展股份有限公司新购的 TCS5610 型塔吊。塔吊编号及拟布置的楼号见下表: 1＃楼5＃楼2＃楼3＃楼塔 吊编号1＃塔吊2＃塔吊3＃塔吊4＃塔吊现场塔吊基础将与塔吊附近建筑单体基坑土方开挖进度同步进行, 在建筑物基础施工前, 先将塔吊基础根据已审批好的《塔吊基础施工方案》施工完毕。2TCS5610 塔吊主要技术参数最大起重量: 6T; 最大幅度处额定起重量: 0.699T; 标准节尺寸: 1.71×1.71×2.5m; 工作回转半径: 56.78 米; 尾部回转半径: 11.5 米; 工作环境温度: －20～40。C; 最大工作风速: 20m/s; 最大顶升操作风速( 不大于) : 13m/s; 独立式安装高度: 40m; 附着式安装高度: 150m。3TCS5610 塔吊安装技术措施TCS5610 塔式起重机在安装前, 必须根据已审批的《塔吊基础施工方案》做好塔吊基础, 待基础达到能够使用的强度时, 方可安装塔式起重机。3.1安装前的准备工作下载后可任意编辑3.1.1 开箱检查塔机的各部件是否完整、 齐全、 外表检查是否破损、 变形, 备品附件是否与装箱单相符; 3.1.2 经过检查基础与厂家提供的基础图相符; 3.1.3 选择并架设塔机用电源, 并注意电源的容量, 应满足塔机的需要; 3.1.4 安装时必须配备一台 12t 的吊车, 经过专门技术培训且持证上岗的安装人员必须熟悉塔式起重机安装过程, 并有组织安排好组装人员。3.2塔吊安装的技术操作规程3.2.1 装塔吊人员必须经过专门技术培训, 经有关部门考试合格持证上岗。3.2.2 安装基础节、 内套架、 顶升。首先把基础表面清理洁净, 检查四角水平误差不得大于 1mm, 然后把基础节组件吊高后使四角八孔套入预埋的地脚螺栓上, 放上垫圈, 用双螺母将其拧紧; 安装前, 应结合塔吊附近的建筑物及总平面图, 确定塔吊的长臂与平衡臂的方向, 避开塔吊无法进行自降式拆除。3.2.3 安装操作平台, 将操作平台套入基础节, 将操作平台上的活动挂钩扣牢在基础节横腹杆; 3.2.4 安装上、 下回转平台组件, 下回转平台下部联接板与内套架连接, 打入螺栓拧紧螺母; 3.2.5 在地面上拼...
