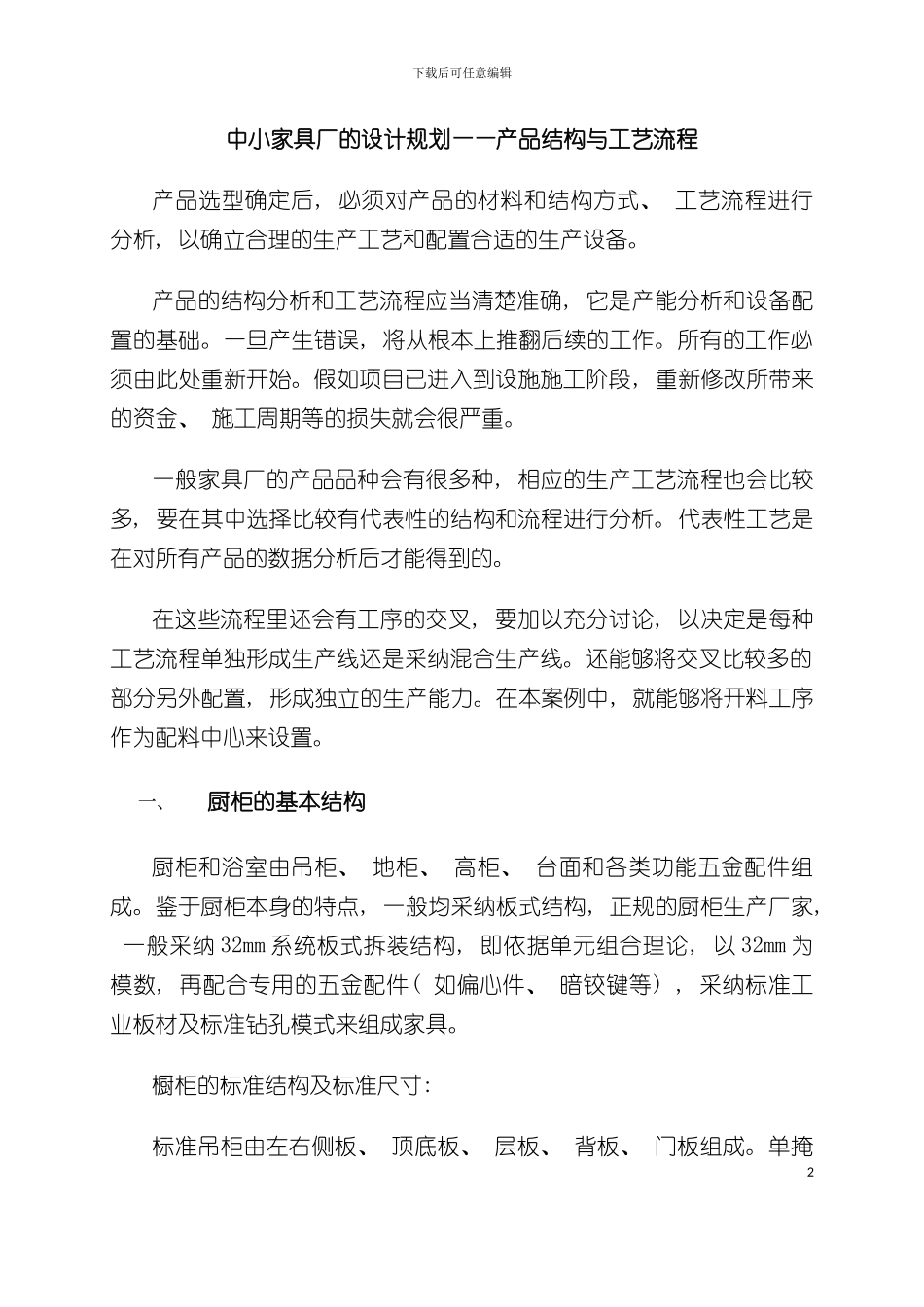

下载后可任意编辑中小家具厂的设计规划产品结构与工艺流程模板1下载后可任意编辑中小家具厂的设计规划——产品结构与工艺流程产品选型确定后, 必须对产品的材料和结构方式、 工艺流程进行分析, 以确立合理的生产工艺和配置合适的生产设备。产品的结构分析和工艺流程应当清楚准确, 它是产能分析和设备配置的基础。一旦产生错误, 将从根本上推翻后续的工作。所有的工作必须由此处重新开始。假如项目已进入到设施施工阶段, 重新修改所带来的资金、 施工周期等的损失就会很严重。一般家具厂的产品品种会有很多种, 相应的生产工艺流程也会比较多, 要在其中选择比较有代表性的结构和流程进行分析。代表性工艺是在对所有产品的数据分析后才能得到的。在这些流程里还会有工序的交叉, 要加以充分讨论, 以决定是每种工艺流程单独形成生产线还是采纳混合生产线。还能够将交叉比较多的部分另外配置, 形成独立的生产能力。在本案例中, 就能够将开料工序作为配料中心来设置。一、厨柜的基本结构厨柜和浴室由吊柜、 地柜、 高柜、 台面和各类功能五金配件组成。鉴于厨柜本身的特点, 一般均采纳板式结构, 正规的厨柜生产厂家, 一般采纳 32mm 系统板式拆装结构, 即依据单元组合理论, 以 32mm 为模数, 再配合专用的五金配件( 如偏心件、 暗铰键等) , 采纳标准工业板材及标准钻孔模式来组成家具。橱柜的标准结构及标准尺寸: 标准吊柜由左右侧板、 顶底板、 层板、 背板、 门板组成。单掩2下载后可任意编辑门宽度( W) 300mm-600mm、 双掩门宽度( W) 600mm-1000mm、 上翻门宽度( W) 600mm-1200mm, 标准深( D) 320mm、 标准高度( H) 600mm、 700mm。地柜的标准结构及标准尺寸: 标准地柜由左右侧板、 前拉条、 后拉条、 底板、 层板、 背板、 门板组成。单掩门宽度 250mm-600mm、 双掩门宽度( W) 600mm-1200mm、 标准深度( D) 570mm、 标准高度( H) 720mm。3下载后可任意编辑高柜标准结构及标准尺寸: 标准高柜由左右侧板、 后固条、 顶底板、 层板、 固定层板、 背板、 门板组成。单掩门宽度 300mm-600mm、 双掩门宽度( W) 600mm-1200mm、 标准深度( D) 570mm、 600mm、 620mm, 标准高度( H) 1400mm、 1500mm、 1800mm、 mm、 2100mm。4下载后可任意编辑二、橱柜的加工工艺流程由于橱柜所采纳的材料比较丰富, 而针对不同的材料有不同的加工工艺相对应, 而且一套橱柜中有时门...
