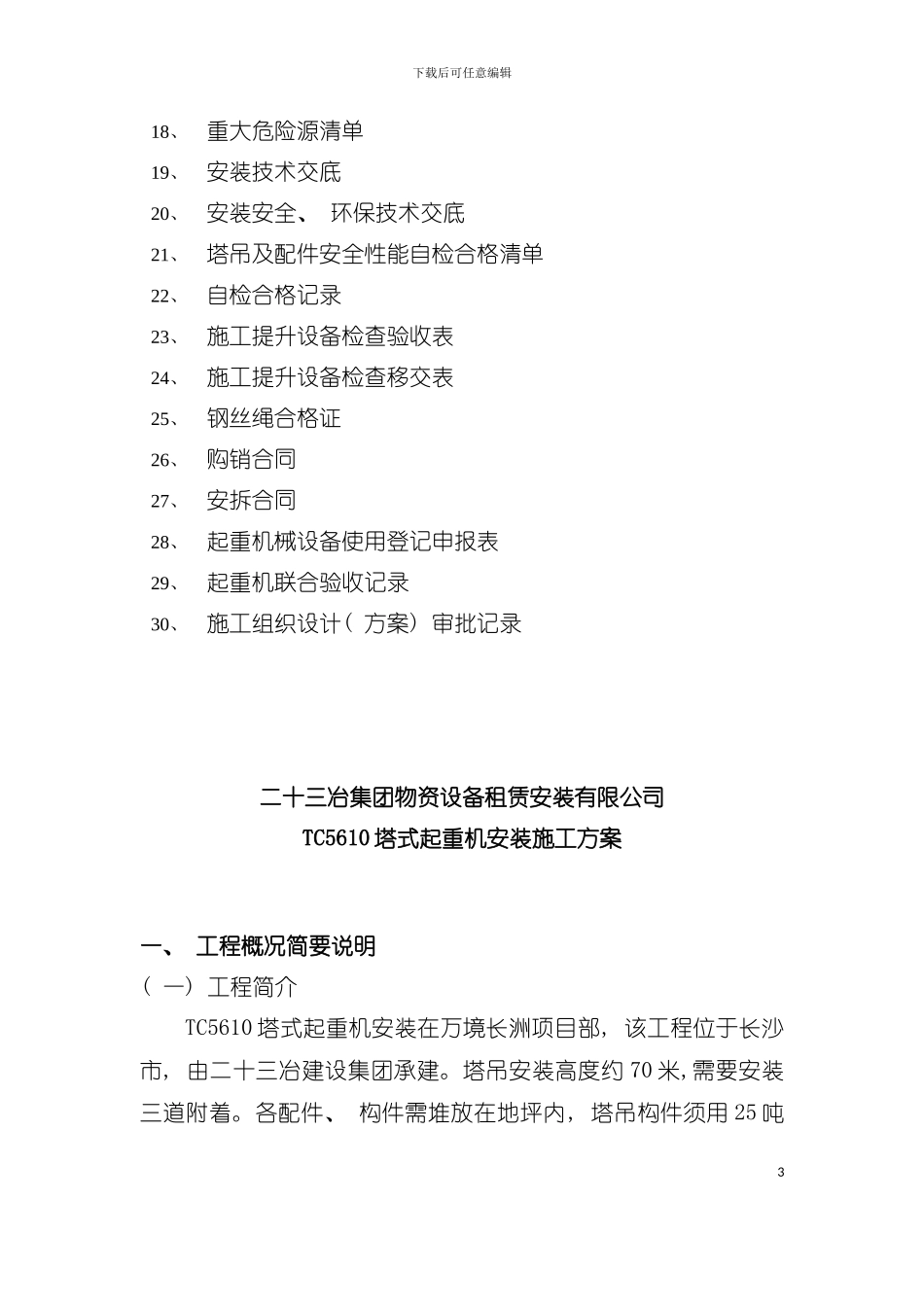

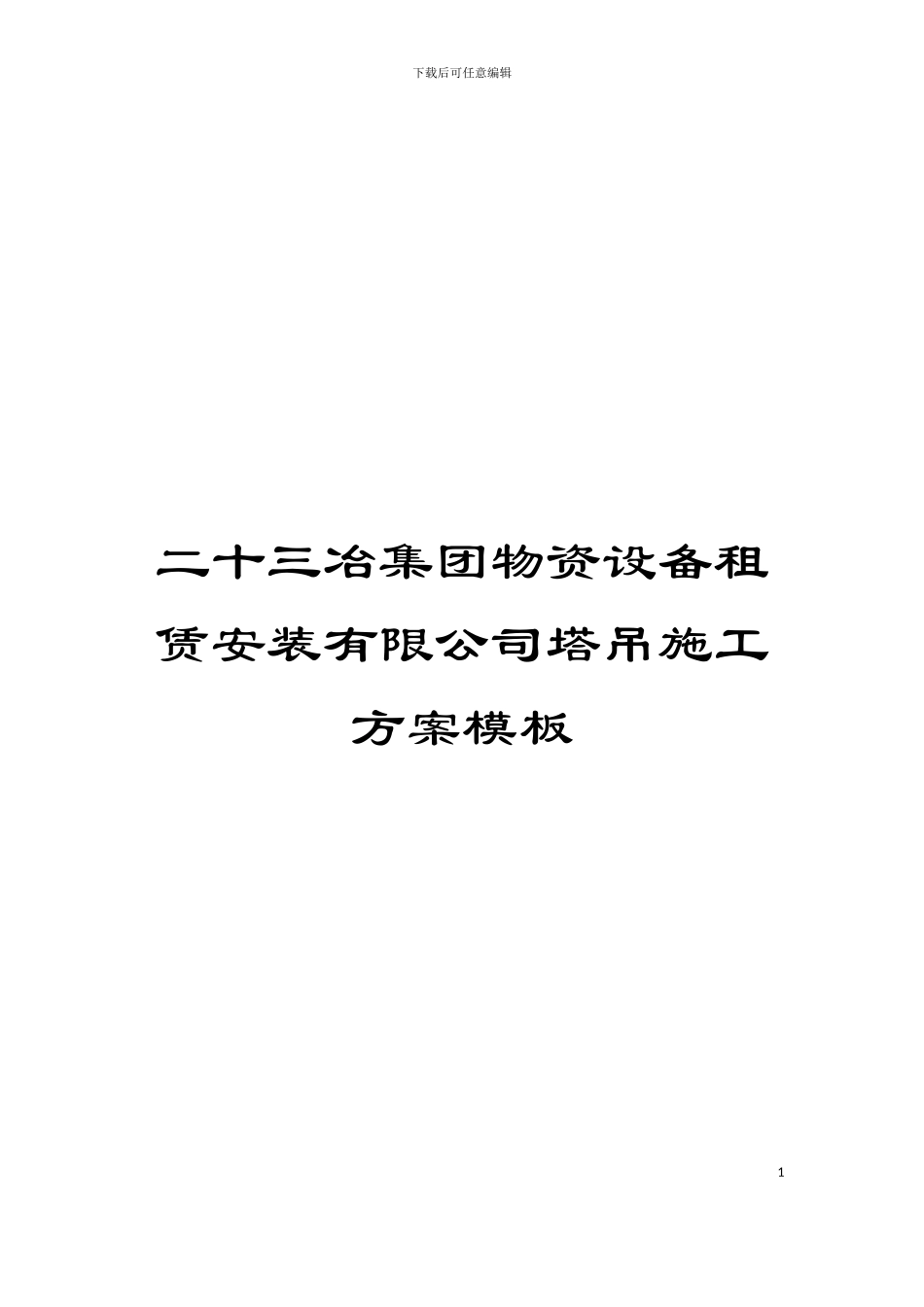

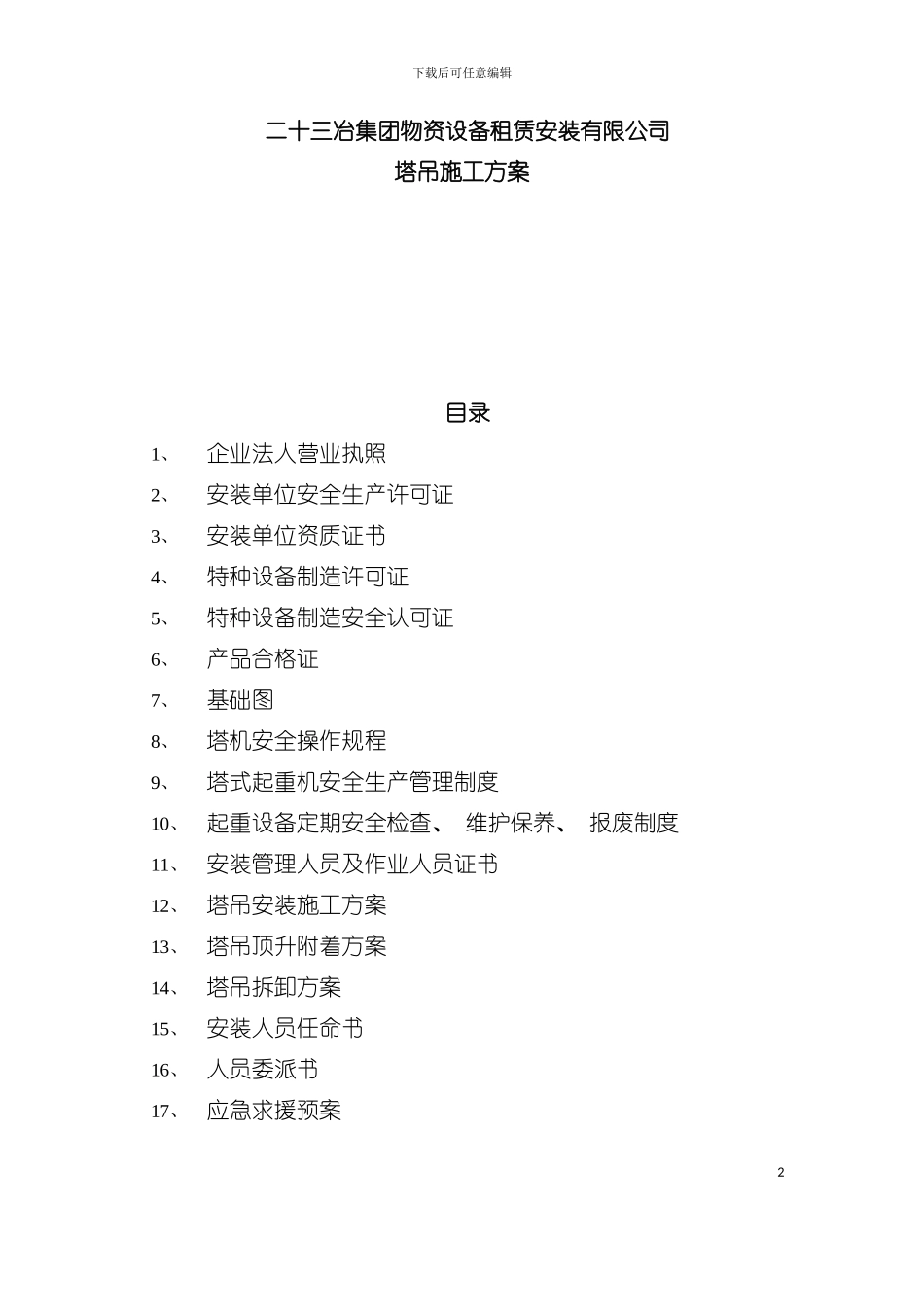

下载后可任意编辑二十三冶集团物资设备租赁安装有限公司塔吊施工方案模板1下载后可任意编辑二十三冶集团物资设备租赁安装有限公司塔吊施工方案目录1、企业法人营业执照2、安装单位安全生产许可证3、安装单位资质证书4、特种设备制造许可证5、特种设备制造安全认可证6、产品合格证7、基础图8、塔机安全操作规程9、塔式起重机安全生产管理制度10、起重设备定期安全检查、 维护保养、 报废制度11、安装管理人员及作业人员证书12、塔吊安装施工方案13、塔吊顶升附着方案14、塔吊拆卸方案15、安装人员任命书16、人员委派书17、应急求援预案2下载后可任意编辑18、重大危险源清单19、安装技术交底20、安装安全、 环保技术交底21、塔吊及配件安全性能自检合格清单22、自检合格记录23、施工提升设备检查验收表24、施工提升设备检查移交表25、钢丝绳合格证26、购销合同27、安拆合同28、起重机械设备使用登记申报表29、起重机联合验收记录30、施工组织设计( 方案) 审批记录二十三冶集团物资设备租赁安装有限公司 TC5610 塔式起重机安装施工方案一、 工程概况简要说明( 一) 工程简介TC5610 塔式起重机安装在万境长洲项目部, 该工程位于长沙市, 由二十三冶建设集团承建。塔吊安装高度约 70 米,需要安装三道附着。各配件、 构件需堆放在地坪内, 塔吊构件须用 25 吨3下载后可任意编辑汽车吊进行卸车和吊装, 塔吊构件组装在地坪内进行。在吊装过程中, 请与安装塔吊无关的人员撤离现场。设备运输、 组装在白天进行, 在运输组装设备过程中, 一定要保证设备完好无损。( 二) 设备简介TC5610 塔式起重机附着式最大起升高度 141.3 米, 最大起重量 6 吨( 臂长 56 米) , 最大工作幅度 56 米。塔吊各部分连接均采纳高强螺栓, 标准节之间连接用 M30 的高强螺栓, 回转塔身与回转支承和塔帽均用 4 个 Φ55 销轴连接, 塔机底座标准节用 16个 M39 的高强脚螺栓锚固在混凝土基础中。该机由以下几个部分组成: 1、 金属结构: 金属结构主要包括塔身标准节、 起重臂、 平衡臂、 旋转塔身、 爬升架、 底架及附着装置等。2、 工作机构: 机械传动部分的工作机构可分为起升机构、 回转机构、 行走机构、 小车牵引机构及液压爬升机构等装置。3、 液压顶升系统: 爬升架、 液油缸、 泵、 阀和油压系统。4、 电气操作系统: 全机共二个控制箱, 卷扬控制箱设在平衡臂上。驾驶室设总控制箱, 全机总容量 42.3 KW。4下...
