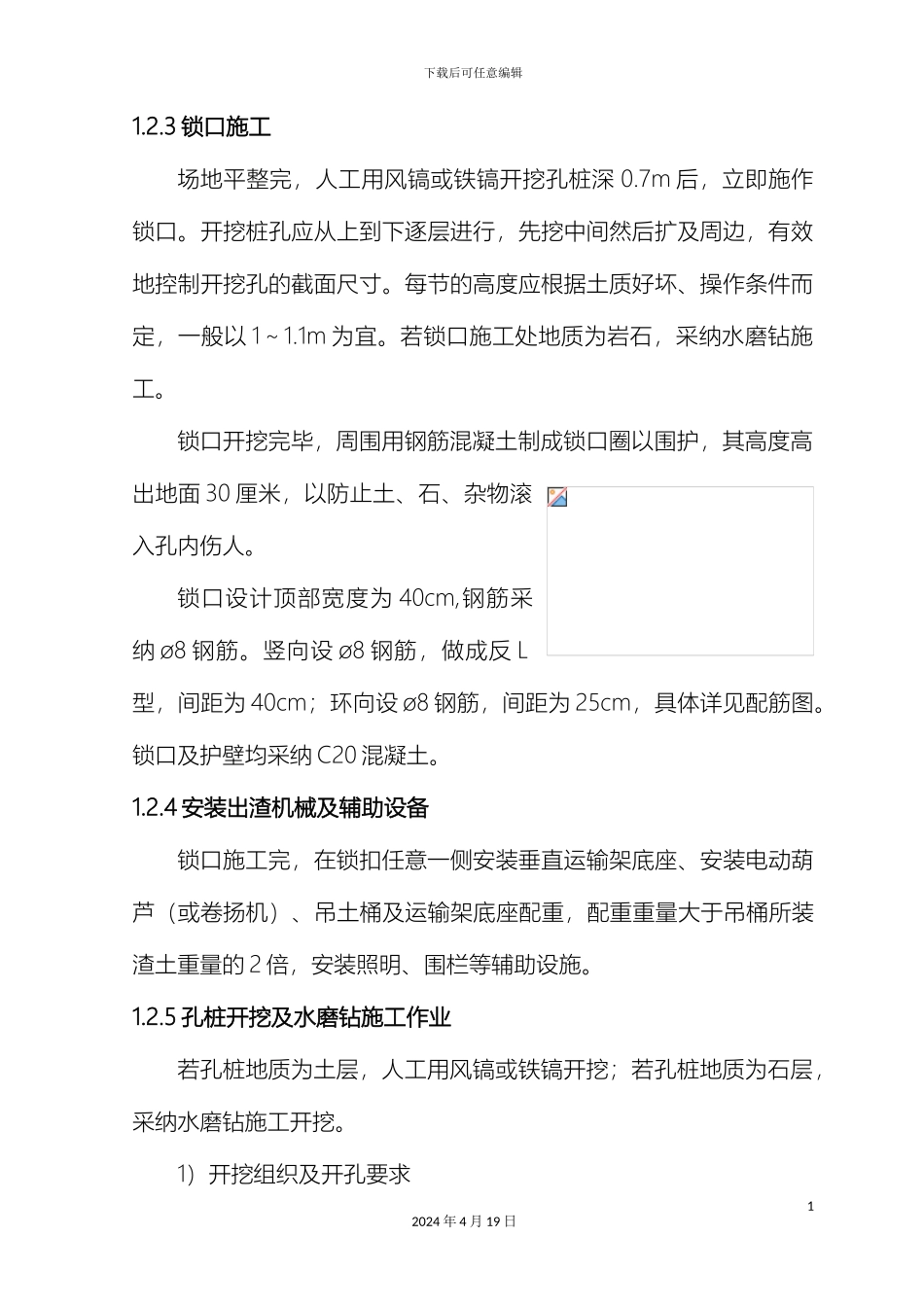

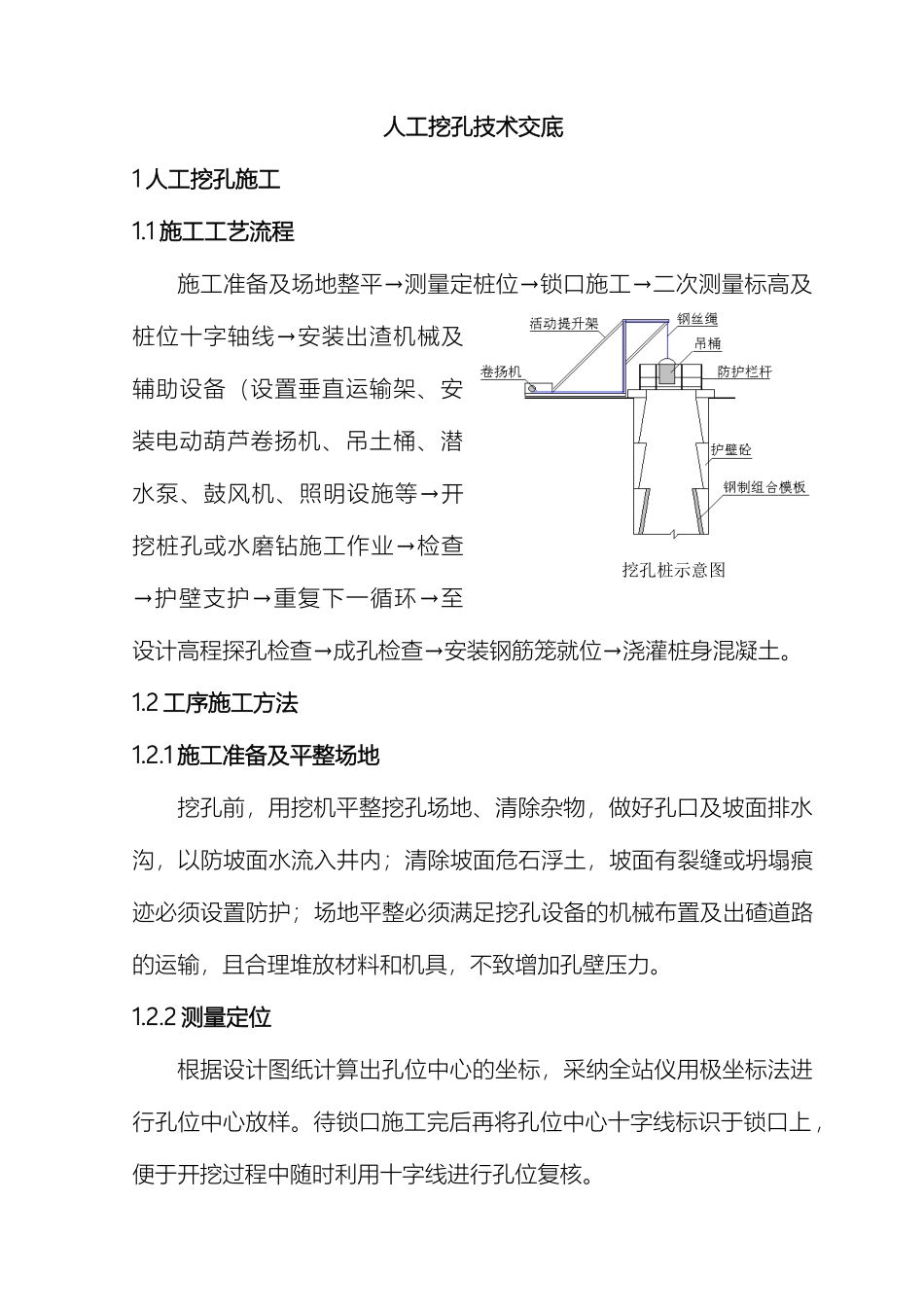

下载后可任意编辑人工挖孔技术交底水磨钻12024 年 4 月 19 日人工挖孔技术交底1 人工挖孔施工1.1 施工工艺流程施工准备及场地整平→测量定桩位→锁口施工→二次测量标高及桩位十字轴线→安装出渣机械及辅助设备（设置垂直运输架、安装电动葫芦卷扬机、吊土桶、潜水泵、鼓风机、照明设施等→开挖桩孔或水磨钻施工作业→检查→护壁支护→重复下一循环→至设计高程探孔检查→成孔检查→安装钢筋笼就位→浇灌桩身混凝土。1.2 工序施工方法1.2.1 施工准备及平整场地挖孔前，用挖机平整挖孔场地、清除杂物，做好孔口及坡面排水沟，以防坡面水流入井内；清除坡面危石浮土，坡面有裂缝或坍塌痕迹必须设置防护；场地平整必须满足挖孔设备的机械布置及出碴道路的运输，且合理堆放材料和机具，不致增加孔壁压力。1.2.2 测量定位根据设计图纸计算出孔位中心的坐标，采纳全站仪用极坐标法进行孔位中心放样。待锁口施工完后再将孔位中心十字线标识于锁口上，便于开挖过程中随时利用十字线进行孔位复核。 通风 挖孔桩示意图 下载后可任意编辑1.2.3 锁口施工场地平整完，人工用风镐或铁镐开挖孔桩深 0.7m 后，立即施作锁口。开挖桩孔应从上到下逐层进行，先挖中间然后扩及周边，有效地控制开挖孔的截面尺寸。每节的高度应根据土质好坏、操作条件而定，一般以 1～1.1m 为宜。若锁口施工处地质为岩石，采纳水磨钻施工。锁口开挖完毕，周围用钢筋混凝土制成锁口圈以围护，其高度高出地面 30 厘米，以防止土、石、杂物滚入孔内伤人。锁口设计顶部宽度为 40cm,钢筋采纳 ø8 钢筋。竖向设 ø8 钢筋，做成反 L型，间距为 40cm；环向设 ø8 钢筋，间距为 25cm，具体详见配筋图。锁口及护壁均采纳 C20 混凝土。1.2.4 安装出渣机械及辅助设备锁口施工完，在锁扣任意一侧安装垂直运输架底座、安装电动葫芦（或卷扬机）、吊土桶及运输架底座配重，配重重量大于吊桶所装渣土重量的 2 倍，安装照明、围栏等辅助设施。1.2.5 孔桩开挖及水磨钻施工作业若孔桩地质为土层，人工用风镐或铁镐开挖；若孔桩地质为石层，采纳水磨钻施工开挖。1）开挖组织及开孔要求12024 年 4 月 19 日下载后可任意编辑按每天进尺 0.8～1.1 米，二人施工一根桩，一人井下，一人在井口提升及弃碴；相邻孔桩不能同时开挖，每墩台一次只能开挖一半孔。2）土层开挖人工挖孔地层为土层时，由人工自上而下逐层用镐、锹进行，挖土次序先挖中间部分后挖周边。若挖至地...
