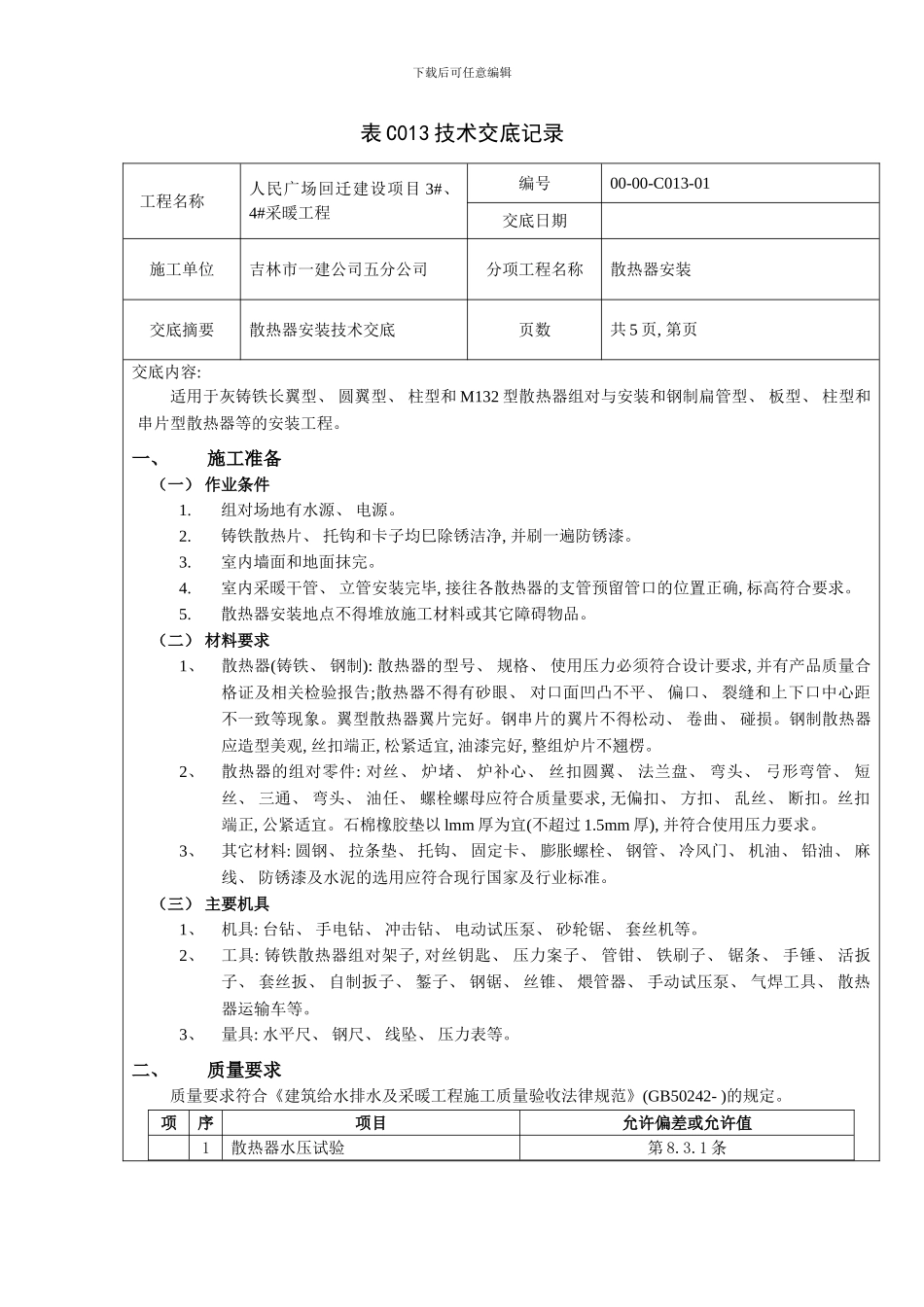

下载后可任意编辑表 C013 技术交底记录工程名称人民广场回迁建设项目 3#、 4#采暖工程编号00-00-C013-01交底日期施工单位吉林市一建公司五分公司分项工程名称散热器安装交底摘要散热器安装技术交底页数共 5 页, 第页交底内容: 适用于灰铸铁长翼型、 圆翼型、 柱型和 M132 型散热器组对与安装和钢制扁管型、 板型、 柱型和串片型散热器等的安装工程。一、施工准备（一） 作业条件1.组对场地有水源、 电源。2.铸铁散热片、 托钩和卡子均巳除锈洁净, 并刷一遍防锈漆。3.室内墙面和地面抹完。4.室内采暖干管、 立管安装完毕, 接往各散热器的支管预留管口的位置正确, 标高符合要求。5.散热器安装地点不得堆放施工材料或其它障碍物品。（二） 材料要求1、散热器(铸铁、 钢制): 散热器的型号、 规格、 使用压力必须符合设计要求, 并有产品质量合格证及相关检验报告;散热器不得有砂眼、 对口面凹凸不平、 偏口、 裂缝和上下口中心距不一致等现象。翼型散热器翼片完好。钢串片的翼片不得松动、 卷曲、 碰损。钢制散热器应造型美观, 丝扣端正, 松紧适宜, 油漆完好, 整组炉片不翘楞。2、散热器的组对零件: 对丝、 炉堵、 炉补心、 丝扣圆翼、 法兰盘、 弯头、 弓形弯管、 短丝、 三通、 弯头、 油任、 螺栓螺母应符合质量要求, 无偏扣、 方扣、 乱丝、 断扣。丝扣端正, 公紧适宜。石棉橡胶垫以 lmm 厚为宜(不超过 1.5mm 厚), 并符合使用压力要求。3、其它材料: 圆钢、 拉条垫、 托钩、 固定卡、 膨胀螺栓、 钢管、 冷风门、 机油、 铅油、 麻线、 防锈漆及水泥的选用应符合现行国家及行业标准。（三） 主要机具1、机具: 台钻、 手电钻、 冲击钻、 电动试压泵、 砂轮锯、 套丝机等。2、工具: 铸铁散热器组对架子, 对丝钥匙、 压力案子、 管钳、 铁刷子、 锯条、 手锤、 活扳子、 套丝扳、 自制扳子、 錾子、 钢锯、 丝锥、 煨管器、 手动试压泵、 气焊工具、 散热器运输车等。3、量具: 水平尺、 钢尺、 线坠、 压力表等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收法律规范》(GB50242- )的规定。项序项目允许偏差或允许值1散热器水压试验第 8.3.1 条下载后可任意编辑主控项目2金属辐射板水压试验第 8.4.1 条3金属辐射板安装第 8.4.2 条、 第 8.4.3 条4水泵、 水箱安装第 8.3.2 条续表项序项目允许偏差或允许值一般项目1散...
