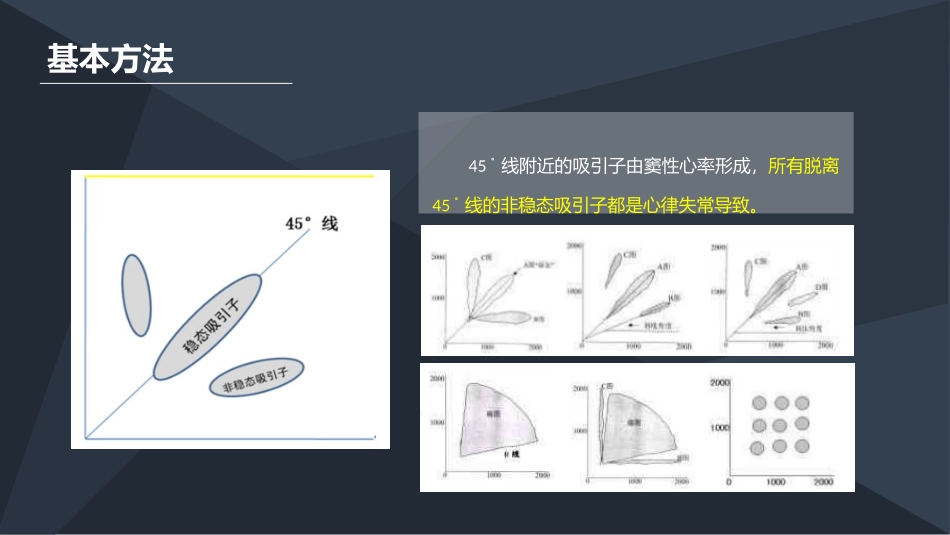

散点图——心律失常图鉴深圳市中瑞奇电子科技有限公司RickyElectronicTechnologyLimited深圳市南山区桃园街道民企科技园6栋4楼6405基本方法45。线附近的吸引子由窦性心率形成，所有脱离45。线的非稳态吸引子都是心律失常导致。窦性心率/窦性心律不齐早搏/期前收缩房颤/房扑传导阻滞1234图鉴目录窦性心率仅有45。线附近的静态吸引子为窦性心率，正常心电图。吸引子的长短代表整体心跳间隔的差异，越长代表全天候的差异越大。吸引子的宽窄代表相邻心跳间隔的差异，差异越大，越宽（如图b和图d）。SDNN=112abcd仅有45。线附近的静态吸引子，且宽度显示前后心跳间隔差异大于0.12s（例如，图中出现横坐标为1000，而纵坐标大于1200的点）abcd窦性心率不齐房性早搏除静态吸引子外，有两个或者三个的非稳态吸引子。abcd房性早搏室性早搏与房性早搏类似，但室性典型的是4个吸引子。abcd室性早搏房颤的散点图呈扇形。图a和图b为持续性房颤，图c和图d为阵发性房颤。abcd房颤房扑由于房室传导比例常常富于变化，往往是得的散点图呈多分布的格子形。传导比例有2:1最为常见abcd房扑传导阻滞abcd传导阻滞多呈三分布，也有由于多种传导阻滞而形成混合图形频发房早和室早房颤伴传导阻滞房颤伴房扑频发房早伴房室阻滞房室传导阻滞，呈3种不同的传导比例阵发房颤、频发房早伴房室阻滞室早伴房室阻滞多种传导阻滞多种心律失常同时发生2018THANKYOU!深圳中瑞奇电子科技有限公司深圳市南山区桃园街道民企科技园1栋4楼东
