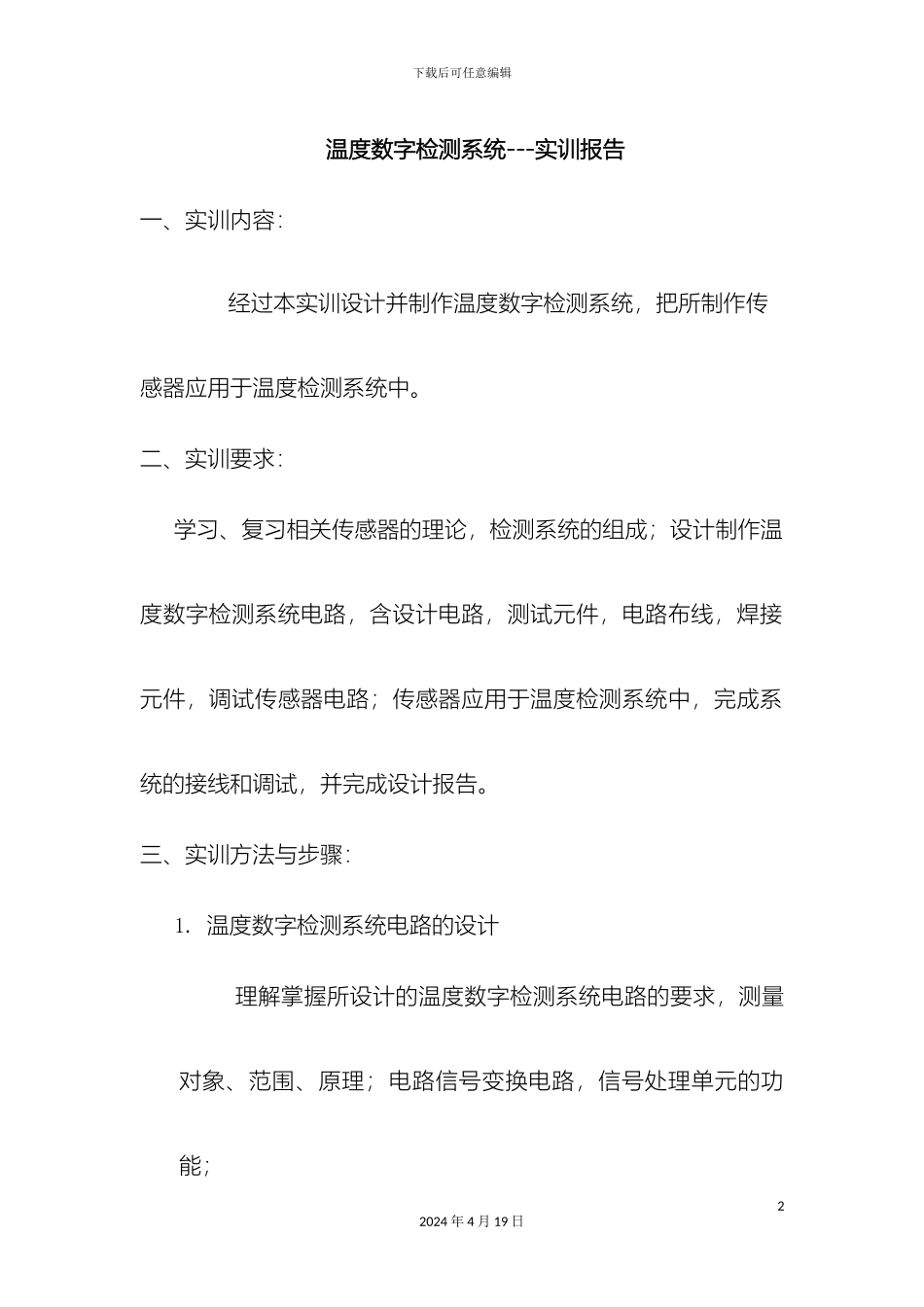

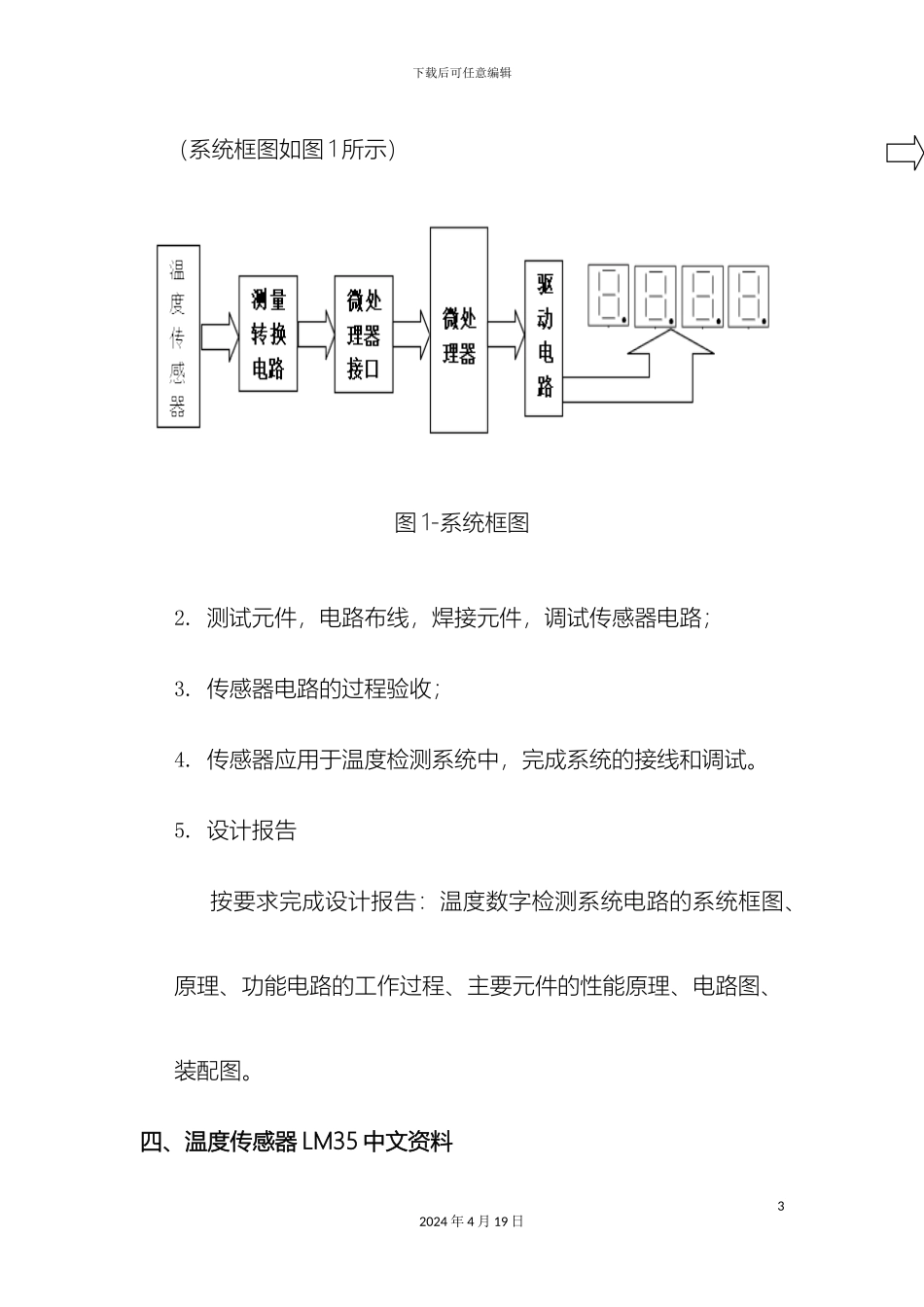

下载后可任意编辑传感器实训报告12024 年 4 月 19 日下载后可任意编辑 温度数字检测系统---实训报告一、实训内容：经过本实训设计并制作温度数字检测系统，把所制作传感器应用于温度检测系统中。二、实训要求： 学习、复习相关传感器的理论，检测系统的组成；设计制作温度数字检测系统电路，含设计电路，测试元件，电路布线，焊接元件，调试传感器电路；传感器应用于温度检测系统中，完成系统的接线和调试，并完成设计报告。三、实训方法与步骤：1. 温度数字检测系统电路的设计理解掌握所设计的温度数字检测系统电路的要求，测量对象、范围、原理；电路信号变换电路，信号处理单元的功能；22024 年 4 月 19 日下载后可任意编辑 （系统框图如图 1 所示） 图 1-系统框图2. 测试元件，电路布线，焊接元件，调试传感器电路；3. 传感器电路的过程验收；4. 传感器应用于温度检测系统中，完成系统的接线和调试。5. 设计报告 按要求完成设计报告：温度数字检测系统电路的系统框图、原理、功能电路的工作过程、主要元件的性能原理、电路图、装配图。四、温度传感器 LM35 中文资料32024 年 4 月 19 日下载后可任意编辑 TO-92 封装引脚图 SO-8 IC 式封装引脚图供电电压 35V 到-0.2V 输出电压 6V 至-1.0V 输出电流 10mA指定工作温度范围 LM35A -55℃ to +150℃ATmega8L 资料– • 工作电压– – 2.7 - 5.5V (ATmega8L) – – 4.5 - 5.5V (ATmega8)– • 速度等级– – 0 - 8 MHz (ATmega8L)– – 0 - 16 MHz (ATmega8)42024 年 4 月 19 日下载后可任意编辑– • 4 Mhz 时功耗 , 3V, 25°C– – 工作模式: 3.6 mA– – 空闲模式: 1.0 mA– – 掉电模式: 0.5 µA– 引脚说明– VCC 数字电路的电源。– GND 地。– 端口 B(PB7..PB0) – XTAL1/XTAL2/TOSC1/TOSC2– 端口 B 为 8 位双向 I/O 口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特– 性，能够输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，端口被外部电路拉– 低时将输出电流。在复位过程中，即使系统时钟还未起振，端52024 年 4 月 19 日下载后可任意编辑口 B 处于高阻状态。– 经过时钟选择熔丝位的设置， PB6 可作为反向振荡放大器或时钟操作电路的输入端。– 经过时钟选择熔丝位的设置 PB7 可作为反向振荡放大器的输出端。– 若将片内标定...
