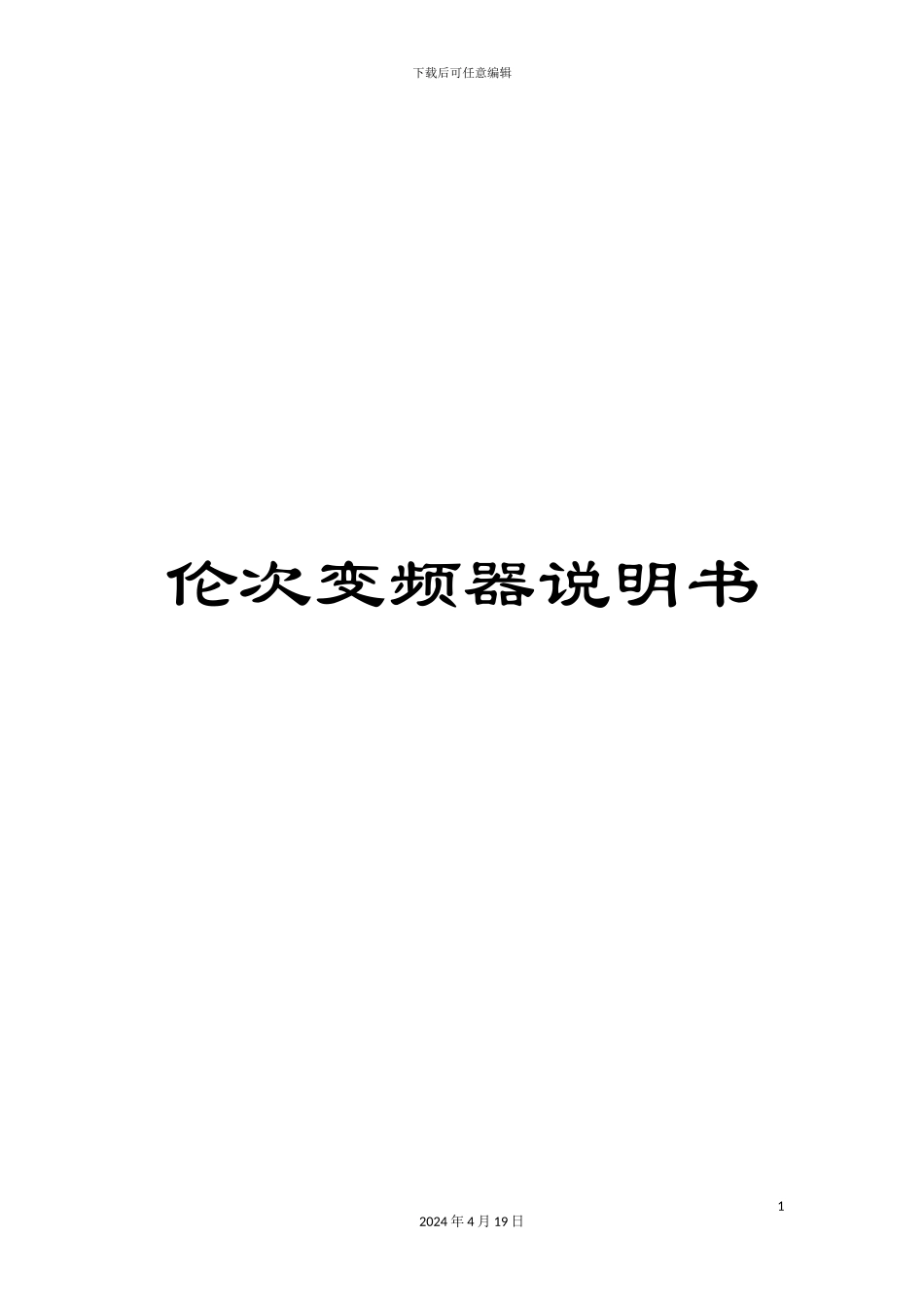

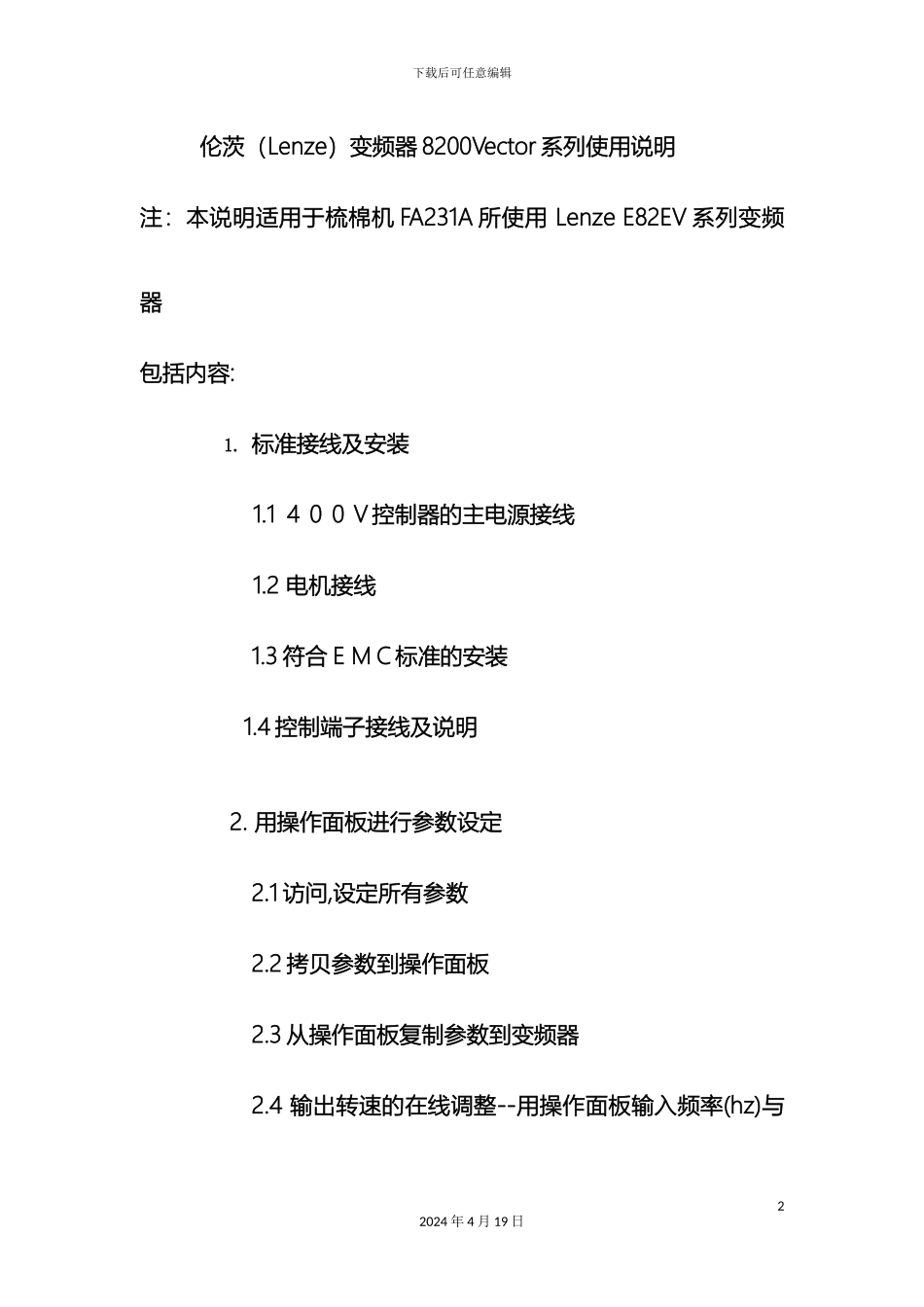

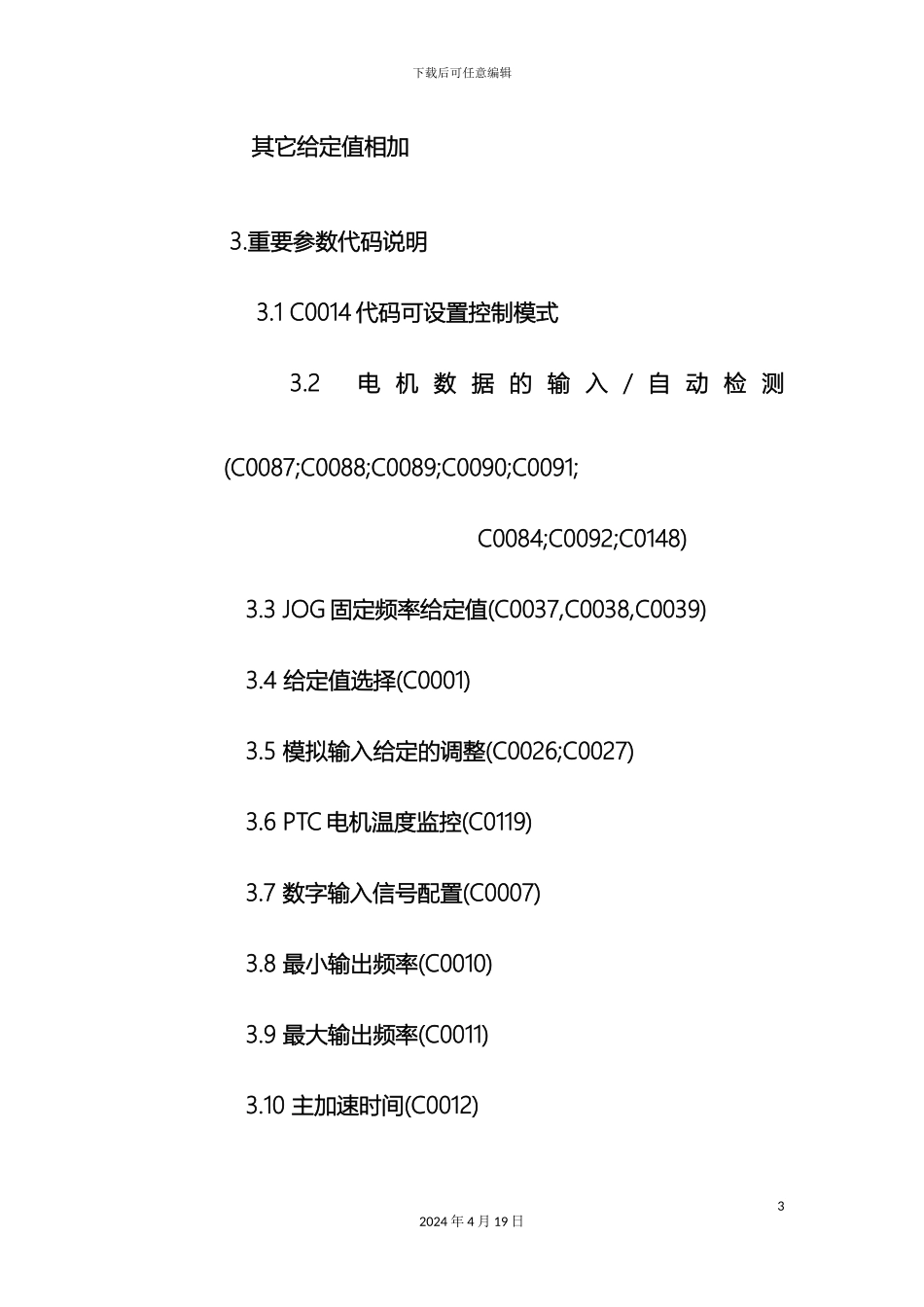

下载后可任意编辑伦次变频器说明书12024 年 4 月 19 日下载后可任意编辑 伦茨（Lenze）变频器 8200Vector 系列使用说明注：本说明适用于梳棉机 FA231A 所使用 Lenze E82EV 系列变频器包括内容:1. 标准接线及安装1.1 ４００Ｖ控制器的主电源接线1.2 电机接线1.3 符合ＥＭＣ标准的安装 1.4 控制端子接线及说明 2. 用操作面板进行参数设定2.1 访问,设定所有参数2.2 拷贝参数到操作面板2.3 从操作面板复制参数到变频器2.4 输出转速的在线调整--用操作面板输入频率(hz)与22024 年 4 月 19 日下载后可任意编辑其它给定值相加3.重要参数代码说明 3.1 C0014 代码可设置控制模式 3.2 电 机 数 据 的 输 入 / 自 动 检 测(C0087;C0088;C0089;C0090;C0091;C0084;C0092;C0148)3.3 JOG 固定频率给定值(C0037,C0038,C0039)3.4 给定值选择(C0001)3.5 模拟输入给定的调整(C0026;C0027)3.6 PTC 电机温度监控(C0119)3.7 数字输入信号配置(C0007)3.8 最小输出频率(C0010)3.9 最大输出频率(C0011)3.10 主加速时间(C0012)32024 年 4 月 19 日下载后可任意编辑3.11 主减速时间(C0013)3.12 快停减速时间(C0105)3.13 数字输入信号 E1-E6 电平反相(C0114)3.14 模拟量输入范围设定（C0034）3.15 电流极限设定（C0022,C0023） 4.故障诊断及排除 4.1 运行状态显示4.2 故障查询 5. 梳棉机 FA231A 变频器参数设定表 5.1 E82EV222S4B 参数设定表5.2 E82EV751S4B 参数设定表6.变频器调试程序表7.产品维护,保养要点1.标准接线及安装42024 年 4 月 19 日下载后可任意编辑1.1 ４００Ｖ控制器的主电源接线 1.2 电机接线见上图52024 年 4 月 19 日下载后可任意编辑注:ＢＲ１，ＢＲ２ 外部制动电阻Ｔ１，Ｔ２ 电机温度监控ＰＴＣ热敏电阻或热继电器1.3 符合ＥＭＣ标准的安装注:62024 年 4 月 19 日下载后可任意编辑将控制线及电源线与电机电缆分开使用低寄生电容电缆。每单位长度电容值：● 芯／芯≤７５ｐＦ／ｍ● 芯／屏蔽层≤１５０ｐＦ／ｍＥＭＣ电缆密封垫按铭牌进行电机接线使用表面导电的安装板以尽可能大的导电表面将电缆屏蔽层连到ＰＥ上。使用Ｌｅｎｚｅ提供的固定支架。 1.4 控制端子接线及说明注:● 插上端子排前，先接好线!● 仅可在控制器禁止时插拔端子排!● 不用的端子排也应插上，以保护连接部件。72024 年 4 月 19 日下载后可任意编辑82024...
