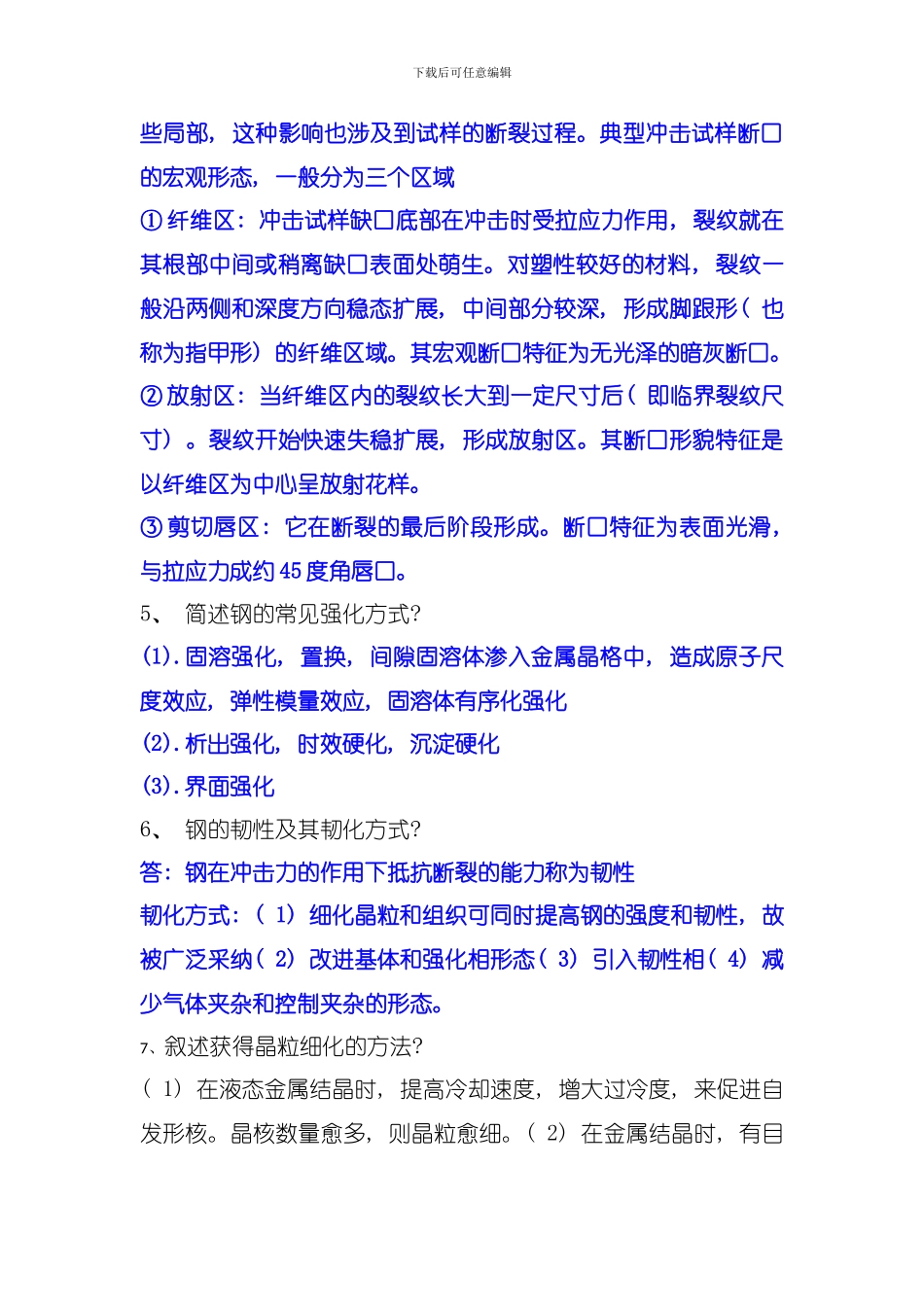

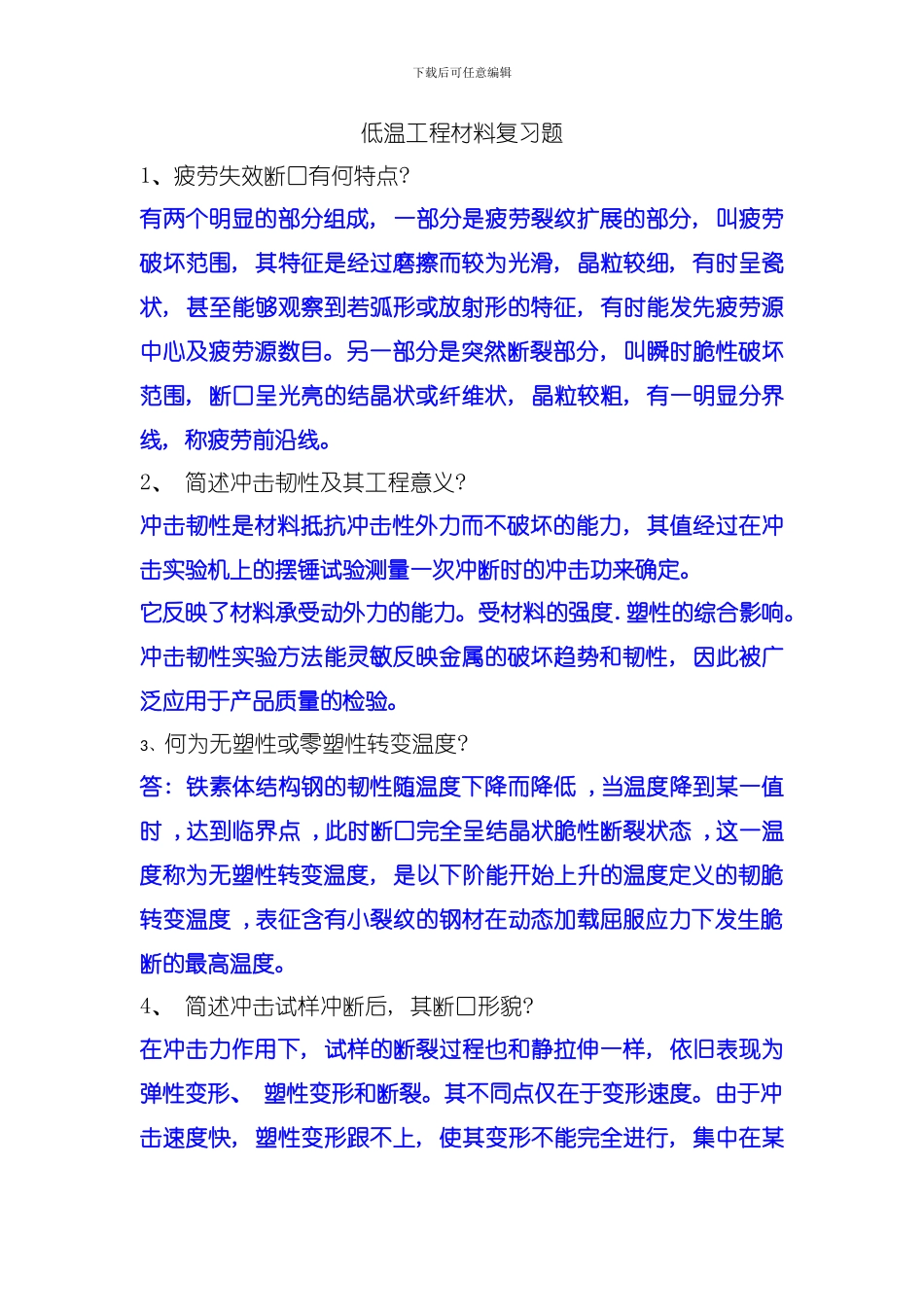

下载后可任意编辑低温工程材料复习题1、疲劳失效断口有何特点? 有两个明显的部分组成, 一部分是疲劳裂纹扩展的部分, 叫疲劳破坏范围, 其特征是经过磨擦而较为光滑, 晶粒较细, 有时呈瓷状, 甚至能够观察到若弧形或放射形的特征, 有时能发先疲劳源中心及疲劳源数目。另一部分是突然断裂部分, 叫瞬时脆性破坏范围, 断口呈光亮的结晶状或纤维状, 晶粒较粗, 有一明显分界线, 称疲劳前沿线。2、 简述冲击韧性及其工程意义? 冲击韧性是材料抵抗冲击性外力而不破坏的能力, 其值经过在冲击实验机上的摆锤试验测量一次冲断时的冲击功来确定。它反映了材料承受动外力的能力。受材料的强度.塑性的综合影响。冲击韧性实验方法能灵敏反映金属的破坏趋势和韧性, 因此被广泛应用于产品质量的检验。3、何为无塑性或零塑性转变温度? 答: 铁素体结构钢的韧性随温度下降而降低 ,当温度降到某一值时 ,达到临界点 ,此时断口完全呈结晶状脆性断裂状态 ,这一温度称为无塑性转变温度, 是以下阶能开始上升的温度定义的韧脆转变温度 ,表征含有小裂纹的钢材在动态加载屈服应力下发生脆断的最高温度。4、 简述冲击试样冲断后, 其断口形貌? 在冲击力作用下, 试样的断裂过程也和静拉伸一样, 依旧表现为弹性变形、 塑性变形和断裂。其不同点仅在于变形速度。由于冲击速度快, 塑性变形跟不上, 使其变形不能完全进行, 集中在某下载后可任意编辑些局部, 这种影响也涉及到试样的断裂过程。典型冲击试样断口的宏观形态, 一般分为三个区域① 纤维区: 冲击试样缺口底部在冲击时受拉应力作用, 裂纹就在其根部中间或稍离缺口表面处萌生。对塑性较好的材料, 裂纹一般沿两侧和深度方向稳态扩展, 中间部分较深, 形成脚跟形( 也称为指甲形) 的纤维区域。其宏观断口特征为无光泽的暗灰断口。② 放射区: 当纤维区内的裂纹长大到一定尺寸后( 即临界裂纹尺寸) 。裂纹开始快速失稳扩展, 形成放射区。其断口形貌特征是以纤维区为中心呈放射花样。③ 剪切唇区: 它在断裂的最后阶段形成。断口特征为表面光滑, 与拉应力成约 45 度角唇口。5、 简述钢的常见强化方式? (1).固溶强化, 置换, 间隙固溶体渗入金属晶格中, 造成原子尺度效应, 弹性模量效应, 固溶体有序化强化(2).析出强化, 时效硬化, 沉淀硬化(3).界面强化6、 钢的韧性及其韧化方式? 答: 钢在冲击力的作用下抵抗断裂的能力称为韧性韧化方式: ( 1) 细化晶粒和组织可同时提高...
