佛山市顺德区路前产品设计有限公司使用德国ATOS三维扫描系统的逆向工程计算机辅助检测的应用方案模板

佛山市顺德区路前产品设计有限公司使用德国ATOS三维扫描系统的逆向工程计算机辅助检测的应用方案模板_第1页
1/8
佛山市顺德区路前产品设计有限公司使用德国ATOS三维扫描系统的逆向工程计算机辅助检测的应用方案模板_第2页
2/8
佛山市顺德区路前产品设计有限公司使用德国ATOS三维扫描系统的逆向工程计算机辅助检测的应用方案模板_第3页
3/8

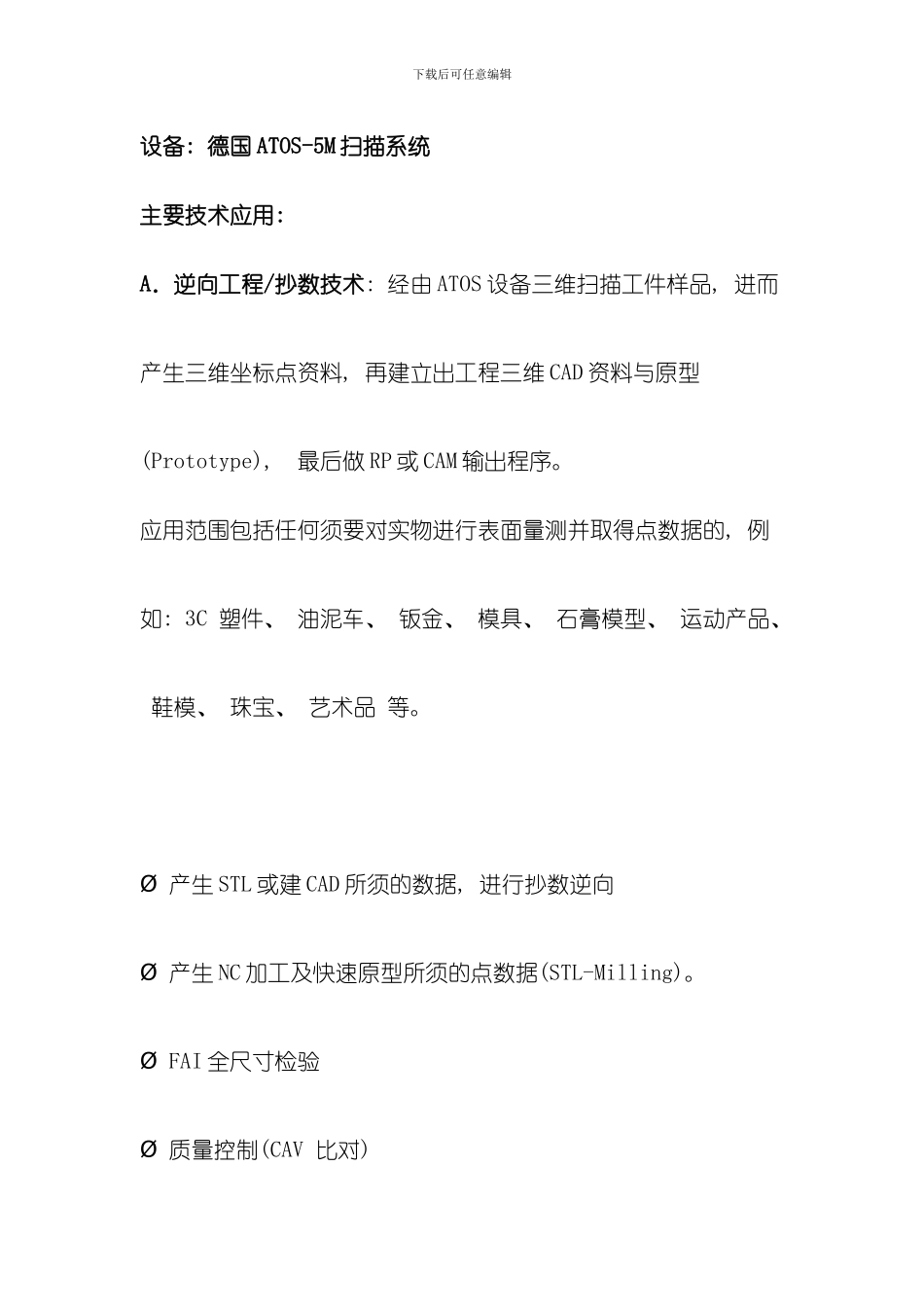

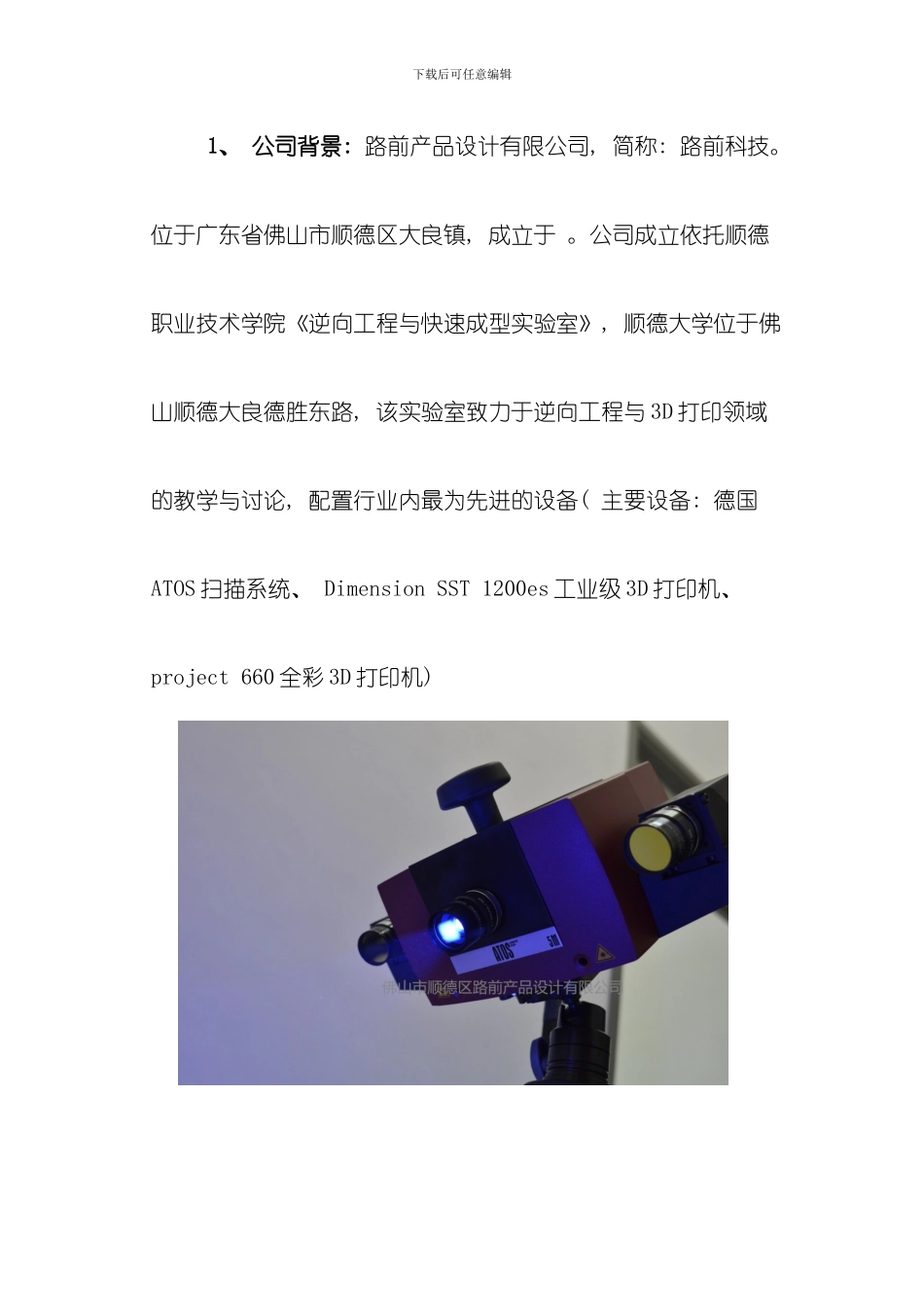

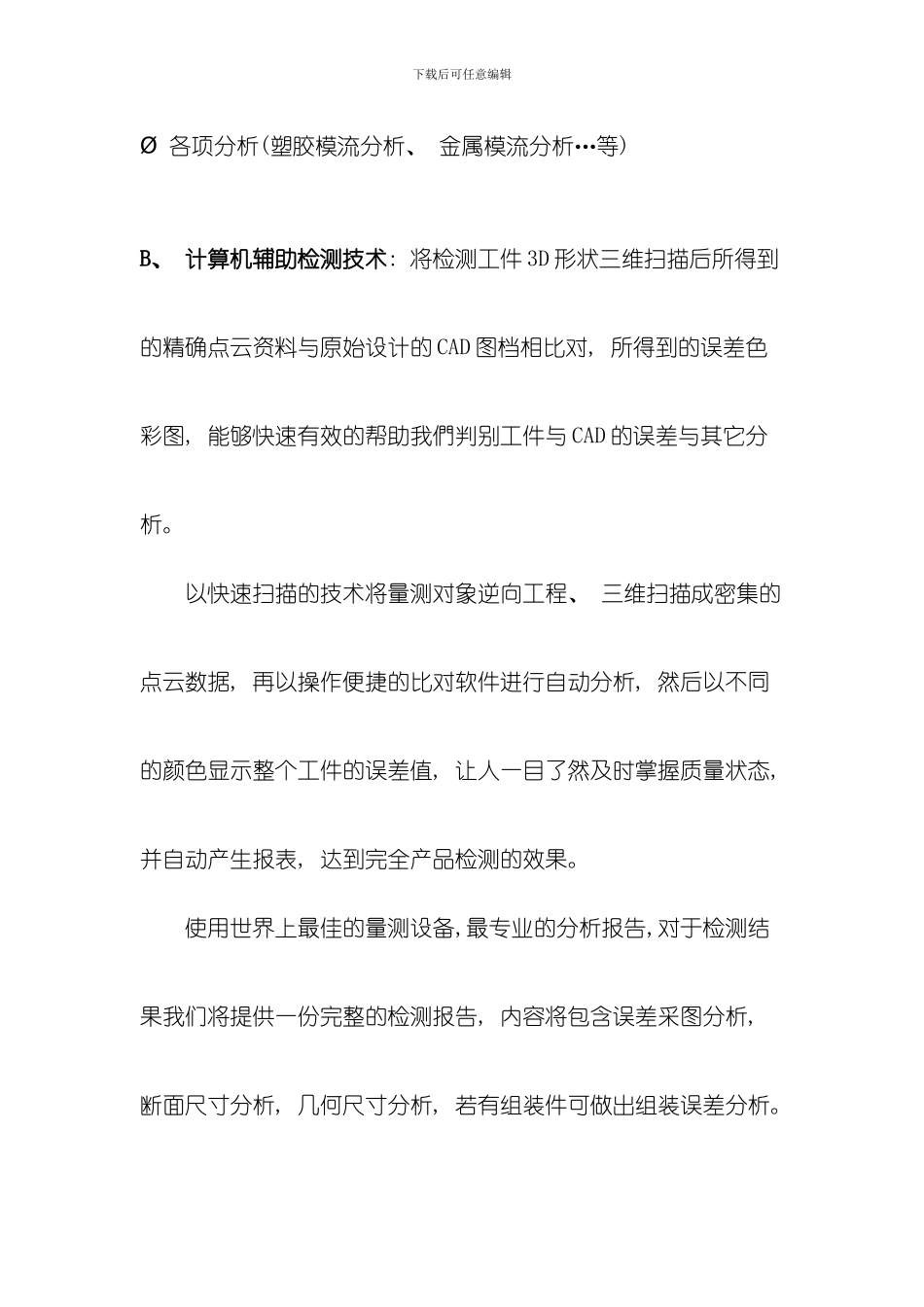

下载后可任意编辑1、 公司背景: 路前产品设计有限公司, 简称: 路前科技。位于广东省佛山市顺德区大良镇, 成立于 。公司成立依托顺德职业技术学院《逆向工程与快速成型实验室》, 顺德大学位于佛山顺德大良德胜东路, 该实验室致力于逆向工程与 3D 打印领域的教学与讨论, 配置行业内最为先进的设备( 主要设备: 德国ATOS 扫描系统、 Dimension SST 1200es 工业级 3D 打印机、 project 660 全彩 3D 打印机)下载后可任意编辑设备: 德国 ATOS-5M 扫描系统主要技术应用: A.逆向工程/抄数技术: 经由 ATOS 设备三维扫描工件样品, 进而产生三维坐标点资料, 再建立出工程三维 CAD 资料与原型(Prototype), 最后做 RP 或 CAM 输出程序。应用范围包括任何须要对实物进行表面量测并取得点数据的, 例如: 3C 塑件、 油泥车、 钣金、 模具、 石膏模型、 运动产品、 鞋模、 珠宝、 艺术品 等。 Ø 产生 STL 或建 CAD 所须的数据, 进行抄数逆向 Ø 产生 NC 加工及快速原型所须的点数据(STL-Milling)。 FAIØ全尺寸检验 Ø 质量控制(CAV 比对)下载后可任意编辑 Ø 各项分析(塑胶模流分析、 金属模流分析…等)B、 计算机辅助检测技术: 将检测工件 3D 形状三维扫描后所得到的精确点云资料与原始设计的 CAD 图档相比对, 所得到的误差色彩图, 能够快速有效的帮助我們判别工件与 CAD 的误差与其它分析。以快速扫描的技术将量测对象逆向工程、 三维扫描成密集的点云数据, 再以操作便捷的比对软件进行自动分析, 然后以不同的颜色显示整个工件的误差值, 让人一目了然及时掌握质量状态, 并自动产生报表, 达到完全产品检测的效果。使用世界上最佳的量测设备,最专业的分析报告,对于检测结果我们将提供一份完整的检测报告, 内容将包含误差采图分析, 断面尺寸分析, 几何尺寸分析, 若有组装件可做出组装误差分析。下载后可任意编辑可进行全尺寸检验, 逆向检测, 逆向工程, 文物扫描, 手机模具抄数, 3C 产品抄数, 汽车钣金件抄数, 塑胶件抄数。 典型方案一: 全尺寸检测※ 德国 ATOS 扫描系统完成对产品样件的高密度、 高速度测量 ※ 在点云检测软件 Geomagic Control 中完成※ 点云数据与原始三维 CAD 数据的最佳匹配※ 样件尺寸与 CAD 理论值的误差计算※ 能够在任意方向取截面以检查误差情况※ 提供定制化 3D PDF 检测报告( 彩色公差图显示) 下载后可任...
