供热工程课程设计说明书模板

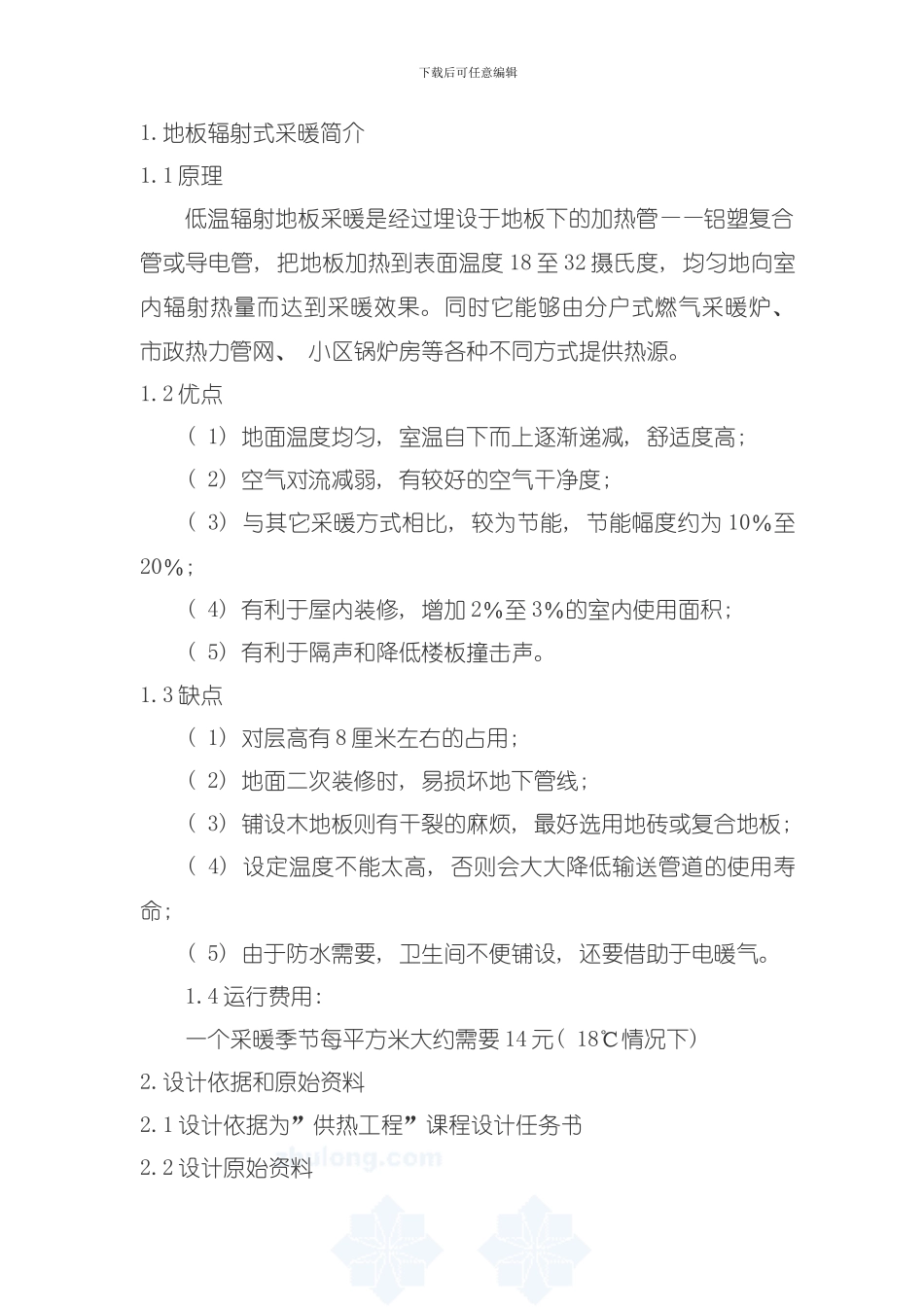

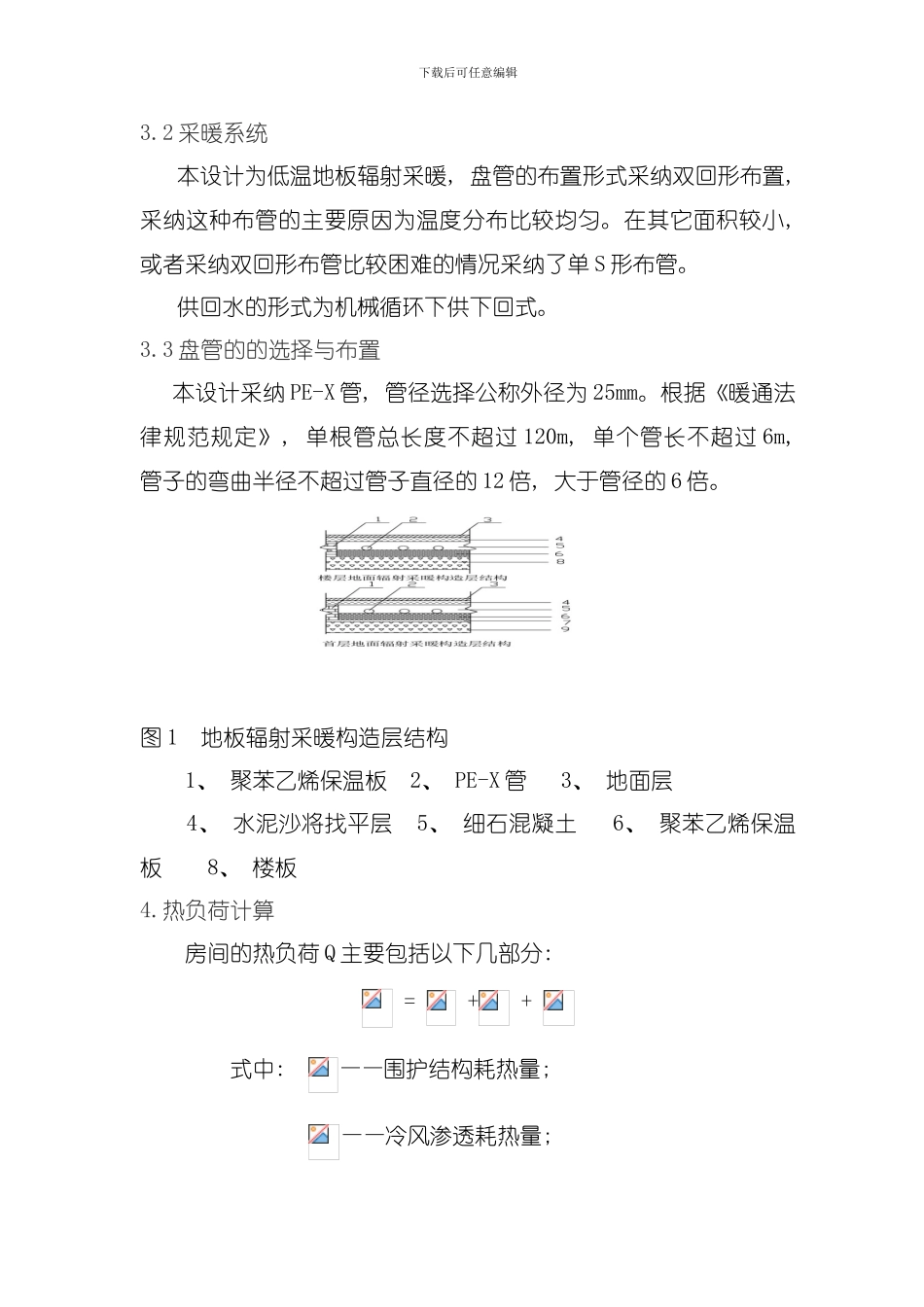

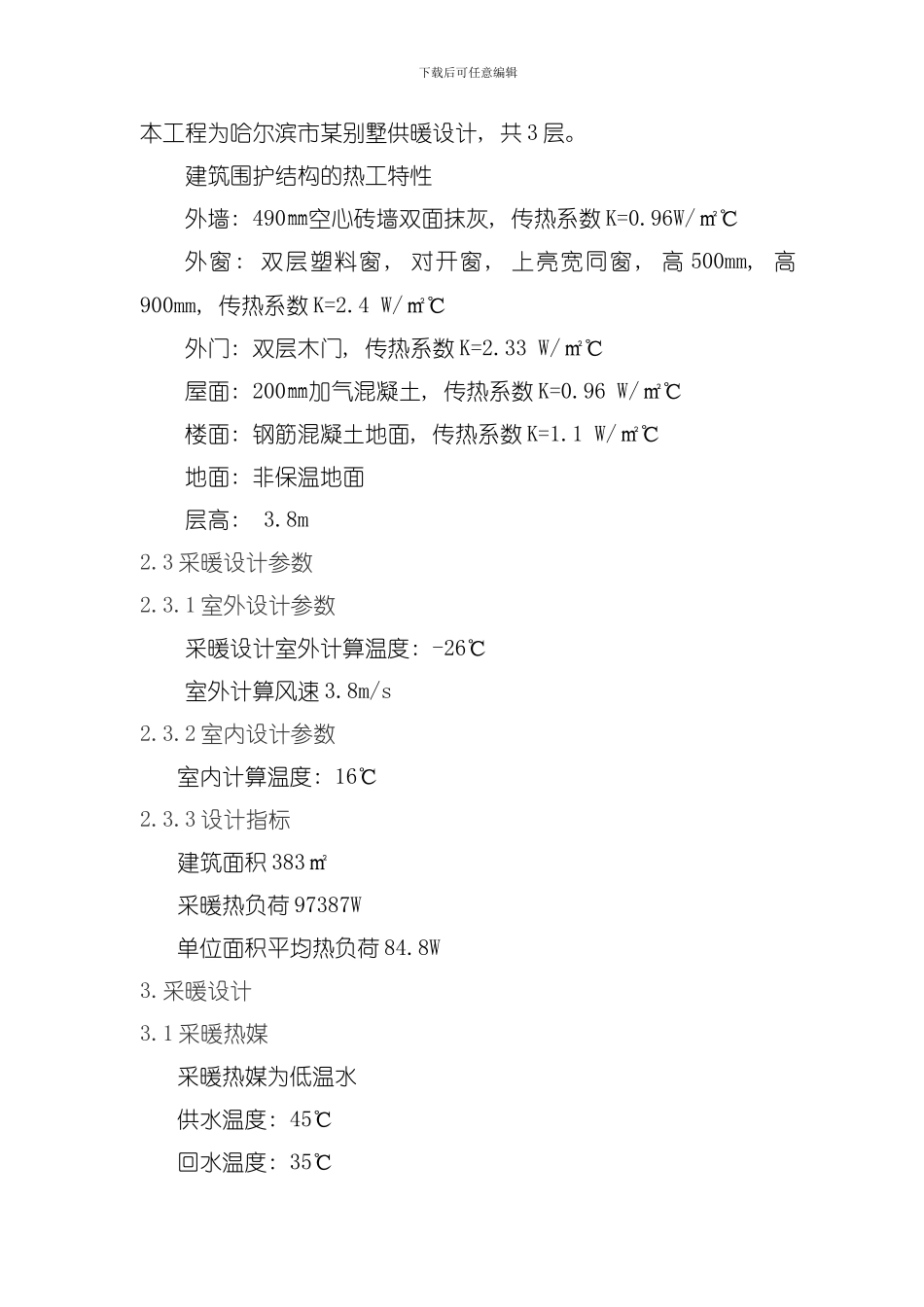

下载后可任意编辑1.地板辐射式采暖简介 1.1 原理低温辐射地板采暖是经过埋设于地板下的加热管——铝塑复合管或导电管, 把地板加热到表面温度 18 至 32 摄氏度, 均匀地向室内辐射热量而达到采暖效果。同时它能够由分户式燃气采暖炉、 市政热力管网、 小区锅炉房等各种不同方式提供热源。 1.2 优点( 1) 地面温度均匀, 室温自下而上逐渐递减, 舒适度高; ( 2) 空气对流减弱, 有较好的空气干净度; ( 3) 与其它采暖方式相比, 较为节能, 节能幅度约为 10％至20％; ( 4) 有利于屋内装修, 增加 2％至 3％的室内使用面积; ( 5) 有利于隔声和降低楼板撞击声。 1.3 缺点 ( 1) 对层高有 8 厘米左右的占用; ( 2) 地面二次装修时, 易损坏地下管线; ( 3) 铺设木地板则有干裂的麻烦, 最好选用地砖或复合地板; ( 4) 设定温度不能太高, 否则会大大降低输送管道的使用寿命; ( 5) 由于防水需要, 卫生间不便铺设, 还要借助于电暖气。 1.4 运行费用: 一个采暖季节每平方米大约需要 14 元( 18℃情况下) 2.设计依据和原始资料2.1 设计依据为”供热工程”课程设计任务书2.2 设计原始资料下载后可任意编辑本工程为哈尔滨市某别墅供暖设计, 共 3 层。建筑围护结构的热工特性外墙: 490㎜空心砖墙双面抹灰, 传热系数 K=0.96W/㎡℃外窗: 双层塑料窗, 对开窗, 上亮宽同窗, 高 500mm, 高900mm, 传热系数 K=2.4 W/㎡℃外门: 双层木门, 传热系数 K=2.33 W/㎡℃屋面: 200㎜加气混凝土, 传热系数 K=0.96 W/㎡℃楼面: 钢筋混凝土地面, 传热系数 K=1.1 W/㎡℃地面: 非保温地面层高: 3.8m2.3 采暖设计参数2.3.1 室外设计参数采暖设计室外计算温度: -26℃室外计算风速 3.8m/s2.3.2 室内设计参数室内计算温度: 16℃2.3.3 设计指标建筑面积 383㎡采暖热负荷 97387W单位面积平均热负荷 84.8W3.采暖设计3.1 采暖热媒采暖热媒为低温水供水温度: 45℃回水温度: 35℃下载后可任意编辑3.2 采暖系统本设计为低温地板辐射采暖, 盘管的布置形式采纳双回形布置, 采纳这种布管的主要原因为温度分布比较均匀。在其它面积较小, 或者采纳双回形布管比较困难的情况采纳了单 S 形布管。供回水的形式为机械循环下供下回式。3.3 盘管的的选择与布置本设计采纳 PE-X 管, 管径选择公称外径为 25mm。根据《暖通法律规范规定》, 单根管总长度不超过 120m, 单个管长不超过 6m, 管子的...
