倒挂井壁技术交底

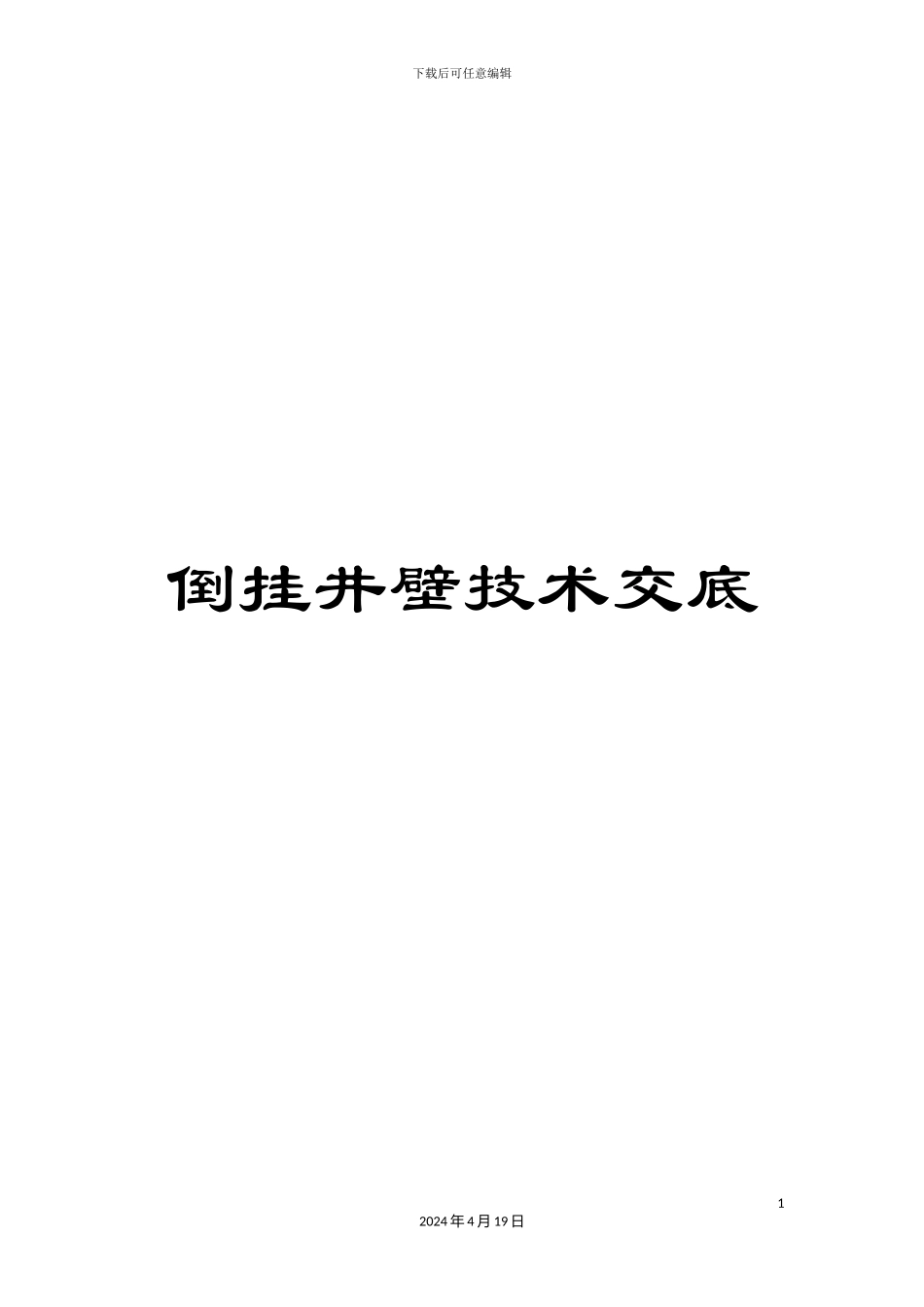

倒挂井壁技术交底_第1页
1/29

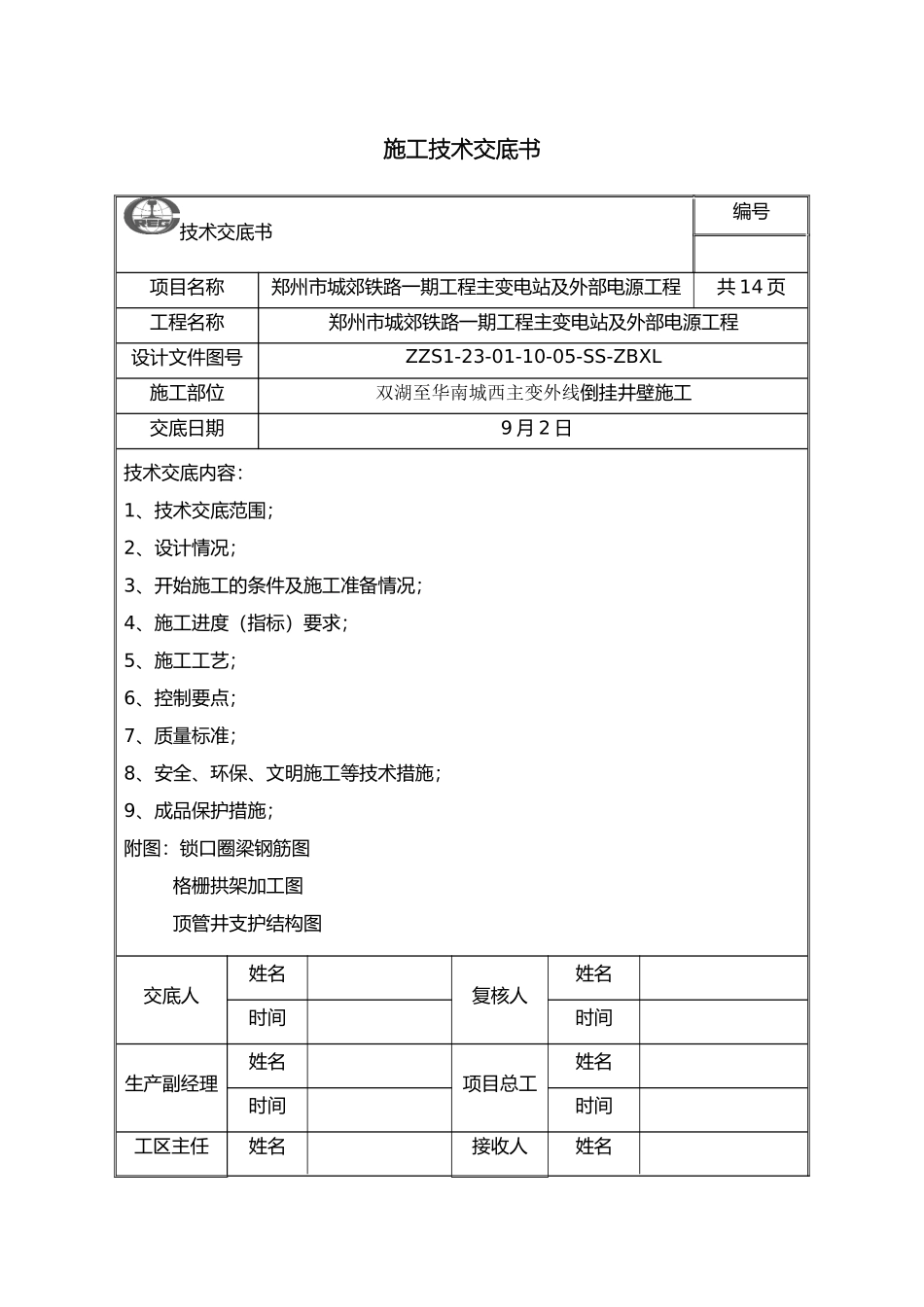

倒挂井壁技术交底_第2页
2/29

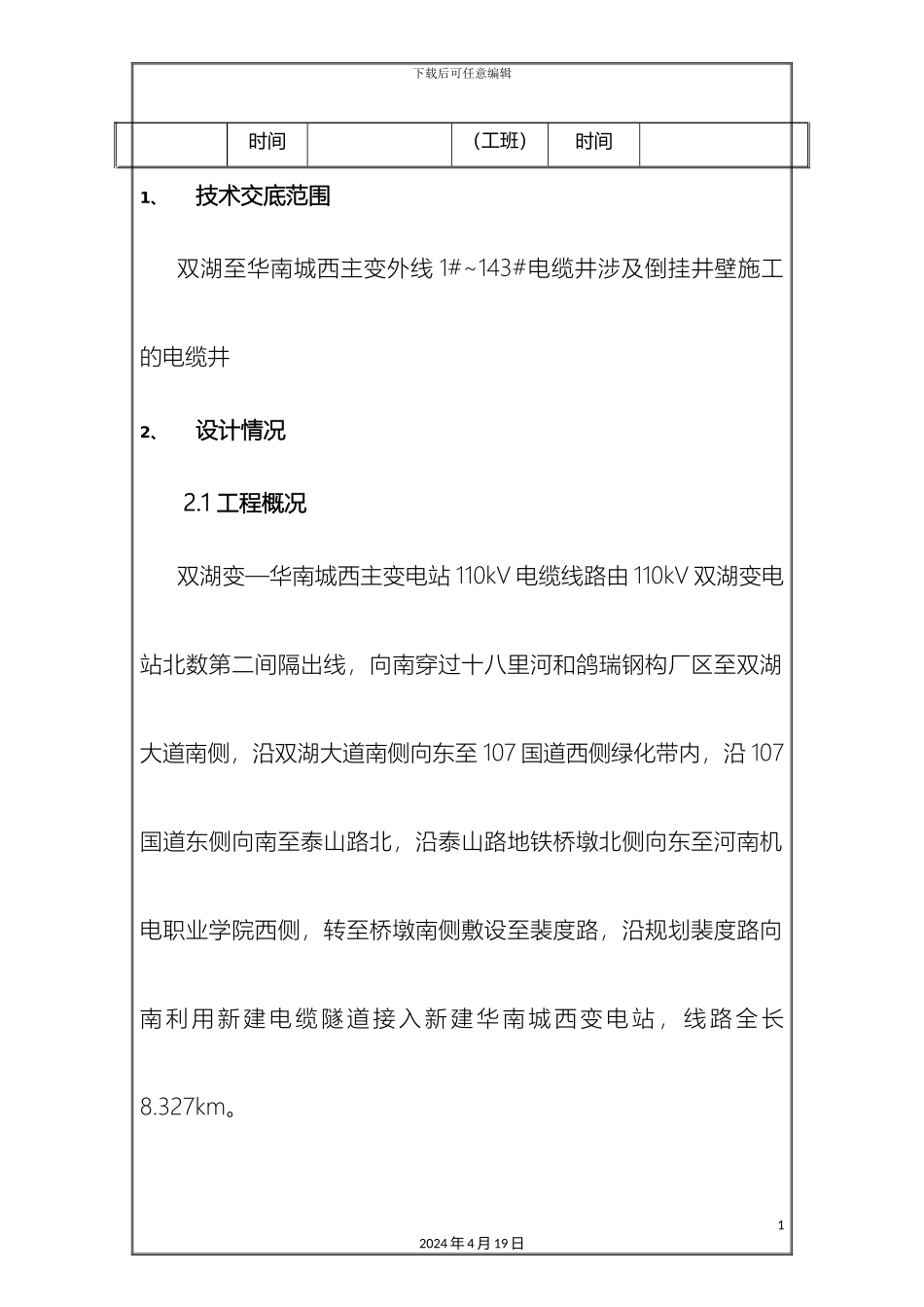

倒挂井壁技术交底_第3页
3/29
下载后可任意编辑倒挂井壁技术交底12024 年 4 月 19 日施工技术交底书技术交底书编号项目名称郑州市城郊铁路一期工程主变电站及外部电源工程共 14 页工程名称郑州市城郊铁路一期工程主变电站及外部电源工程设计文件图号ZZS1-23-01-10-05-SS-ZBXL施工部位双湖至华南城西主变外线倒挂井壁施工交底日期 9 月 2 日技术交底内容:1、技术交底范围;2、设计情况;3、开始施工的条件及施工准备情况;4、施工进度(指标)要求;5、施工工艺;6、控制要点;7、质量标准;8、安全、环保、文明施工等技术措施;9、成品保护措施;附图:锁口圈梁钢筋图 格栅拱架加工图 顶管井支护结构图交底人姓名复核人姓名时间时间生产副经理姓名项目总工姓名时间时间工区主任姓名接收人姓名下载后可任意编辑(工班)时间时间1、技术交底范围双湖至华南城西主变外线 1#~143#电缆井涉及倒挂井壁施工的电缆井2、设计情况2.1 工程概况双湖变—华南城西主变电站 110kV 电缆线路由 110kV 双湖变电站北数第二间隔出线,向南穿过十八里河和鸽瑞钢构厂区至双湖大道南侧,沿双湖大道南侧向东至 107 国道西侧绿化带内,沿 107国道东侧向南至泰山路北,沿泰山路地铁桥墩北侧向东至河南机电职业学院西侧,转至桥墩南侧敷设至裴度路,沿规划裴度路向南 利 用 新 建 电 缆 隧 道 接 入 新 建 华 南 城 西 变 电 站 , 线 路 全 长8.327km。12024 年 4 月 19 日下载后可任意编辑本段需要进行倒挂井壁施工的电缆井为 103 座,其中接头井为17 座 , 总 共 包 括 四 种 尺 寸 电 缆 井 , 顶 管 井 一 长 × 宽 × 深=5040×3140×6400mm,顶管井二长×宽×深=9640×3140×6400mm,顶管井三长×宽×深=5040×3140×7400mm,顶管井四长×宽×深=5040×3140×8500mm。各种顶管井包含的电缆井编号见表 2.01.表 2.01 电缆井型号对表倒挂井型号对应电缆井编号圈梁内净空(m)圈梁外轮廓(m)数量顶管井一4#、11#~13#、16#~21#、23#~28#、30#~35#、85#、86#、87#、101#、102#、105#、107#、121#、133#、134#5.04X3.147.12X5.2232顶管井二(接头井)5#、10#、15#、22#、29#、81#、88#、100#、106#9.64X3.1411.72X5.229顶管井三6#、14#、80#、90#、99#、122#5.04X3.147.12X5.22622024 年 4 月 19 日下载后可任意编辑顶管井四7#、8#、9#5.04X3.147.12X5.2232.2 工程材料2.2.1 混凝土强度等级初期支护结构喷射混凝...
