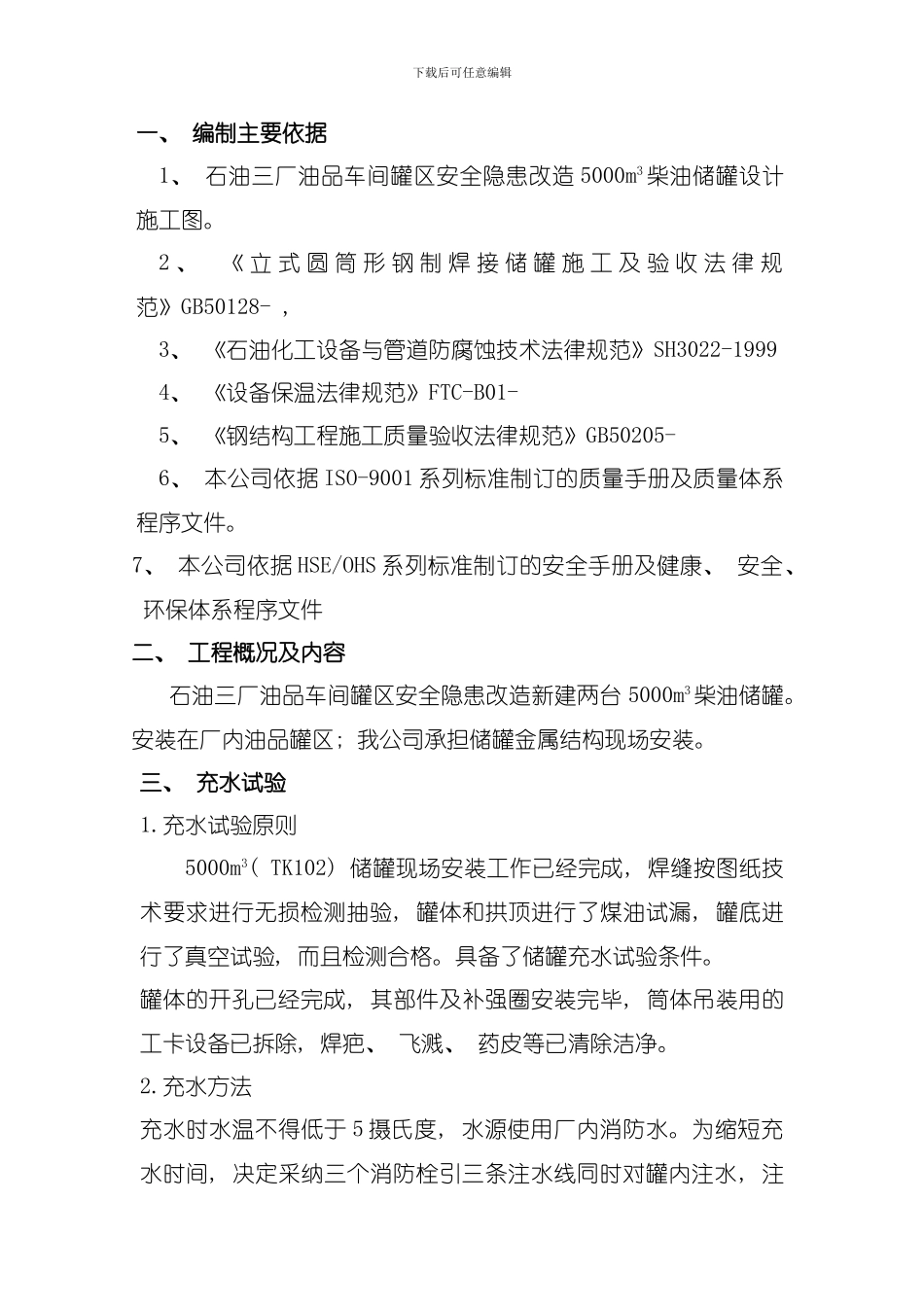

储罐充水试验方案模板_第1页
1/5

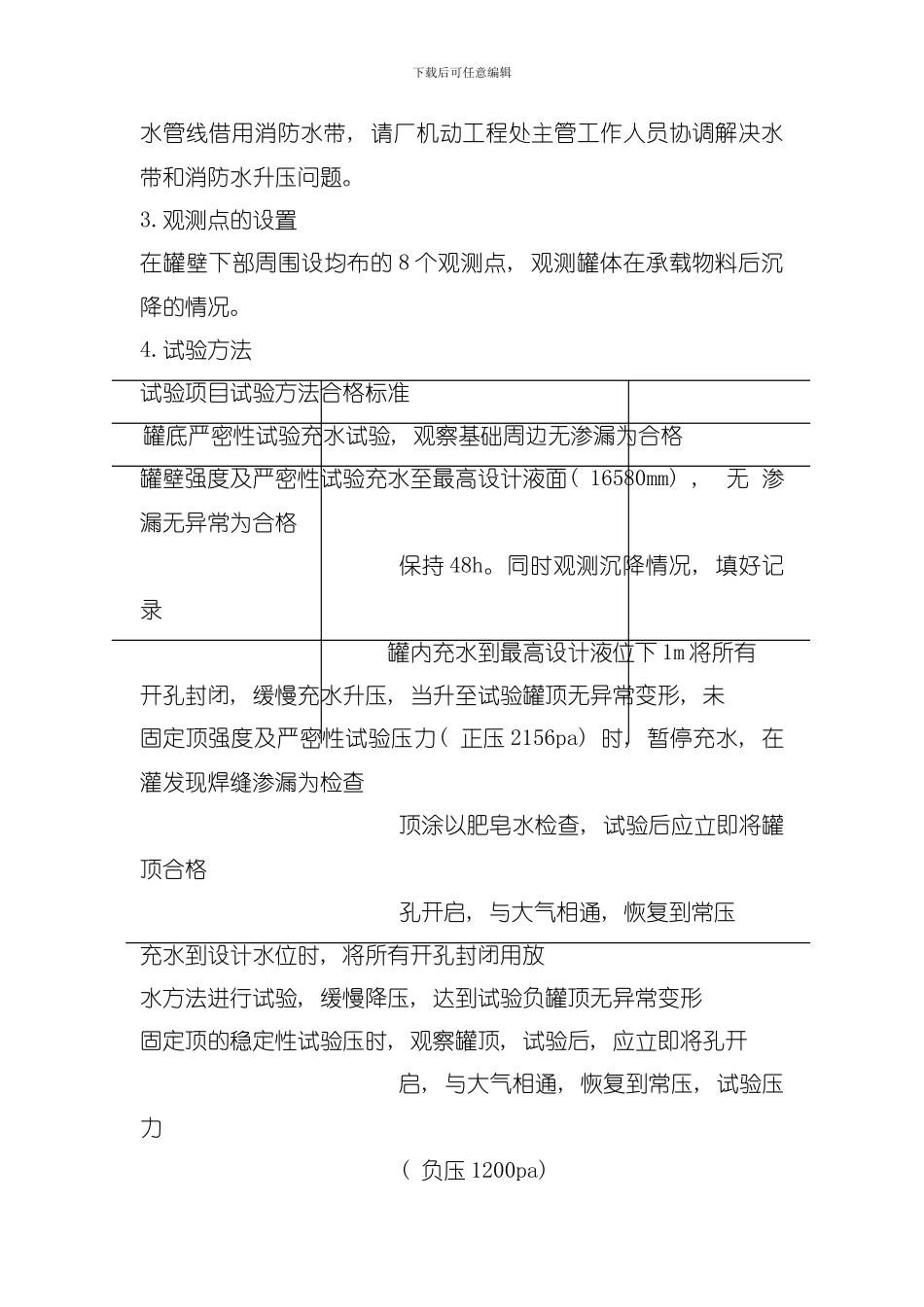

储罐充水试验方案模板_第2页
2/5
储罐充水试验方案模板_第3页
3/5
下载后可任意编辑一、 编制主要依据1、 石油三厂油品车间罐区安全隐患改造 5000m3柴油储罐设计施工图。2 、 《 立 式 圆 筒 形 钢 制 焊 接 储 罐 施 工 及 验 收 法 律 规范》GB50128- , 3、 《石油化工设备与管道防腐蚀技术法律规范》SH3022-19994、 《设备保温法律规范》FTC-B01- 5、 《钢结构工程施工质量验收法律规范》GB50205- 6、 本公司依据 ISO-9001 系列标准制订的质量手册及质量体系程序文件。7、 本公司依据 HSE/OHS 系列标准制订的安全手册及健康、 安全、 环保体系程序文件二、 工程概况及内容石油三厂油品车间罐区安全隐患改造新建两台 5000m3柴油储罐。安装在厂内油品罐区; 我公司承担储罐金属结构现场安装。三、 充水试验1.充水试验原则5000m3( TK102) 储罐现场安装工作已经完成, 焊缝按图纸技术要求进行无损检测抽验, 罐体和拱顶进行了煤油试漏, 罐底进行了真空试验, 而且检测合格。具备了储罐充水试验条件。罐体的开孔已经完成, 其部件及补强圈安装完毕, 筒体吊装用的工卡设备已拆除, 焊疤、 飞溅、 药皮等已清除洁净。2.充水方法充水时水温不得低于 5 摄氏度, 水源使用厂内消防水。为缩短充水时间, 决定采纳三个消防栓引三条注水线同时对罐内注水, 注下载后可任意编辑水管线借用消防水带, 请厂机动工程处主管工作人员协调解决水带和消防水升压问题。3.观测点的设置在罐壁下部周围设均布的 8 个观测点, 观测罐体在承载物料后沉降的情况。4.试验方法试验项目试验方法合格标准罐底严密性试验充水试验, 观察基础周边无渗漏为合格罐壁强度及严密性试验充水至最高设计液面( 16580mm) , 无 渗漏无异常为合格保持 48h。同时观测沉降情况, 填好记录罐内充水到最高设计液位下 1m 将所有开孔封闭, 缓慢充水升压, 当升至试验罐顶无异常变形, 未固定顶强度及严密性试验压力( 正压 2156pa) 时, 暂停充水, 在灌发现焊缝渗漏为检查顶涂以肥皂水检查, 试验后应立即将罐顶合格孔开启, 与大气相通, 恢复到常压充水到设计水位时, 将所有开孔封闭用放水方法进行试验, 缓慢降压, 达到试验负罐顶无异常变形固定顶的稳定性试验压时, 观察罐顶, 试验后, 应立即将孔开启, 与大气相通, 恢复到常压, 试验压力( 负压 1200pa) 下载后可任意编辑四、 质量保证措施1、 质量保证机构及人员2、 施工过程中的质量保证措施( 1) 根据 GB/T19002__1994idtISO9...
