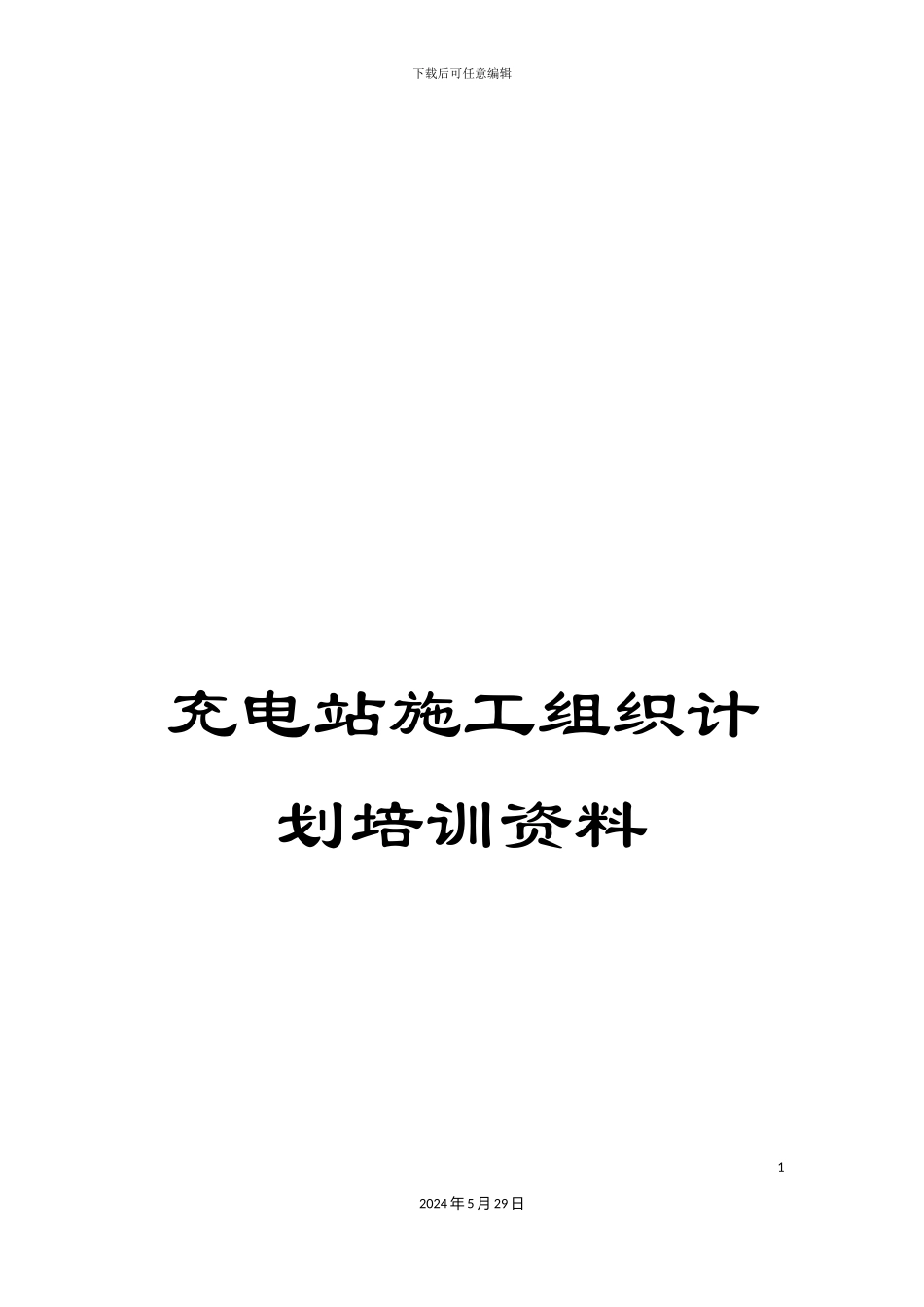

充电站施工组织计划培训资料

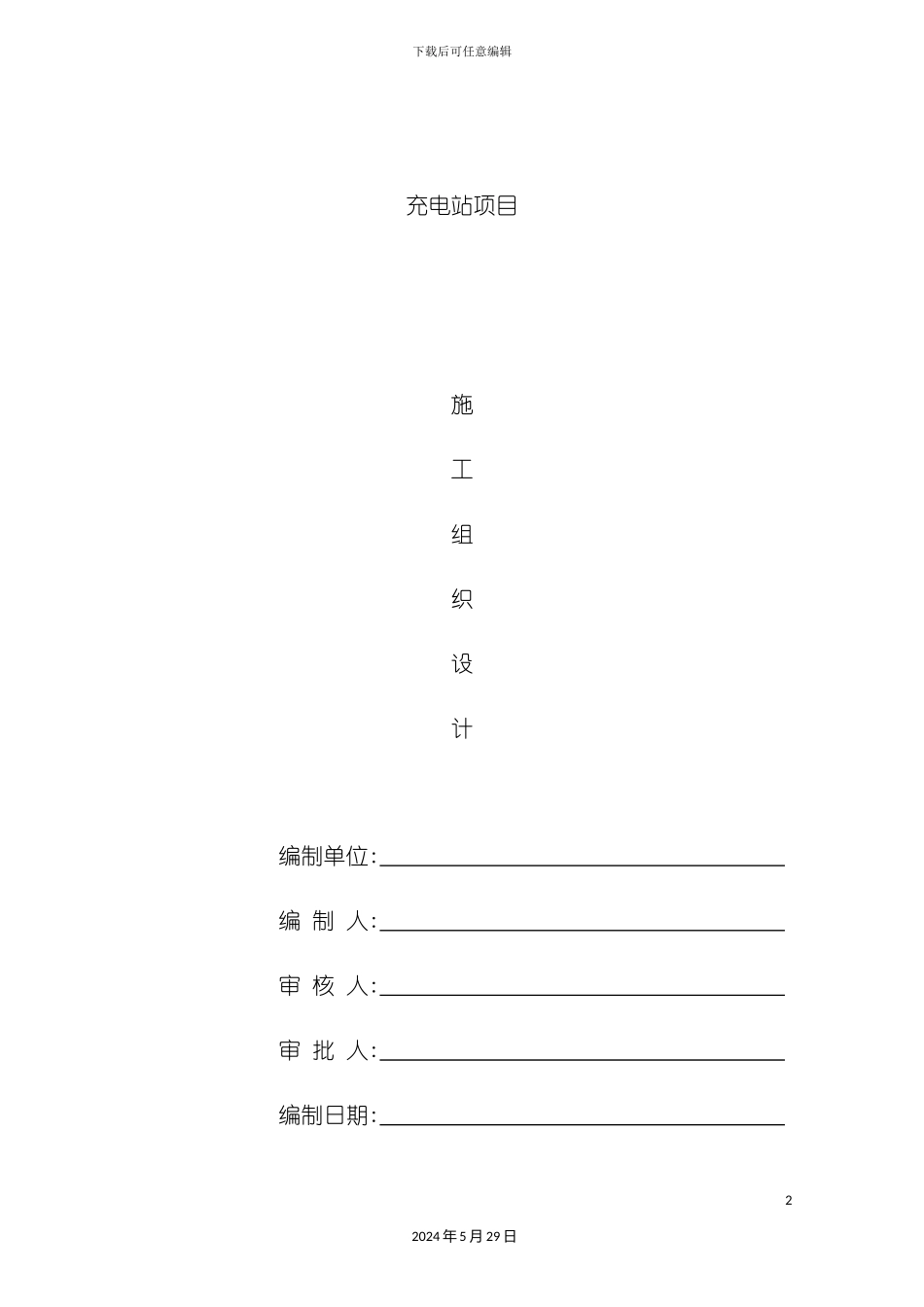

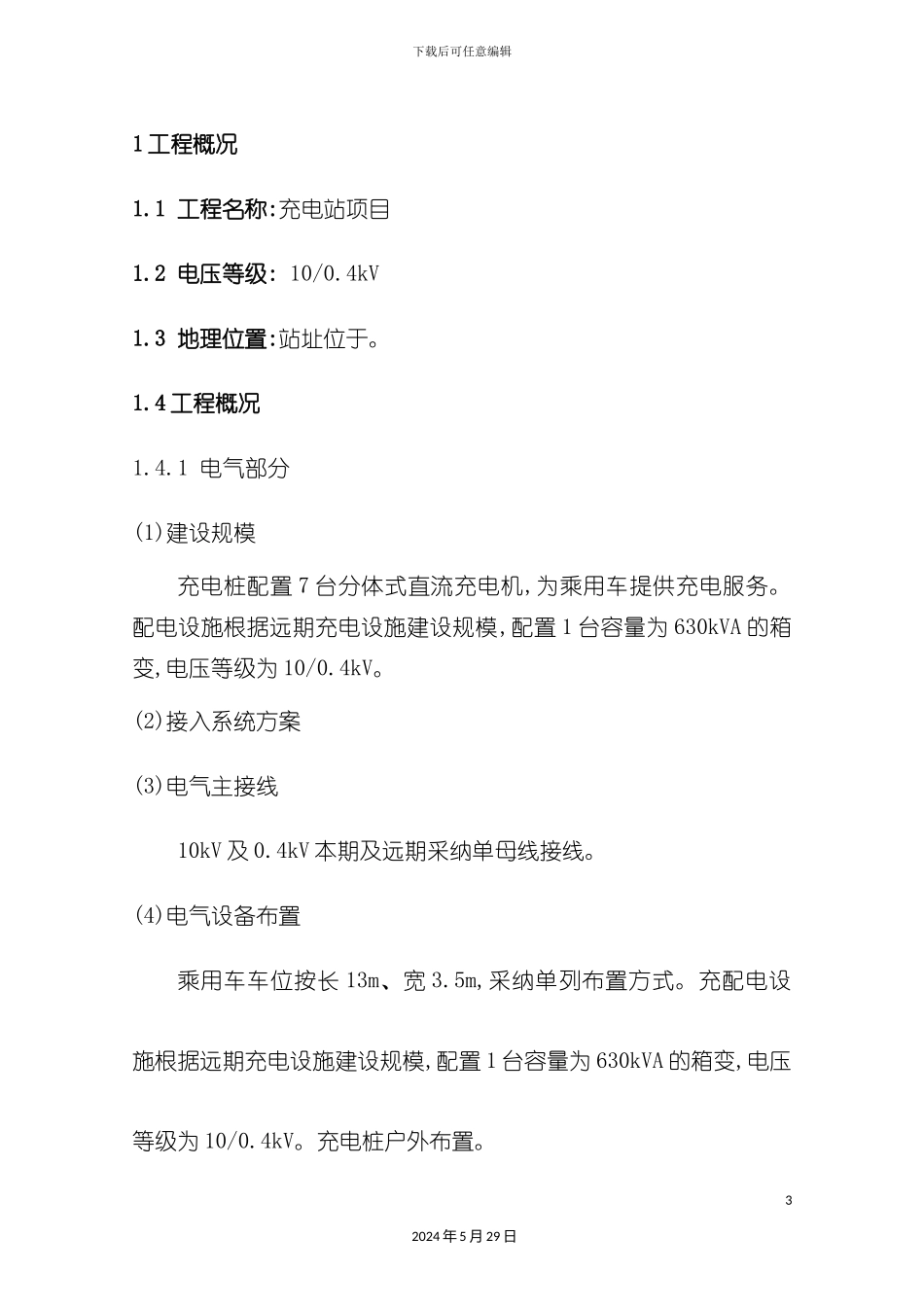

下载后可任意编辑充电站施工组织计划培训资料12024 年 5 月 29 日下载后可任意编辑充电站项目施工组织设计 编制单位: 编 制 人: 审 核 人: 审 批 人: 编制日期: 22024 年 5 月 29 日下载后可任意编辑1 工程概况1.1 工程名称:充电站项目1.2 电压等级: 10/0.4kV1.3 地理位置:站址位于。1.4 工程概况1.4.1 电气部分(1)建设规模充电桩配置 7 台分体式直流充电机,为乘用车提供充电服务。配电设施根据远期充电设施建设规模,配置 1 台容量为 630kVA 的箱变,电压等级为 10/0.4kV。(2)接入系统方案(3)电气主接线10kV 及 0.4kV 本期及远期采纳单母线接线。(4)电气设备布置乘用车车位按长 13m、宽 3.5m,采纳单列布置方式。充配电设施根据远期充电设施建设规模,配置 1 台容量为 630kVA 的箱变,电压等级为 10/0.4kV。充电桩户外布置。32024 年 5 月 29 日下载后可任意编辑1.4.2 土建部分(1)总图部分乘用车车位按长 13m、宽 3.5m,采纳单列布置方式。充电桩户外布置。站区场地竖向采纳 0.5%的坡度,场地雨水采纳道路散排。(2)建筑与结构新建箱变基础、充电桩基础、砖砌电缆沟及雨棚。1.4.3 本工程已完成初步设计的审批工作,批文号批复文件流转中。1.5 工程范围630KVA 箱变基础、二次仓基础、充电桩基础、遮雨棚基础、电缆沟道等基础开挖、破路、基础建设、基础制作、基础接地及高压线缆电杆施工、现场路面硬化、清理、达到文明施工标准1.6 工程计划日期计划开工: 9 月 30 日计划竣工: 12 月 15 日42024 年 5 月 29 日下载后可任意编辑2 施工方案2.1 施工现场组织机构2.2 施工准备2.2.1 技术准备(1)熟悉图纸资料,弄清设计图的设计内容,组织有关人员进行图纸会审,注意图纸和产品技术资料提出的具体施工要求。(2)考虑和其它工程的配合问题,确定施工方法。(3)在各分项工程和特别工序施工前,做好施工资料的编写、审核、下发。(4)必须熟悉有关电力工程的技术法律规范。(5)针对工程特点,对施工技术难点进行分析并提出解决办法。(6)在施工前对施工人员进行技术交底和技术培训、弄清技术要求,技术标准和施工方法。为了提高职工技术素养,培育具有专业化、现代化、科学化、年轻化的电力施工队伍,保障现场施工的需要,在开工前,严格根据52024 年 5 月 29 日下载后可任意编辑公司的培训程序,做好施工技术培训工作,并根据质量手册的要求对分部工程做好技术交底工作,使现场施工人员职责明确、工...
