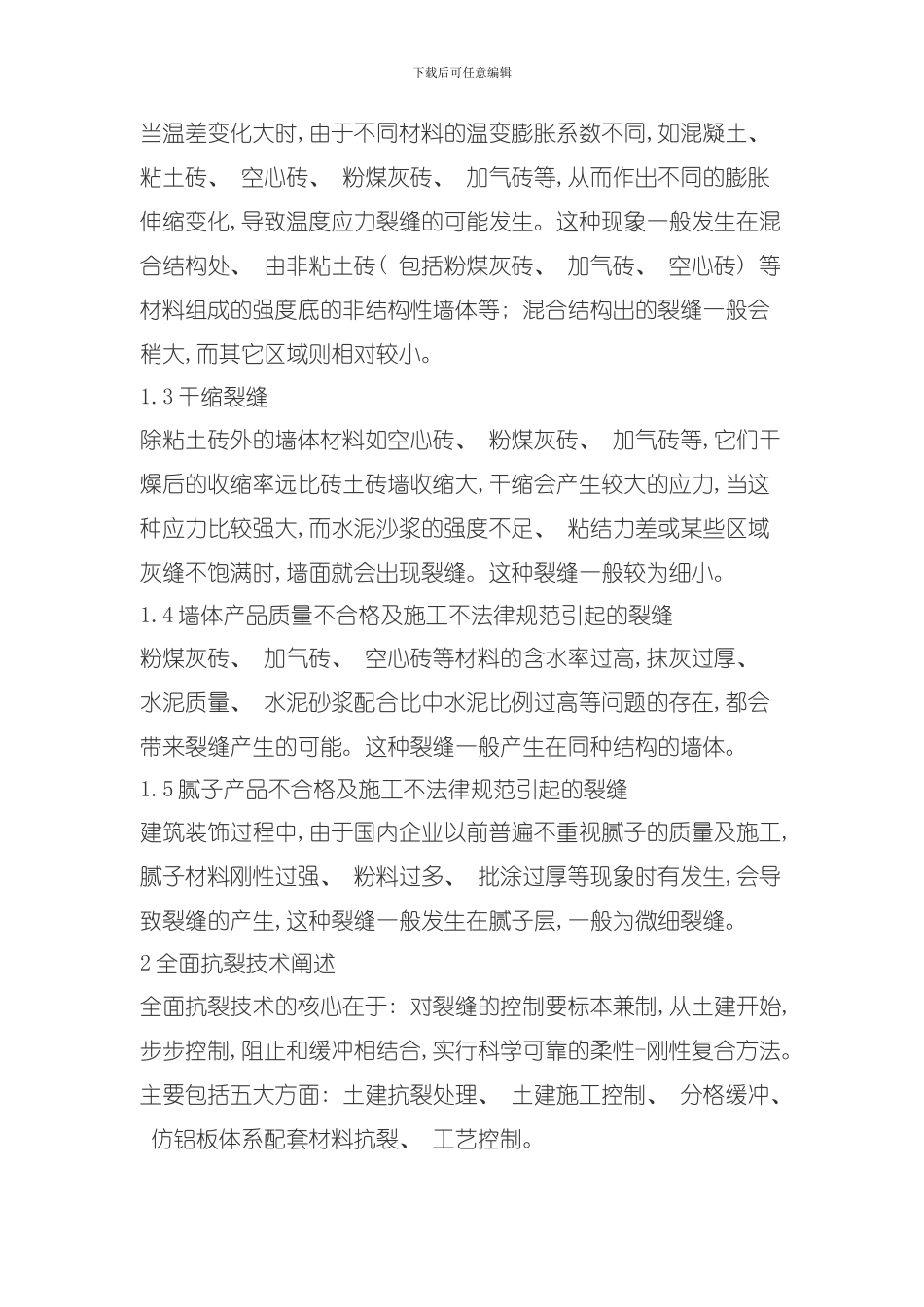

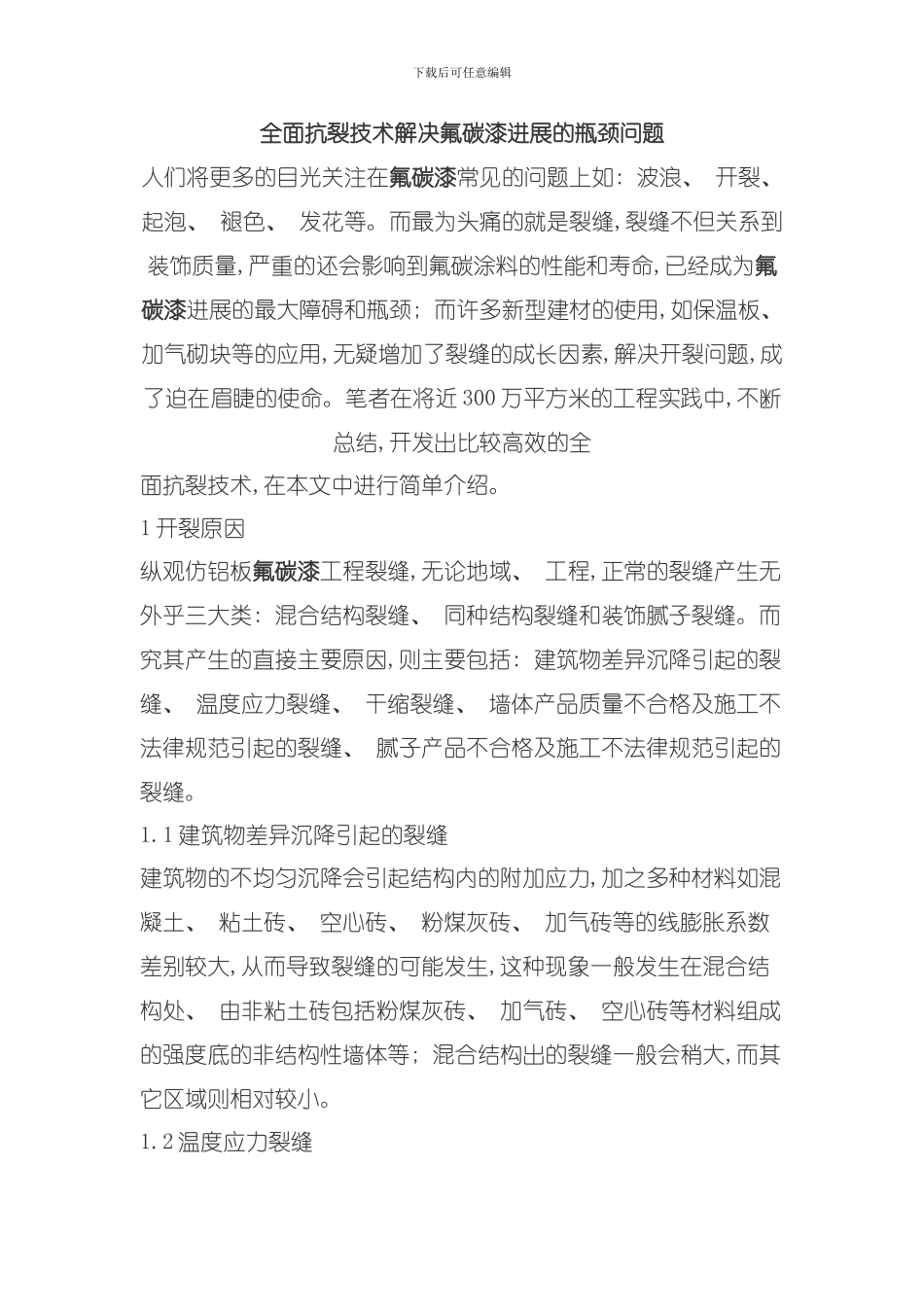

下载后可任意编辑全面抗裂技术解决氟碳漆进展的瓶颈问题人们将更多的目光关注在氟碳漆常见的问题上如: 波浪、 开裂、 起泡、 褪色、 发花等。而最为头痛的就是裂缝,裂缝不但关系到装饰质量,严重的还会影响到氟碳涂料的性能和寿命,已经成为氟碳漆进展的最大障碍和瓶颈; 而许多新型建材的使用,如保温板、 加气砌块等的应用,无疑增加了裂缝的成长因素,解决开裂问题,成了迫在眉睫的使命。笔者在将近 300 万平方米的工程实践中,不断总结,开发出比较高效的全面抗裂技术,在本文中进行简单介绍。1 开裂原因纵观仿铝板氟碳漆工程裂缝,无论地域、 工程,正常的裂缝产生无外乎三大类: 混合结构裂缝、 同种结构裂缝和装饰腻子裂缝。而究其产生的直接主要原因,则主要包括: 建筑物差异沉降引起的裂缝、 温度应力裂缝、 干缩裂缝、 墙体产品质量不合格及施工不法律规范引起的裂缝、 腻子产品不合格及施工不法律规范引起的裂缝。1.1 建筑物差异沉降引起的裂缝建筑物的不均匀沉降会引起结构内的附加应力,加之多种材料如混凝土、 粘土砖、 空心砖、 粉煤灰砖、 加气砖等的线膨胀系数差别较大,从而导致裂缝的可能发生,这种现象一般发生在混合结构处、 由非粘土砖包括粉煤灰砖、 加气砖、 空心砖等材料组成的强度底的非结构性墙体等; 混合结构出的裂缝一般会稍大,而其它区域则相对较小。1.2 温度应力裂缝下载后可任意编辑当温差变化大时,由于不同材料的温变膨胀系数不同,如混凝土、 粘土砖、 空心砖、 粉煤灰砖、 加气砖等,从而作出不同的膨胀伸缩变化,导致温度应力裂缝的可能发生。这种现象一般发生在混合结构处、 由非粘土砖( 包括粉煤灰砖、 加气砖、 空心砖) 等材料组成的强度底的非结构性墙体等; 混合结构出的裂缝一般会稍大,而其它区域则相对较小。1.3 干缩裂缝除粘土砖外的墙体材料如空心砖、 粉煤灰砖、 加气砖等,它们干燥后的收缩率远比砖土砖墙收缩大,干缩会产生较大的应力,当这种应力比较强大,而水泥沙浆的强度不足、 粘结力差或某些区域灰缝不饱满时,墙面就会出现裂缝。这种裂缝一般较为细小。1.4 墙体产品质量不合格及施工不法律规范引起的裂缝粉煤灰砖、 加气砖、 空心砖等材料的含水率过高,抹灰过厚、 水泥质量、 水泥砂浆配合比中水泥比例过高等问题的存在,都会带来裂缝产生的可能。这种裂缝一般产生在同种结构的墙体。1.5 腻子产品不合格及施工不法律规范引起的裂缝建筑装饰过程中,由于国内企业以前普...
