手伸及界面校核朱述华VIP免费

手伸及界面校核朱述华_第1页
1/15
手伸及界面校核朱述华_第2页
2/15
手伸及界面校核朱述华_第3页
3/15

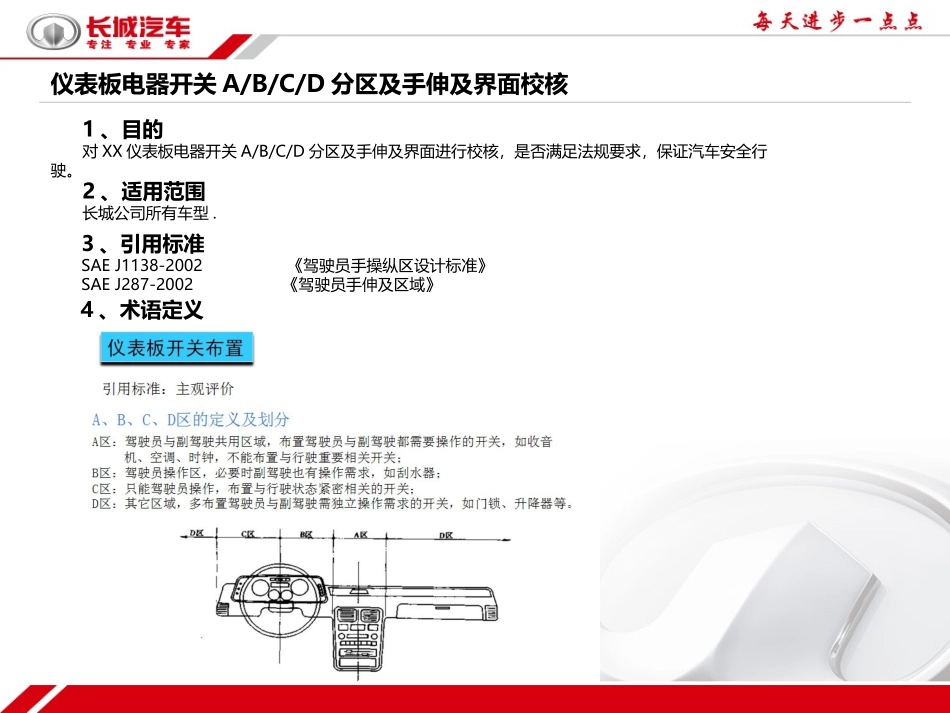

目录1、目的2、适用范围3、引用标准4、术语定义5、校核步骤5.1、输入数据5.2、标准要求5.3、校核步骤(以CHB041设计车为例)5.3.1、H7仪表板电器开关A/B/C/D分区校核5.3.2、H7车型手操纵伸及界面校核:6、注意事项及相关校核6.1注意事项6.2相关校核7、输出8、结束语仪表板电器开关A/B/C/D分区及手伸及界面校核仪表板电器开关A/B/C/D分区及手伸及界面校核1、目的对XX仪表板电器开关A/B/C/D分区及手伸及界面进行校核,是否满足法规要求,保证汽车安全行驶。2、适用范围长城公司所有车型.3、引用标准SAEJ1138-2002《驾驶员手操纵区设计标准》SAEJ287-2002《驾驶员手伸及区域》4、术语定义仪表板电器开关A/B/C/D分区及手伸及界面校核5、校核步骤5.1、输入数据硬点:驾驶员R点、方向盘中心点、驾驶员踵点、安全带类型、驾驶员座椅靠背角、座椅厚度、臀部角度、方向盘直径、方向盘角度;数模:仪表板开关、前门内护板及开关、变速球头.5.2、标准要求参照汽车工程手册(设计篇)内饰件中对仪表板的要求,对仪表板上各电器开关位置进行布置。序号引用标准校核项要求(法规/经验)1SAEJ287-2007变速杆球头、雨刮洗涤开关、巡航开关在全手把握范围之内2SAEJ287-2007空调旋钮、音响旋钮、灯光总开关在三指抓捏范围之内3SAEJ287-2007空调风口调整装置、音响按键、空调控制按键、预留开关(在中控面板上)在单指触及范围之内表1仪表板电器开关A/B/C/D分区及手伸及界面校核5.3、校核步骤(以CHB041设计车为例)5.3.1、H7仪表板电器开关A/B/C/D分区校核第一步:调入H7仪表板内饰效果图(或数模),如图:第二步:根据标准要求做出A/B/C/D分区,如图:第三步:识别仪表板各电器开关,并标出名称,如图:最后:操作完成后,识别各开关位置,与5.2中的要求对照,看是否满足技术要求。结论:各项开关布置均处在推荐范围内,满足使用要求;ABCDD一键启动空调面板音响面板雨刮洗涤巡航、灯光控制中控锁后视镜调节玻璃升降器开关换挡手柄驻车制动人机交互开关仪表板电器开关A/B/C/D分区及手伸及界面校核5.3.2、H7车型手操纵伸及界面校核3.21-0.00285H17H3000327.0G99G-786HR5.3.2.1、确定驾驶室尺寸因子:根据SAEJ287的规定结合JZ08车型的人体坐姿校核参数,见表2,可计算出综合包络因子G,手伸及界面前后方向上基准面离踵点的距离HR。表2驾驶室尺寸综合因子的决定参数符号尺寸名称H7车型人体坐姿参数H17相对于AHP的方向盘中心Z701.6H30相对于AHP的座椅参考点Z前向326.5L53相对于AHP的座椅参考点X前向801驾驶室尺寸综合因子的决定参数示意图将表2中参数代入公式解得:G=-0.142785HR=800.1357由于HR-L53<0,手操作空间参考平面位于AHP点后800.1mm处。根据所确定的驾驶室尺寸因子G,使用车辆的男女驾驶员比例取50/50,绘出驾驶员手伸及界面,校核驾驶员伸手操纵件的布置范围。符号尺寸名称大小范围要求H30R点到踵点的垂直距离(mm)326.5127---405H17转向盘中心到踵点的垂直距离(mm)701.6530---838L53R点到踵点的水平距离(mm)801-----仪表板电器开关A/B/C/D分区及手伸及界面校核方法一:通过借助UG进行手伸及界面包络的制作,保存catia支持格式并装配到数模中,依据法规要求进行识别;a.打开UG界面,新建模型b.点选,进行包络制作;c.点击下一步;d.根据整车要求,驾驶员采用2a型安全带,人口构成为50:50;点击下一步;e.输入相应的参数值,点击下一步;仪表板电器开关A/B/C/D分区及手伸及界面校核f.输入相应的参数值,点击下一步;g.选择前三选项,点击精加工;h.得到包络,另存为.catpart;i.装配至catia数模中,并检查是否满足法规要求;全手把握区域满足要求;仪表板电器开关A/B/C/D分区及手伸及界面校核j.三指抓捏、单指触及区域,灯光开关与三指抓捏包络面距离45.1mm,空调出风口与单指触及包络距离23.2mm;不符合法规要求;单指触及区域仪表板电器开关A/B/C/D分区及手伸及界面校核方法二:基于catia和SAE287的直接输入法,参考硬点报告进行建模;a.在装配界面下插入新建part;b.建立R点坐标,如下图直接输入x,y,z坐标;并命名R点;由前面分析计算可知:由于HR-L53<0,手操作空间参考平面位于...
