甲醇回收塔强度校核报告

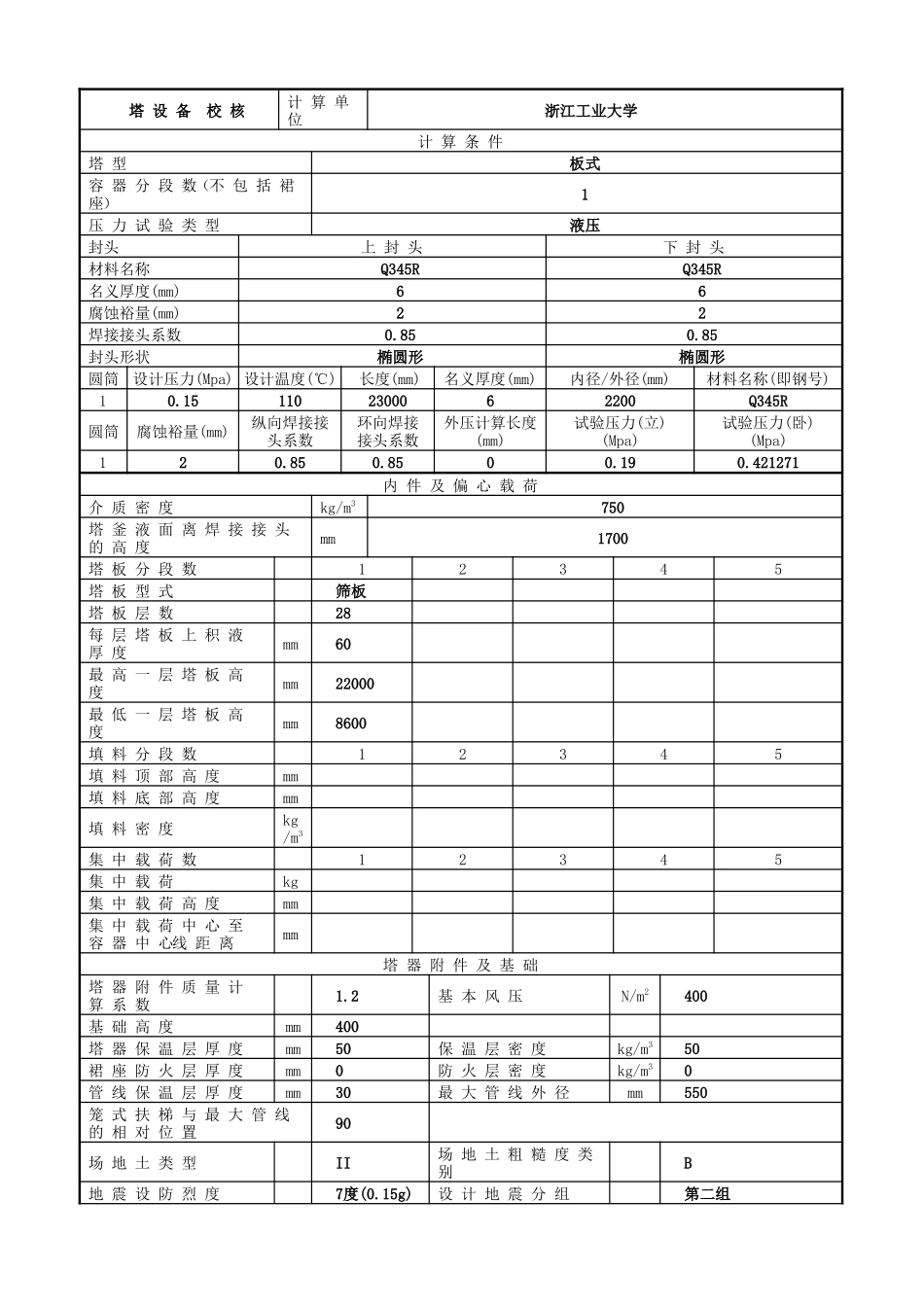

塔 设 备 校 核计 算 单 位浙江工业大学计 算 条 件塔 型 板式容 器 分 段 数（不 包 括 裙 座） 1压 力 试 验 类 型 液压封头上 封 头下 封 头材料名称 Q345R Q345R名义厚度(mm) 6 6腐蚀裕量(mm) 2 2焊接接头系数 0.85 0.85封头形状 椭圆形 椭圆形圆筒设计压力(Mpa) 设计温度(℃)长度(mm)名义厚度(mm)内径/外径(mm)材料名称(即钢号)10.151102300062200Q345R圆筒腐蚀裕量(mm)纵向焊接接头系数环向焊接接头系数外压计算长度(mm)试验压力(立) (Mpa)试验压力(卧)(Mpa)120.850.8500.190.421271内 件 及 偏 心 载 荷介 质 密 度kg/m3 750塔 釜 液 面 离 焊 接 接 头 的 高 度mm 1700塔 板 分 段 数12345塔 板 型 式 筛板 塔 板 层 数 28 每 层 塔 板 上 积 液 厚 度mm 60 最 高 一 层 塔 板 高 度mm 22000 最 低 一 层 塔 板 高 度mm 8600 填 料 分 段 数12345填 料 顶 部 高 度mm 填 料 底 部 高 度mm 填 料 密 度kg/m3 集 中 载 荷 数12345集 中 载 荷kg 集 中 载 荷 高 度mm 集 中 载 荷 中 心 至 容 器 中 心线 距 离mm 塔 器 附 件 及 基 础塔 器 附 件 质 量 计 算 系 数 1.2基 本 风 压N/m2 400基 础 高 度mm 400塔 器 保 温 层 厚 度mm 50保 温 层 密 度kg/m3 50裙 座 防 火 层 厚 度mm 0防 火 层 密 度kg/m3 0管 线 保 温 层 厚 度mm 30最 大 管 线 外 径mm 550笼 式 扶 梯 与 最 大 管 线 的 相 对 位 置 90场 地 土 类 型 II场 地 土 粗 糙 度 类 别 B地 震 设 防 烈 度 7度(0.15g)设 计 地 震 分 组 第二组地震影响系数最大值 max0.12阻 尼 比0.01塔 器 上 平 台 总 个 数 0平 台 宽 度mm 0塔 器 上 最 高 平 台 高 度mm 0塔 器 上 最 低 平 台 高 度mm 0裙 座裙 座 结 构 形 式圆筒形裙 座 底 部 截 面 内 径mm 2200裙 座 与 壳 体 连 接 形 式对接裙 座 高 度mm 3500裙 座 材 料 名 称Q235-C裙 座 设 计 温 度℃ 30裙 座 腐 蚀 裕 量mm2裙 座 名 义 厚 度mm 8裙 座 材 料 许 用 应 力MPa122.625裙座与筒体连接段的材料裙座与筒体连接段在设计温度下许用应力MPa 裙座与...
