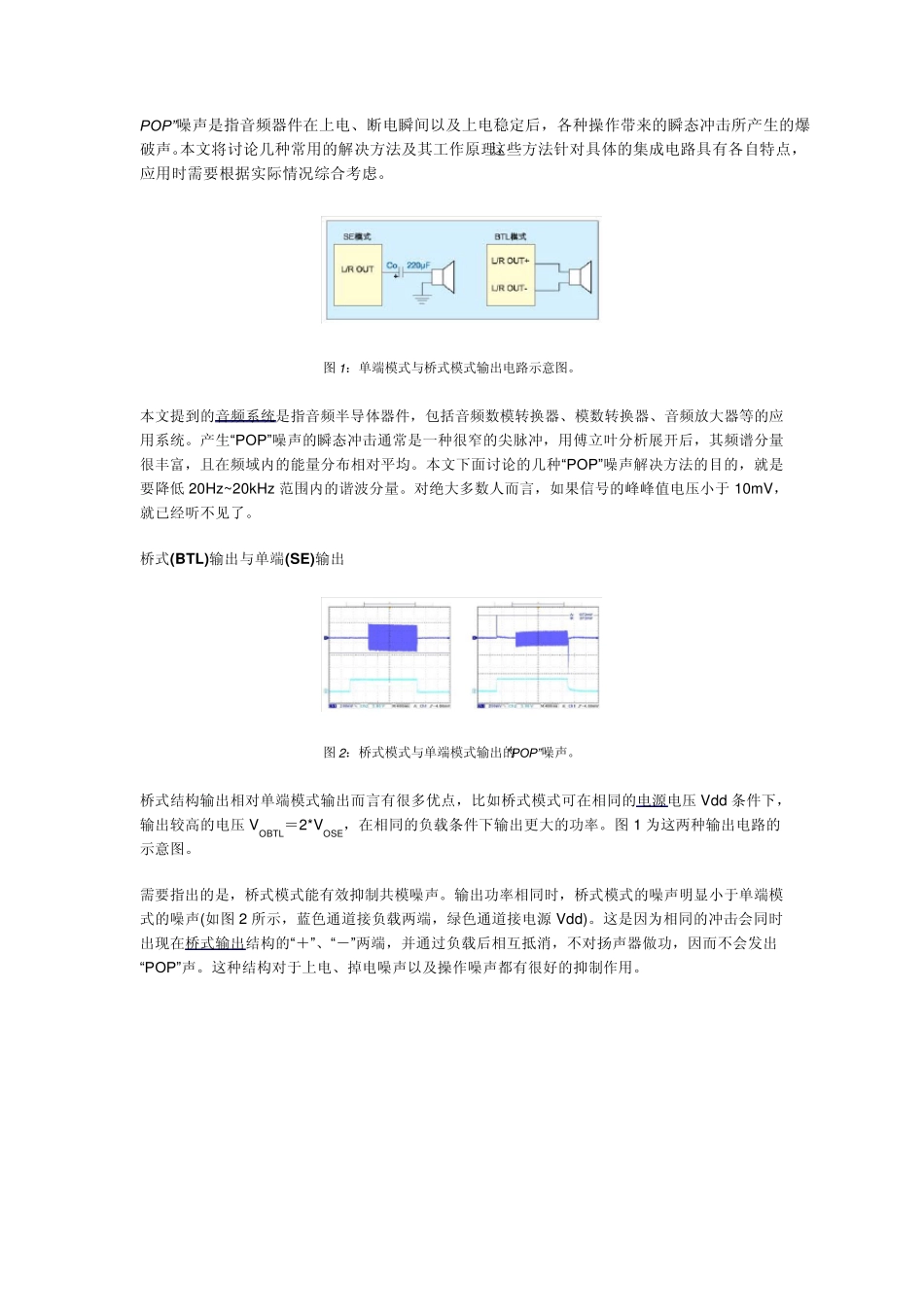

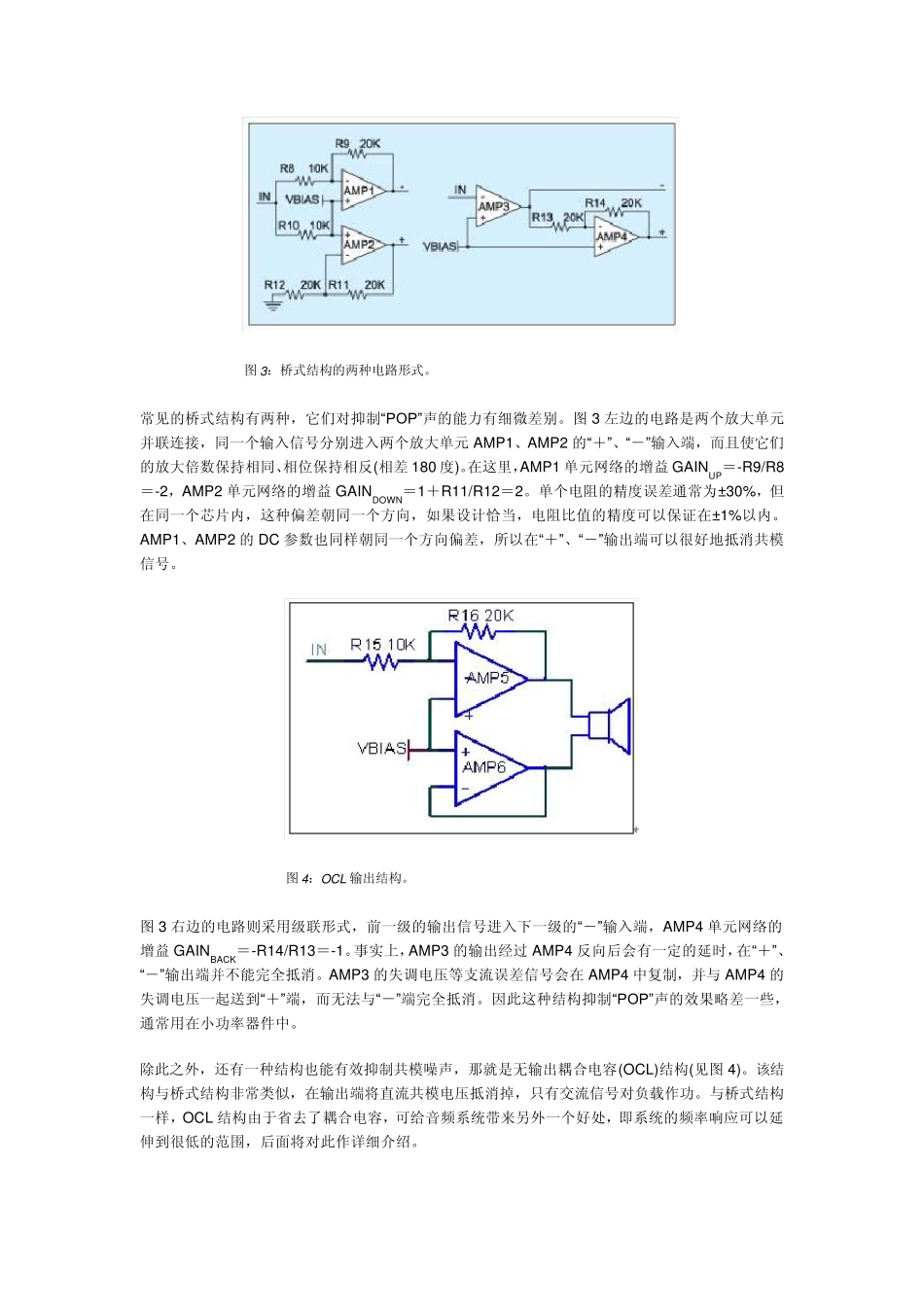

POP”噪声是指音频器件在上电、断电瞬间以及上电稳定后，各种操作带来的瞬态冲击所产生的爆破声。本文将讨论几种常用的解决方法及其工作原理，这些方法针对具体的集成电路具有各自特点，应用时需要根据实际情况综合考虑。 图 1：单端模式与桥式模式输出电路示意图。 本文提到的音频系统是指音频半导体器件，包括音频数模转换器、模数转换器、音频放大器等的应用系统。产生“POP”噪声的瞬态冲击通常是一种很窄的尖脉冲，用傅立叶分析展开后，其频谱分量很丰富，且在频域内的能量分布相对平均。本文下面讨论的几种“POP”噪声解决方法的目的，就是要降低 20Hz~20kHz 范围内的谐波分量。对绝大多数人而言，如果信号的峰峰值电压小于 10mV，就已经听不见了。 桥式(BTL)输出与单端(SE)输出 图 2：桥式模式与单端模式输出的“ POP” 噪声。 桥式结构输出相对单端模式输出而言有很多优点，比如桥式模式可在相同的电源电压 Vdd 条件下，输出较高的电压 VOBTL＝2*VOSE，在相同的负载条件下输出更大的功率。图 1 为这两种输出电路的示意图。 需要指出的是，桥式模式能有效抑制共模噪声。输出功率相同时，桥式模式的噪声明显小于单端模式的噪声(如图 2 所示，蓝色通道接负载两端，绿色通道接电源 Vdd)。这是因为相同的冲击会同时出现在桥式输出结构的“＋”、“－”两端，并通过负载后相互抵消，不对扬声器做功，因而不会发出“POP”声。这种结构对于上电、掉电噪声以及操作噪声都有很好的抑制作用。 图3：桥式结构的两种电路形式。 常见的桥式结构有两种，它们对抑制“POP”声的能力有细微差别。图3 左边的电路是两个放大单元并联连接，同一个输入信号分别进入两个放大单元AMP1、AMP2 的“＋”、“－”输入端，而且使它们的放大倍数保持相同、相位保持相反(相差180 度)。在这里，AMP1 单元网络的增益 GAINUP＝-R9/R8＝-2，AMP2 单元网络的增益 GAINDOWN＝1＋R11/R12＝2。单个电阻的精度误差通常为±30%，但在同一个芯片内，这种偏差朝同一个方向，如果设计恰当，电阻比值的精度可以保证在±1%以内。AMP1、AMP2 的DC 参数也同样朝同一个方向偏差，所以在“＋”、“－”输出端可以很好地抵消共模信号。 图4：O CL 输出结构。 图3 右边的电路则采用级联形式，前一级的输出信号进入下一级的“－”输入端，AMP4 单元网络的增益 GAINBACK＝-R14/R13＝-1。事实上，AMP3 的输出经过 AMP4 反向后会有一定的延时，在“＋”...
