功率不确定度评定与表示

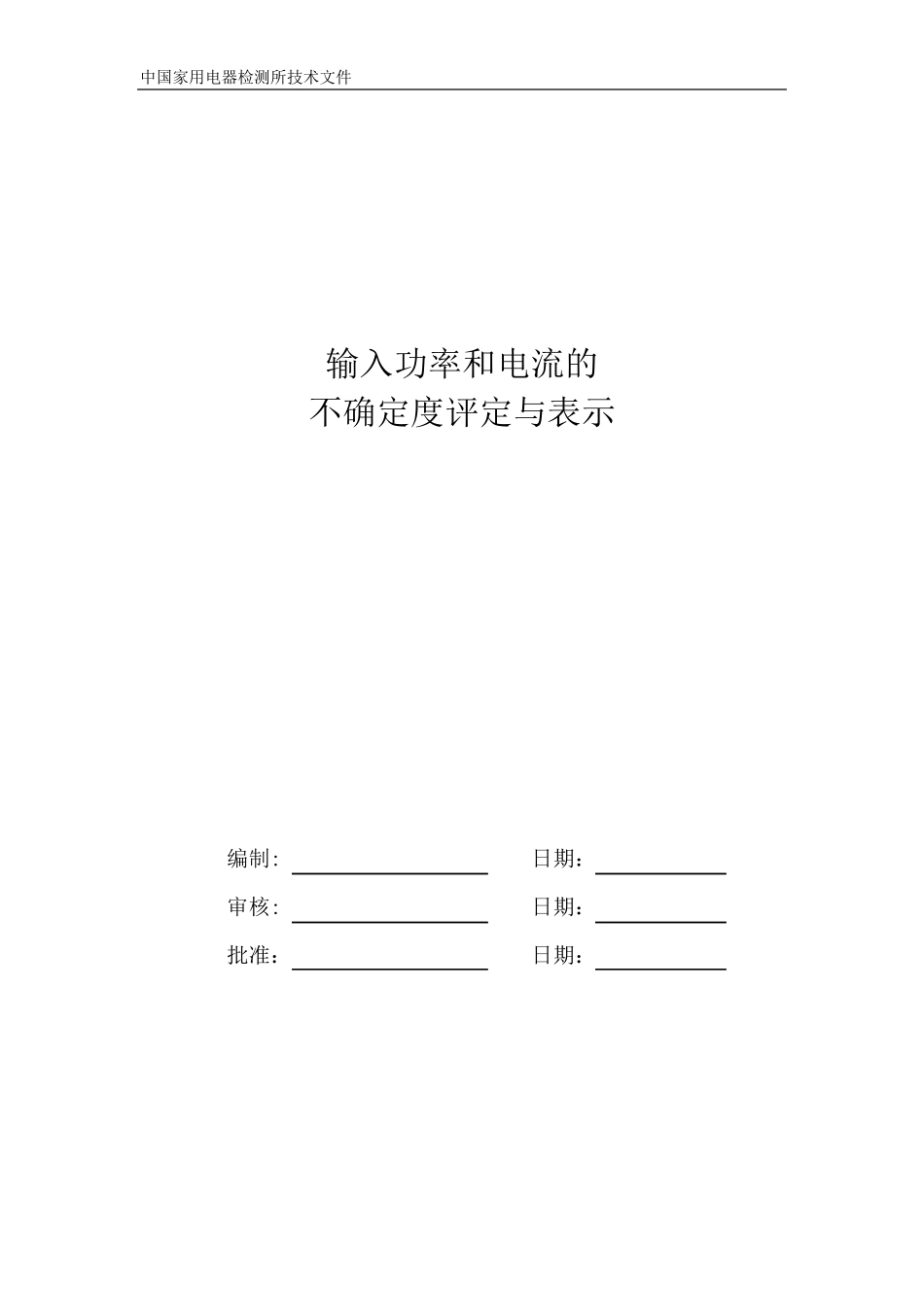

功率不确定度评定与表示_第1页
1/8

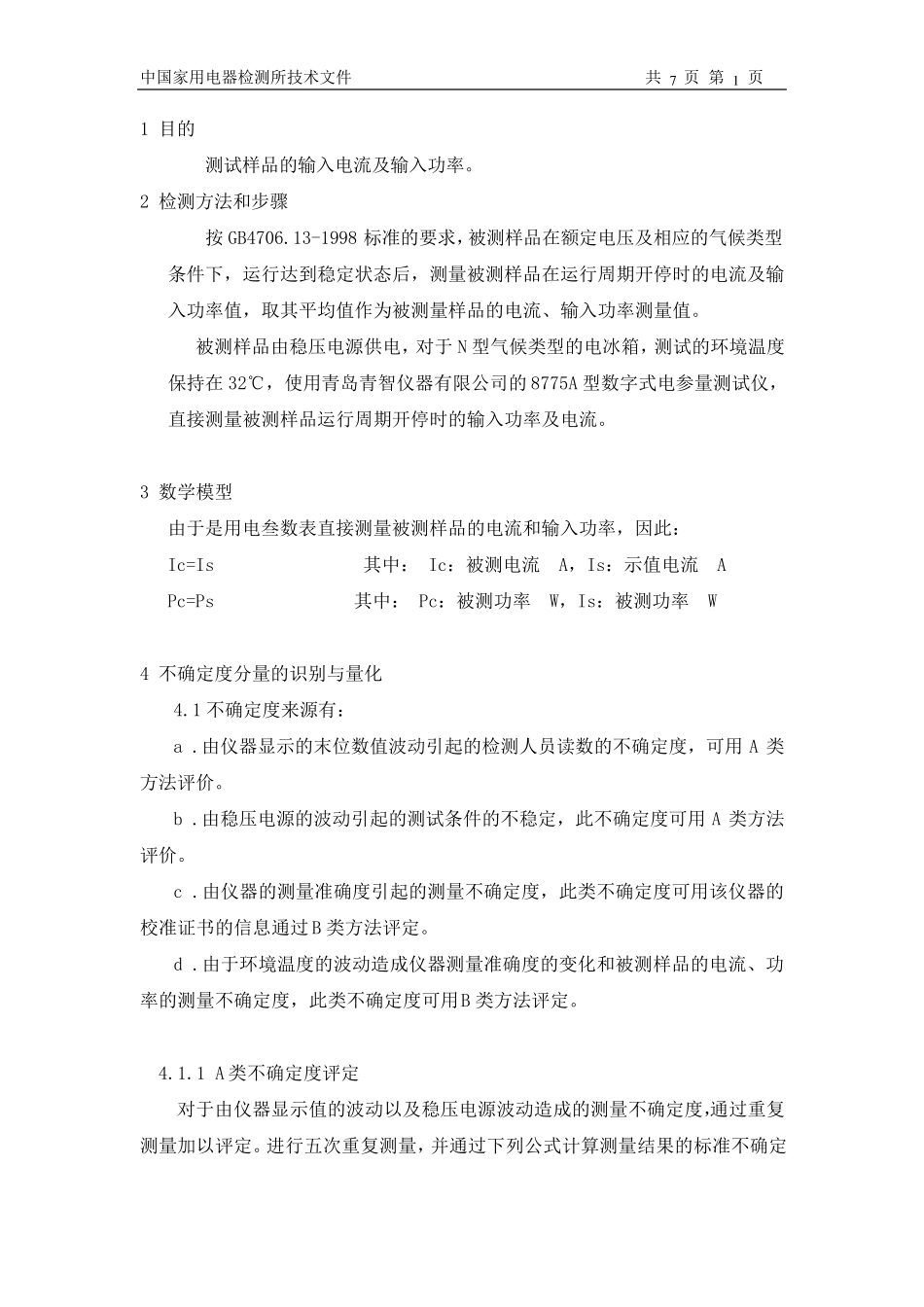

功率不确定度评定与表示_第2页
2/8

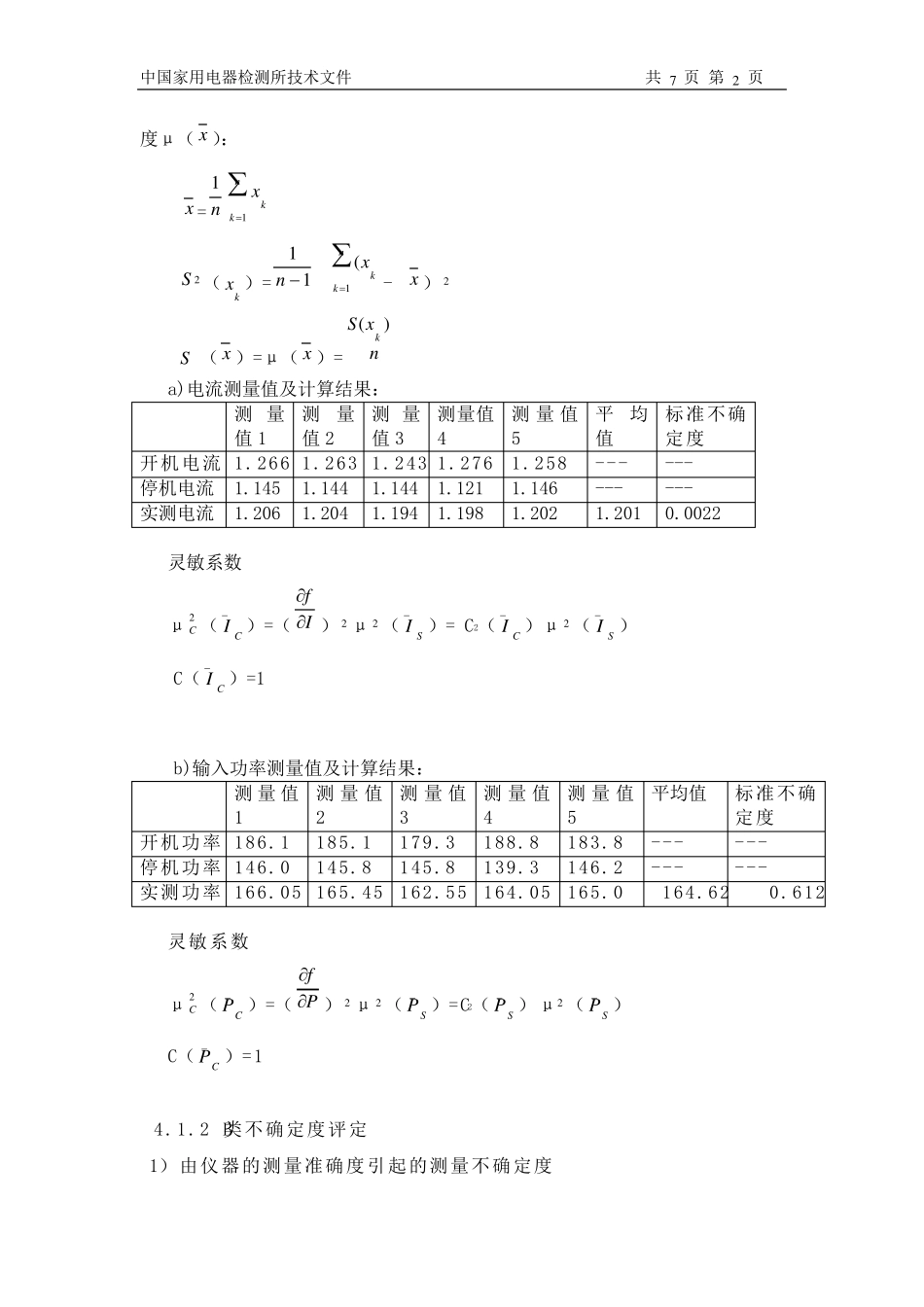

功率不确定度评定与表示_第3页
3/8
中国家用电器检测所技术文件 输入功率和电流的 不确定度评定与表示 编制: 日期: 审核: 日期: 批准: 日期: 中国家用电器检测所技术文件 共 7 页 第 1 页 1 目的 测试样品的输入电流及输入功率。 2 检测方法和步骤 按GB4706.13-1998 标准的要求,被测样品在额定电压及相应的气候类型条件下,运行达到稳定状态后,测量被测样品在运行周期开停时的电流及输入功率值,取其平均值作为被测量样品的电流、输入功率测量值。 被测样品由稳压电源供电,对于N 型气候类型的电冰箱,测试的环境温度保持在32℃,使用青岛青智仪器有限公司的8775A 型数字式电参量测试仪,直接测量被测样品运行周期开停时的输入功率及电流。 3 数学模型 由于是用电叁数表直接测量被测样品的电流和输入功率,因此: Ic=Is 其中: Ic:被测电流 A,Is:示值电流 A Pc=Ps 其中: Pc:被测功率 W,Is:被测功率 W 4 不确定度分量的识别与量化 4.1 不确定度来源有: a .由仪器显示的末位数值波动引起的检测人员读数的不确定度,可用A 类方法评价。 b .由稳压电源的波动引起的测试条件的不稳定,此不确定度可用A 类方法评价。 c .由仪器的测量准确度引起的测量不确定度,此类不确定度可用该仪器的校准证书的信息通过 B 类方法评定。 d .由于环境温度的波动造成仪器测量准确度的变化和被测样品的电流、功率的测量不确定度,此类不确定度可用B 类方法评定。 4.1.1 A 类不确定度评定 对于由仪器显示值的波动以及稳压电源波动造成的测量不确定度,通过重复测量加以评定。进行五次重复测量,并通过下列公式计算测量结果的标准不确定中国家用电器检测所技术文件 共 7 页 第 2 页 度μ( x): x= n1 nkkx1 2S (kx )=11nnkkx1(-x) 2 S ( x)=μ( x)=nxSk )( a)电流测量值及计算结果: 测量值 1 测量值 2 测量值 3 测量值4 测量 值5 平均值 标准不确定度 开机电流 1.266 1.263 1.243 1.276 1.258 --- --- 停机电流 1.145 1.144 1.144 1.121 1.146 --- --- 实测电流 1.206 1.204 1.194 1.198 1.202 1.201 0.0022 灵敏系数 μ2C (CI)=( If) 2 μ 2 (SI)= C2(CI)μ 2 (SI) C(CI)=1 b)输入功率测量值及计算结果: 测量 值1 测量 值2 测量 值3 测量 值4 测量 值5 平均值 标准不确定度 开机功率 186.1...
