功率电流快速计算公式,导线截面积与电流的关系

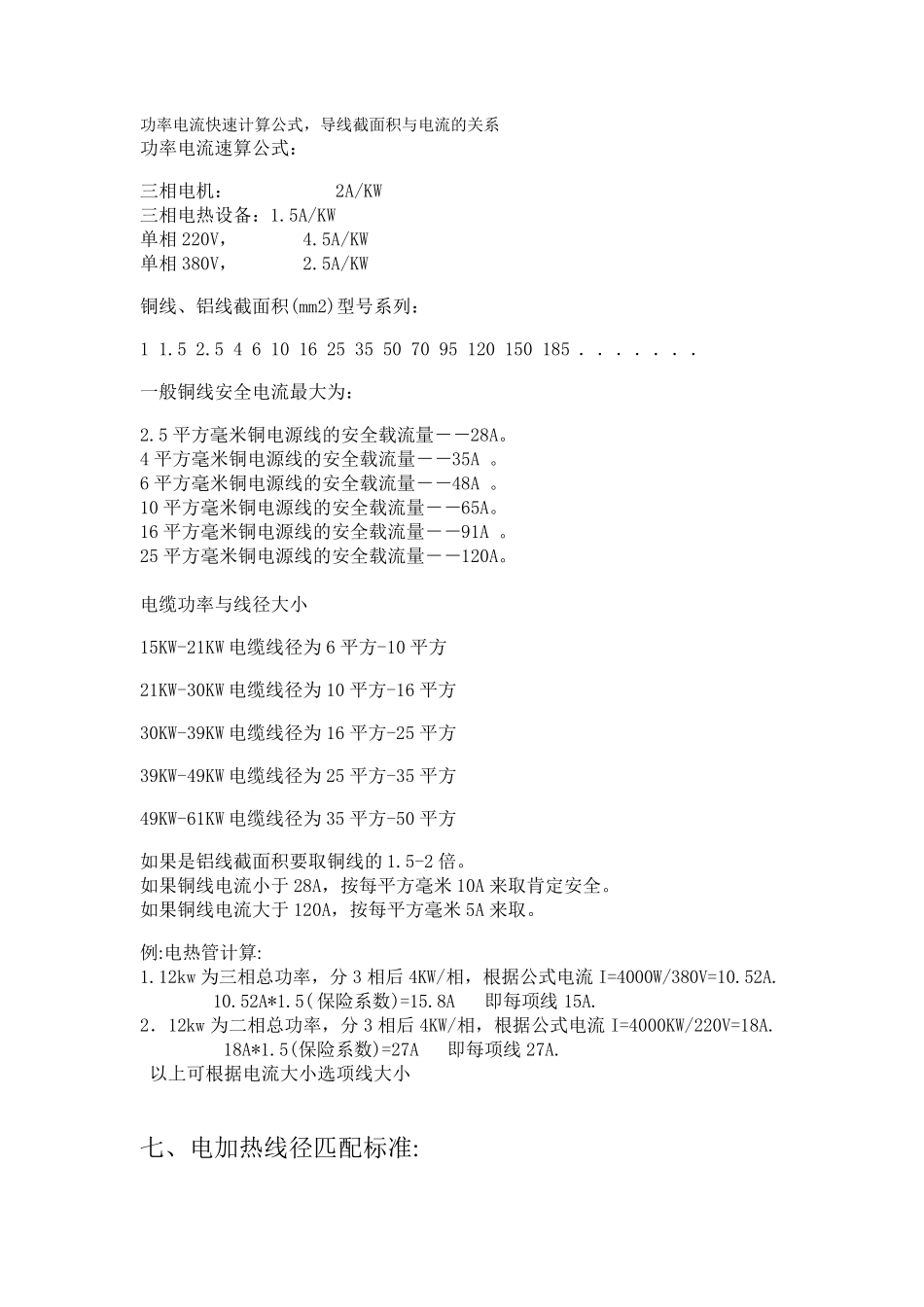

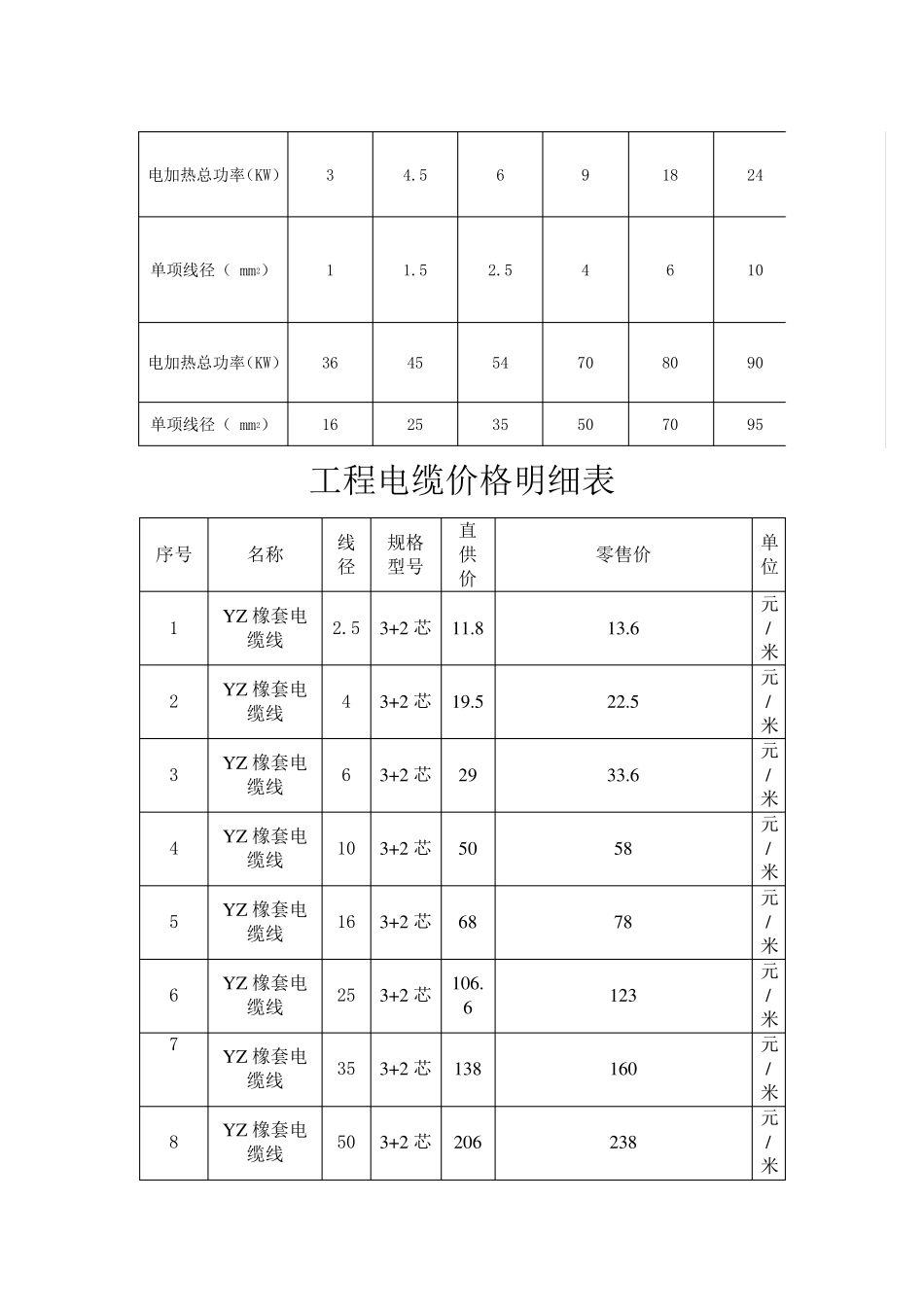

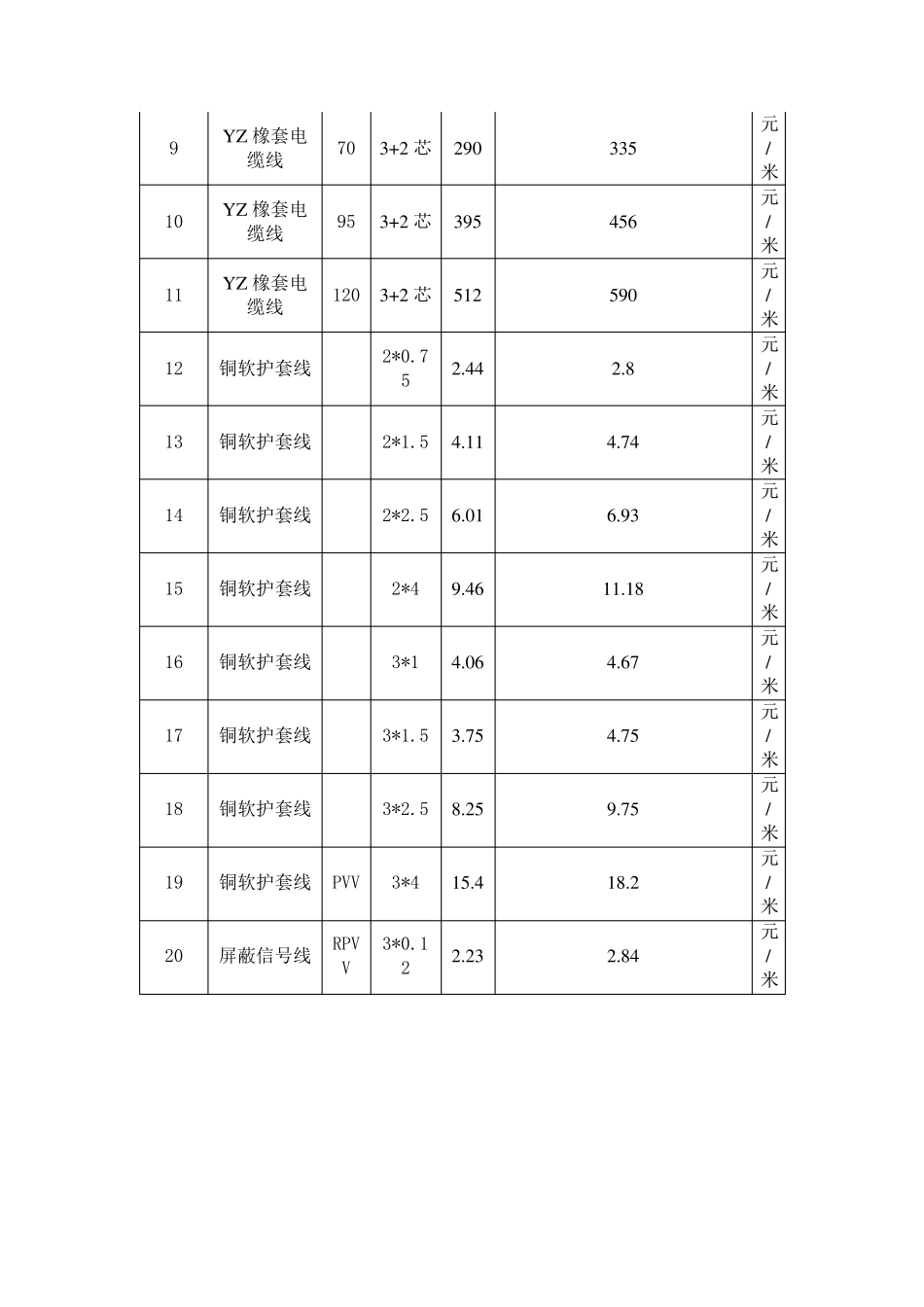

功率电流快速计算公式，导线截面积与电流的关系 功率电流速算公式： 三相电机： 2A/KW 三相电热设备：1.5A/KW 单相220V， 4.5A/KW 单相380V， 2.5A/KW 铜线、铝线截面积(mm2)型号系列： 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 ．．．．．．． 一般铜线安全电流最大为： 2.5 平方毫米铜电源线的安全载流量－－28A。 4 平方毫米铜电源线的安全载流量－－35A 。 6 平方毫米铜电源线的安全载流量－－48A 。 10 平方毫米铜电源线的安全载流量－－65A。 16 平方毫米铜电源线的安全载流量－－91A 。 25 平方毫米铜电源线的安全载流量－－120A。 电缆功率与线径大小 15KW-21KW 电缆线径为 6 平方-10 平方 21KW-30KW 电缆线径为 10 平方-16 平方 30KW-39KW 电缆线径为 16 平方-25 平方 39KW-49KW 电缆线径为 25 平方-35 平方 49KW-61KW 电缆线径为 35 平方-50 平方 如果是铝线截面积要取铜线的1.5-2 倍。 如果铜线电流小于 28A，按每平方毫米 10A 来取肯定安全。 如果铜线电流大于 120A，按每平方毫米 5A 来取。 例:电热管计算: 1.12kw 为三相总功率，分 3 相后 4KW/相，根据公式电流I=4000W/380V=10.52A. 10.52A*1.5( 保险系数)=15.8A 即每项线15A. 2．12kw 为二相总功率，分 3 相后 4KW/相，根据公式电流I=4000KW/220V=18A. 18A*1.5(保险系数)=27A 即每项线27A. 以上可根据电流大小选项线大小 七、电加热线径匹配标准: 工程电缆价格明细表 序号 名称 线径 规格型号 直供价 零售价 单位 1 YZ橡套电缆线 2.5 3+2 芯 11.8 13.6 元/米 2 YZ橡套电缆线 4 3+2 芯 19.5 22.5 元/米 3 YZ橡套电缆线 6 3+2 芯 29 33.6 元/米 4 YZ橡套电缆线 10 3+2 芯 50 58 元/米 5 YZ橡套电缆线 16 3+2 芯 68 78 元/米 6 YZ橡套电缆线 25 3+2 芯 106.6 123 元/米 7 YZ橡套电缆线 35 3+2 芯 138 160 元/米 8 YZ橡套电缆线 50 3+2 芯 206 238 元/米 电加热总功率（KW） 3 4.5 6 9 18 24 单项线径（ mm2） 1 1.5 2.5 4 6 10 电加热总功率（KW） 36 45 54 70 80 90 单项线径（ mm2） 16 25 35 50 70 95 9 YZ橡套电缆线 70 3+2 芯 290 335 元/米 10 YZ橡套电缆线 95 3+2 芯 395 456 元/米 11 YZ橡套电缆线 120 3+2 芯 512 590 元/米 12...
