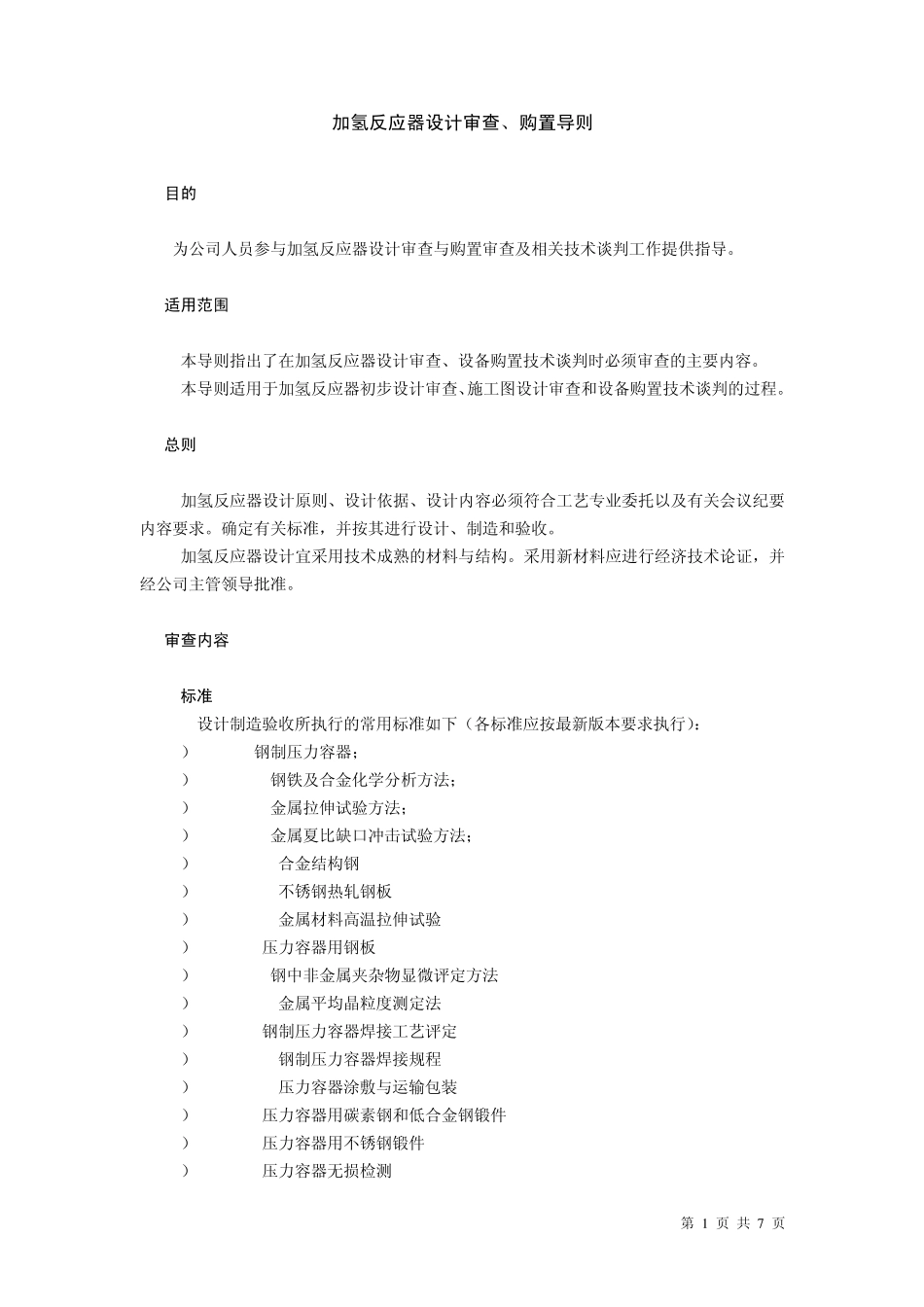

加氢反应器设计审查、购置导则

第 1 页 共 7 页 加氢反应器设计审查、购置导则 1 目的 为公司人员参与加氢反应器设计审查与购置审查及相关技术谈判工作提供指导。 2 适用范围 2.1 本导则指出了在加氢反应器设计审查、设备购置技术谈判时必须审查的主要内容。 2.2 本导则适用于加氢反应器初步设计审查、施工图设计审查和设备购置技术谈判的过程。 3 总则 3.1 加氢反应器设计原则、设计依据、设计内容必须符合工艺专业委托以及有关会议纪要内容要求。确定有关标准，并按其进行设计、制造和验收。 3.2 加氢反应器设计宜采用技术成熟的材料与结构。采用新材料应进行经济技术论证，并经公司主管领导批准。 4 审查内容 4.1 标准 4.1.1 设计制造验收所执行的常用标准如下（各标准应按最新版本要求执行）： a）GB150 钢制压力容器； b）GB/T223 钢铁及合金化学分析方法； c）GB/T228 金属拉伸试验方法； d）GB/T229 金属夏比缺口冲击试验方法； e）GB/T3077 合金结构钢 f）GB/T4237 不锈钢热轧钢板 g）GB/T4338 金属材料高温拉伸试验 h）GB6654 压力容器用钢板 i）GBl0561 钢中非金属夹杂物显微评定方法 j）YB/T5148 金属平均晶粒度测定法 k）JB4708 钢制压力容器焊接工艺评定 l）JB/T4709 钢制压力容器焊接规程 m）JB/T4711 压力容器涂敷与运输包装 n）JB4726 压力容器用碳素钢和低合金钢锻件 o）JB4728 压力容器用不锈钢锻件 p）JB4730 压力容器无损检测 第 2 页 共 7 页 q）JB4732 钢制压力容器一分析设计标准 r）JB4744 钢制压力容器产品焊接试板的力学性能检验 4.1.2 在执行上述标准过程中，当不同的标准有不同的要求时，应采用有利于保证质量和使用性能的较高要求的标准。 4.2 反应器的设计方法选择 对于小型中低压反应器，宜采用“常规设计”方法进行设计。对于中高压大型厚壁反应器，宜采用“分析设计”方法进行设计。 4.3 材料 4.3.1 主体材料选择 在加氢反应器设计中，工艺条件是选材的决定性因素，即介质的硫化氢含量、操作温度、操作压力、催化剂的装填量或者是装置的处理规模。加氢反应器中存在的主要腐蚀类型有高温氢损伤和高温硫化氢腐蚀。主体材料一般根据介质氢分压、温度从API RP941 Nelson曲线选择。 常用钢号对照表 钢种 中国牌号 美国材料牌号 锻钢ASTMA182 或A336 钢板 ASTM A387 1/2Cr-0.5Mo 12CrMo F2 2 1Cr-0.5Mo 15CrMo F12 12 1 1/4Cr-0.5Mo-Si F11 ...
