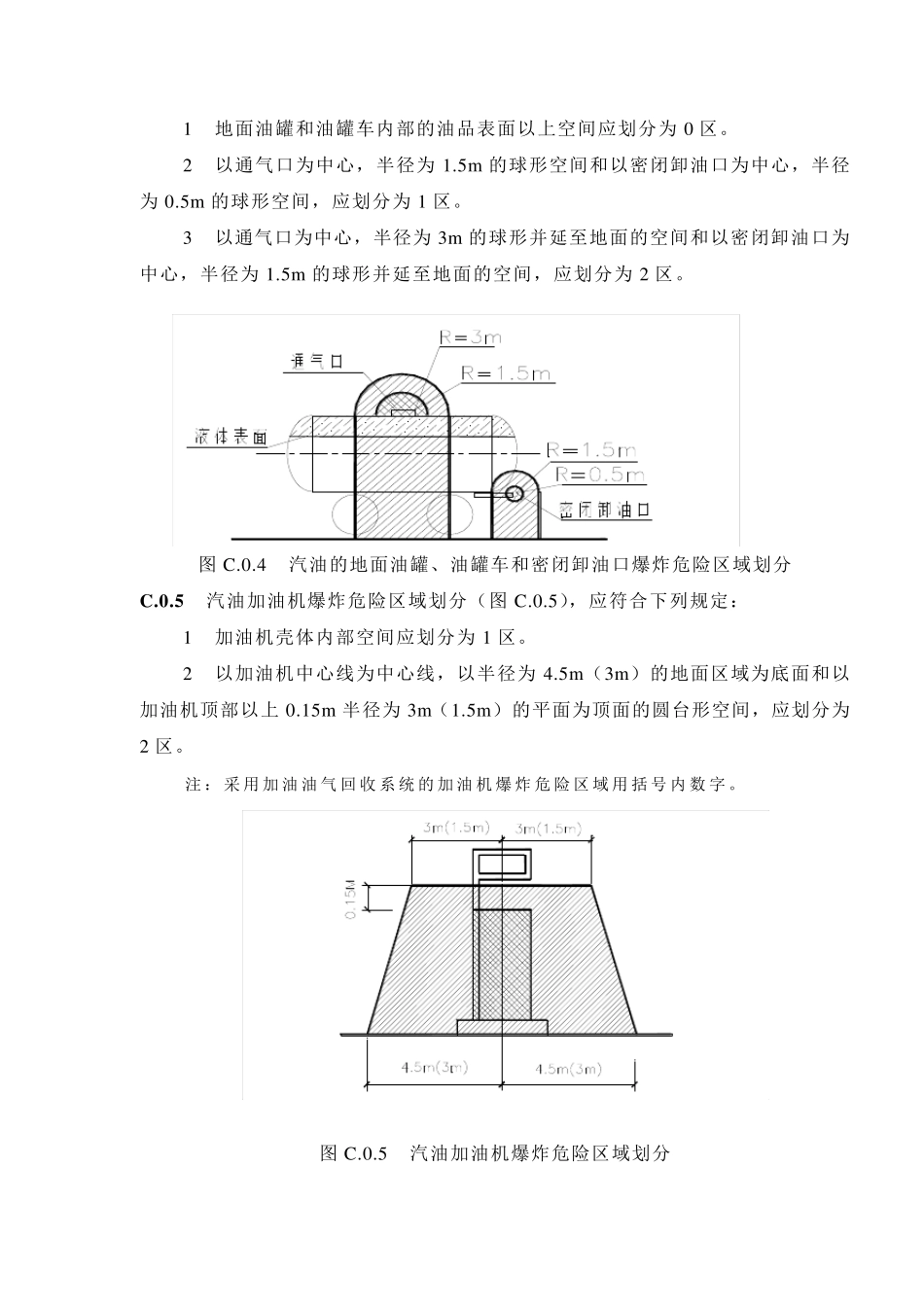

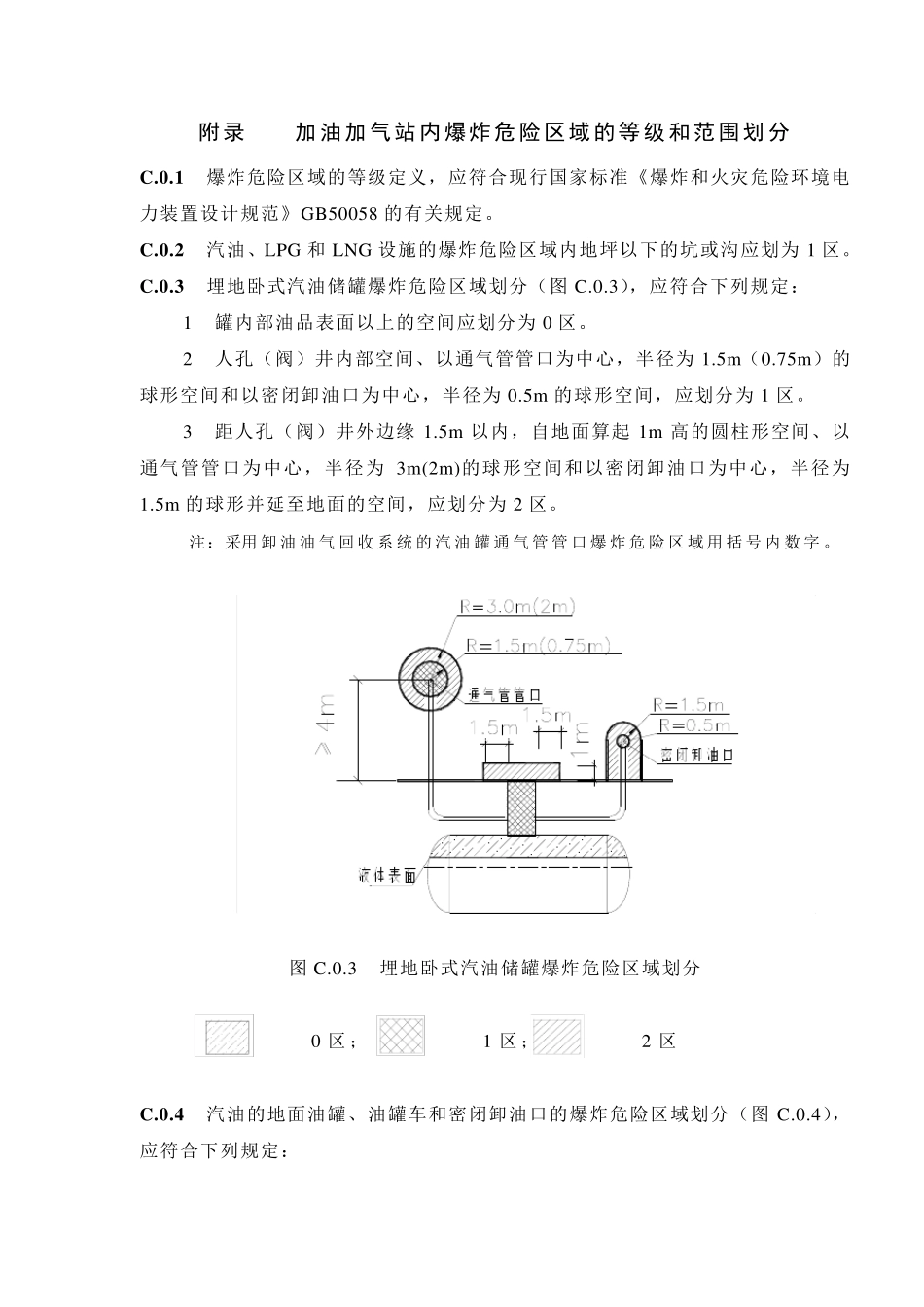

附录C 加油加气站内爆炸危险区域的等级和范围划分 C .0.1 爆炸危险区域的等级定义，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058 的有关规定。 C .0.2 汽油、LPG 和LNG 设施的爆炸危险区域内地坪以下的坑或沟应划为 1 区。 C .0.3 埋地卧式汽油储罐爆炸危险区域划分（图 C.0.3），应符合下列规定： 1 罐内部油品表面以上的空间应划分为 0 区。 2 人孔（阀）井内部空间、以通气管管口为中心，半径为 1.5m （0.75m ）的球形空间和以密闭卸油口为中心，半径为 0.5m 的球形空间，应划分为 1 区。 3 距人孔（阀）井外边缘 1.5m 以内，自地面算起 1m 高的圆柱形空间、以通气管管口为中心，半径为 3m (2m )的球形空间和以密闭卸油口为中心，半径为1.5m 的球形并延至地面的空间，应划分为 2 区。 注：采用 卸 油油气 回 收 系 统 的汽油罐 通 气 管 管 口 爆炸危险区域用 括 号 内 数 字 。 图 C.0.3 埋地卧式汽油储罐爆炸危险区域划分 0 区； 1 区； 2 区 C .0.4 汽油的地面油罐、油罐车和密闭卸油口的爆炸危险区域划分（图 C.0.4），应符合下列规定： 1 地面油罐和油罐车内部的油品表面以上空间应划分为0 区。 2 以通气口为中心，半径为1.5m 的球形空间和以密闭卸油口为中心，半径为0.5m 的球形空间，应划分为1 区。 3 以通气口为中心，半径为3m 的球形并延至地面的空间和以密闭卸油口为中心，半径为1.5m 的球形并延至地面的空间，应划分为2 区。 图C.0.4 汽油的地面油罐、油罐车和密闭卸油口爆炸危险区域划分 C .0.5 汽油加油机爆炸危险区域划分（图C.0.5），应符合下列规定： 1 加油机壳体内部空间应划分为1 区。 2 以加油机中心线为中心线，以半径为4.5m （3m ）的地面区域为底面和以加油机顶部以上0.15m 半径为3m（1.5m ）的平面为顶面的圆台形空间，应划分为2 区。 注 ： 采 用 加 油油气回 收 系 统 的加 油机 爆 炸 危 险 区域 用 括 号 内数 字 。 图C.0.5 汽油加油机爆炸危险区域划分 C .0.6 LPG 加气机爆炸危险区域划分（图C.0.6），应符合下列规定： 1 加气机内部空间应划分为1 区。 2 以加气机中心线为中心线，以半径为5m 的地面区域为底面和以加气机顶部以上0.15m 半径为3m 的平面为顶面的圆台形空间，应划分为2 区。 图C.0.6 LPG 加气机的爆炸危险区域划分 C .0....
