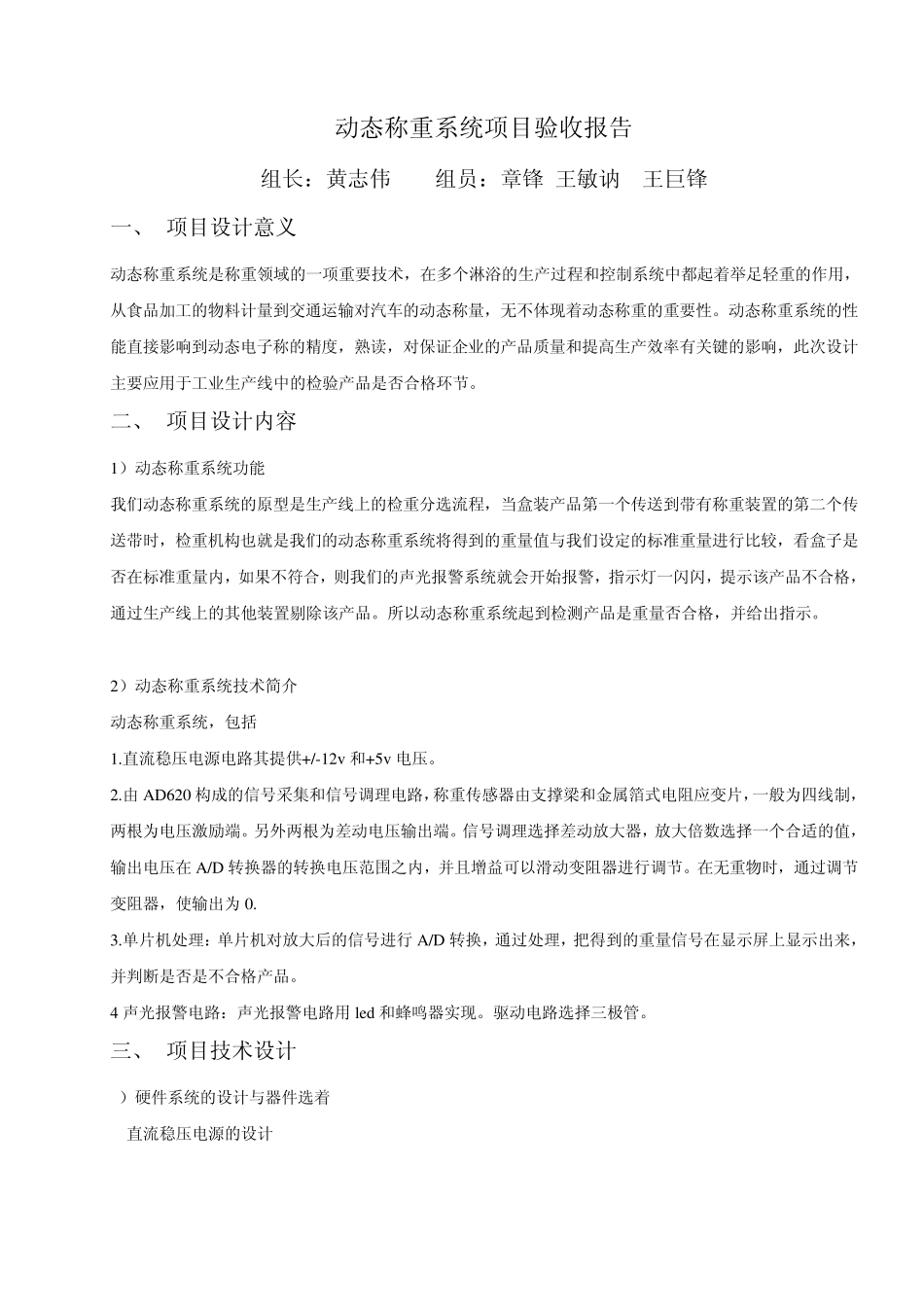

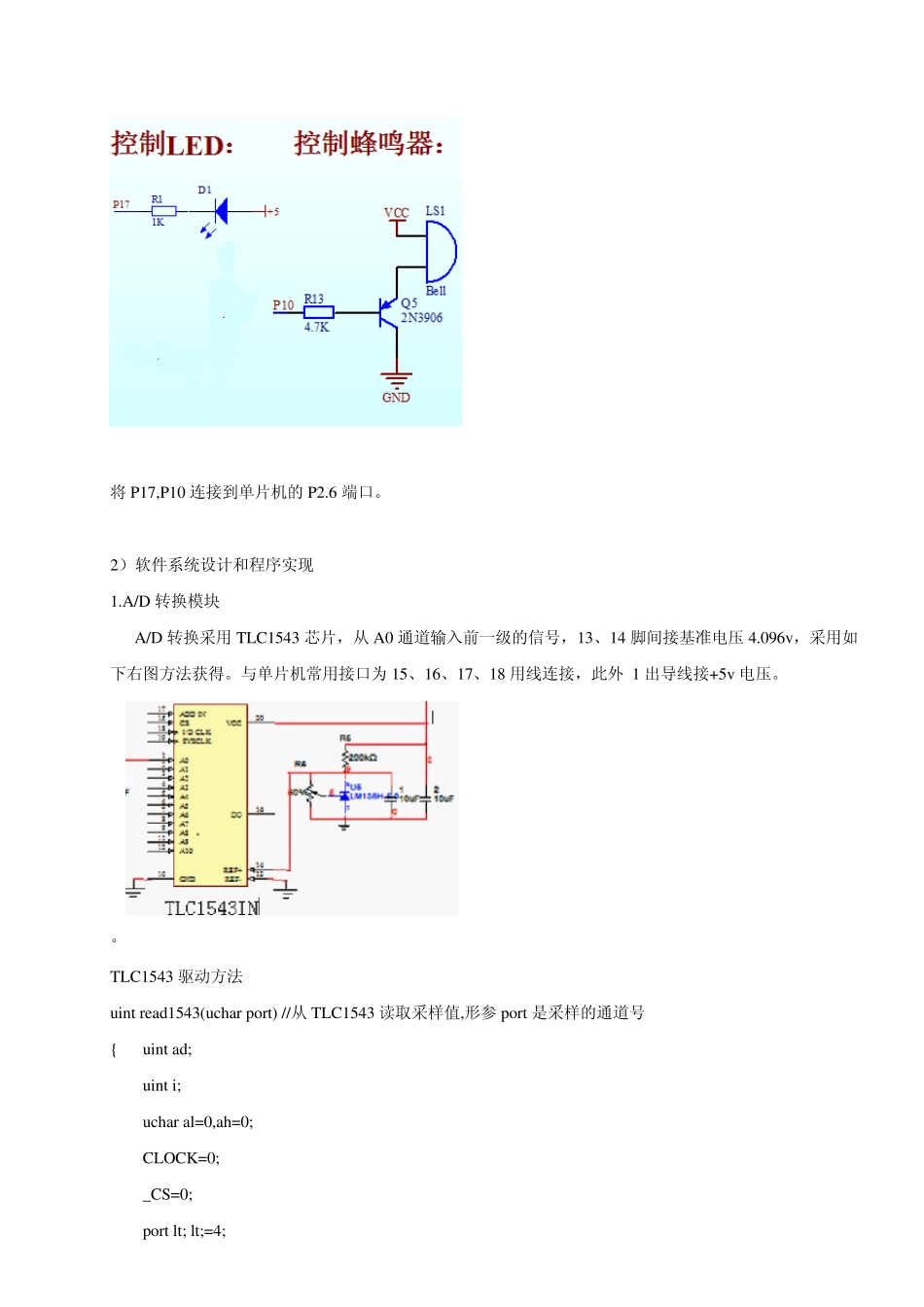

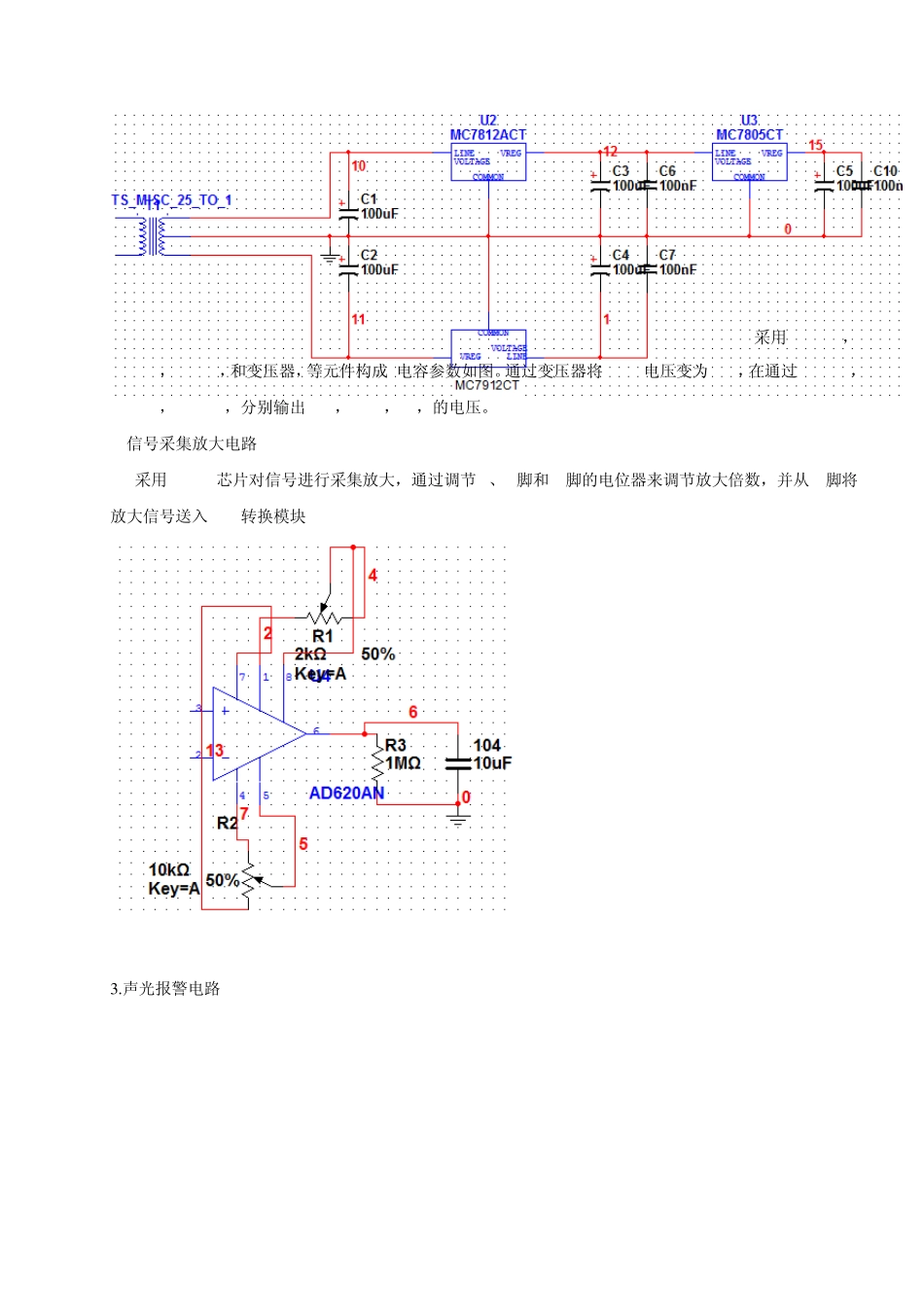

动态称重系统项目验收报告 组长：黄志伟 组员：章锋 王敏讷 王巨锋 一、 项目设计意义 动态称重系统是称重领域的一项重要技术，在多个淋浴的生产过程和控制系统中都起着举足轻重的作用，从食品加工的物料计量到交通运输对汽车的动态称量，无不体现着动态称重的重要性。动态称重系统的性能直接影响到动态电子称的精度，熟读，对保证企业的产品质量和提高生产效率有关键的影响，此次设计主要应用于工业生产线中的检验产品是否合格环节。 二、 项目设计内容 1）动态称重系统功能 我们动态称重系统的原型是生产线上的检重分选流程，当盒装产品第一个传送到带有称重装置的第二个传送带时，检重机构也就是我们的动态称重系统将得到的重量值与我们设定的标准重量进行比较，看盒子是否在标准重量内，如果不符合，则我们的声光报警系统就会开始报警，指示灯一闪闪，提示该产品不合格，通过生产线上的其他装置剔除该产品。所以动态称重系统起到检测产品是重量否合格，并给出指示。 2）动态称重系统技术简介 动态称重系统，包括 1.直流稳压电源电路其提供+/-12v 和+5v 电压。 2.由 AD620 构成的信号采集和信号调理电路，称重传感器由支撑梁和金属箔式电阻应变片，一般为四线制，两根为电压激励端。另外两根为差动电压输出端。信号调理选择差动放大器，放大倍数选择一个合适的值，输出电压在 A/D 转换器的转换电压范围之内，并且增益可以滑动变阻器进行调节。在无重物时，通过调节变阻器，使输出为 0. 3.单片机处理：单片机对放大后的信号进行 A/D 转换，通过处理，把得到的重量信号在显示屏上显示出来，并判断是否是不合格产品。 4 声光报警电路：声光报警电路用 led 和蜂鸣器实现。驱动电路选择三极管。 三、 项目技术设计 1）硬件系统的设计与器件选着 1.直流稳压电源的设计 采用MC7812，MC7912，MC7805，和变压器，等元件构成.电容参数如图。通过变压器将220v电压变为16v，在通过MC7812，MC7912，MC7805，分别输出12v，-12v，5v，的电压。 2.信号采集放大电路 采用AD620芯片对信号进行采集放大，通过调节1、8脚和5脚的电位器来调节放大倍数，并从 6脚将放大信号送入 A/D转换模块 3 .声光报警电路 将P17,P10 连接到单片机的P2.6 端口。 2）软件系统设计和程序实现 1.A/D 转换模块 A/D 转换采用TLC1543 芯片，从A0 通道输入前一级的信号，13、14 脚间接基准电压 4.096v，采用如下右图方法获得。与单片机...
