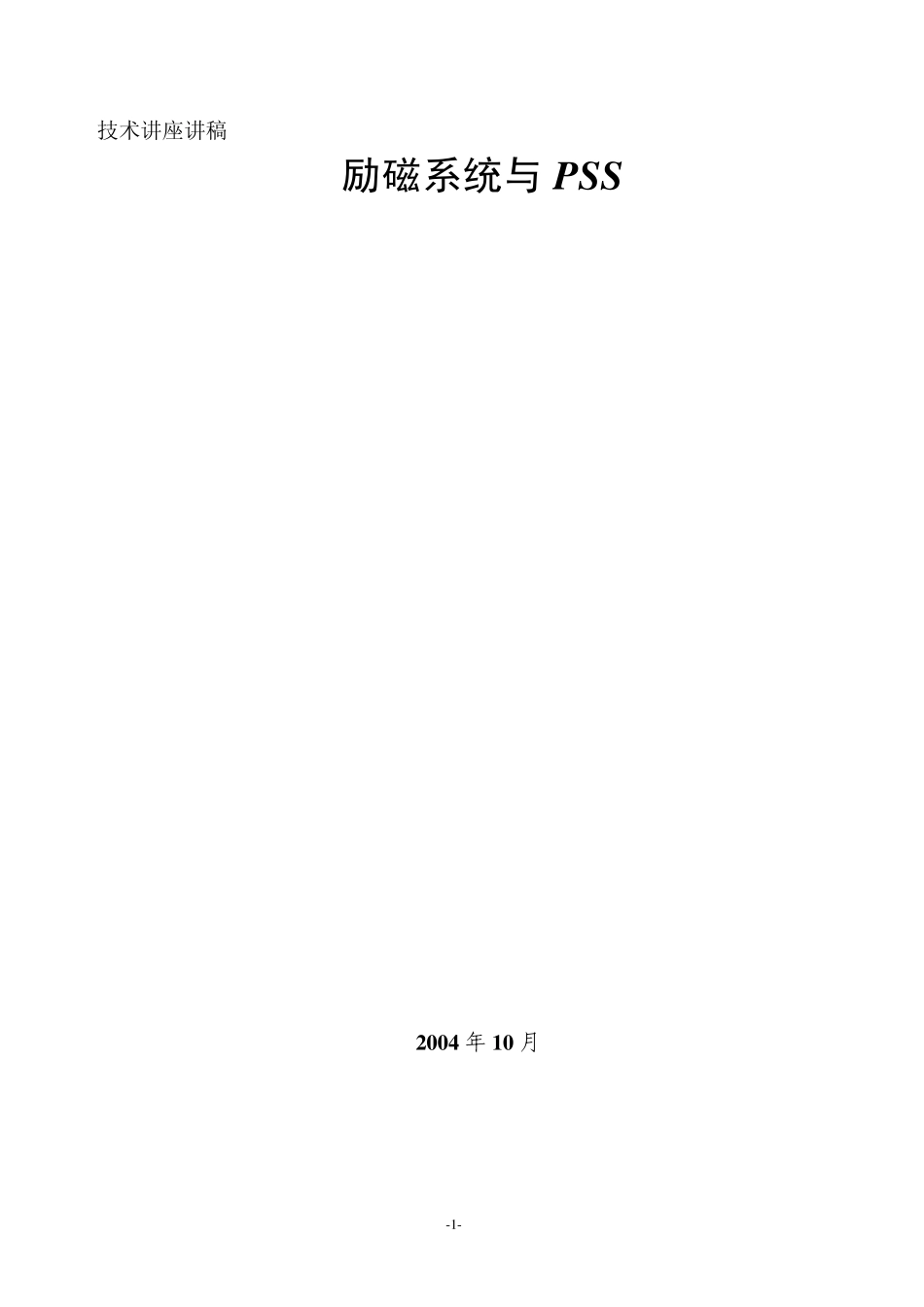

励磁系统与PSS

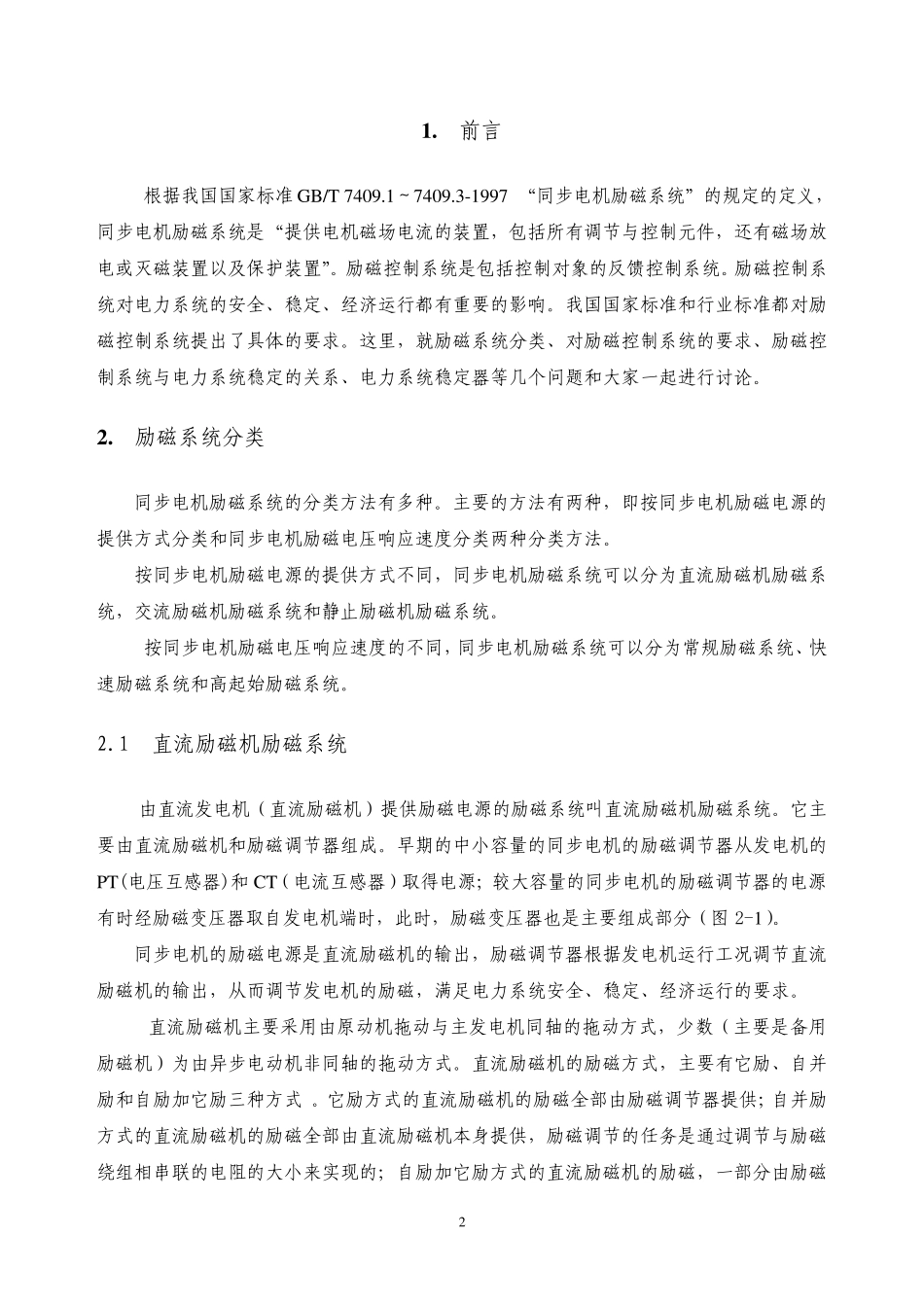

技术讲座讲稿 励磁系统与PSS 2 0 0 4 年 1 0 月 -1 - 1 . 前言 根据我国国家标准GB/T 7409.1～7409.3-1997 “同步电机励磁系统”的规定的定义， 同步电机励磁系统是“提供电机磁场电流的装置，包括所有调节与控制元件，还有磁场放电或灭磁装置以及保护装置”。励磁控制系统是包括控制对象的反馈控制系统。励磁控制系统对电力系统的安全、稳定、经济运行都有重要的影响。我国国家标准和行业标准都对励磁控制系统提出了具体的要求。这里，就励磁系统分类、对励磁控制系统的要求、励磁控制系统与电力系统稳定的关系、电力系统稳定器等几个问题和大家一起进行讨论。 2 . 励磁系统分类 同步电机励磁系统的分类方法有多种。主要的方法有两种，即按同步电机励磁电源的提供方式分类和同步电机励磁电压响应速度分类两种分类方法。 按同步电机励磁电源的提供方式不同，同步电机励磁系统可以分为直流励磁机励磁系统，交流励磁机励磁系统和静止励磁机励磁系统。 按同步电机励磁电压响应速度的不同，同步电机励磁系统可以分为常规励磁系统、快速励磁系统和高起始励磁系统。 2.1 直流励磁机励磁系统 由直流发电机（直流励磁机）提供励磁电源的励磁系统叫直流励磁机励磁系统。它主要由直流励磁机和励磁调节器组成。早期的中小容量的同步电机的励磁调节器从发电机的PT(电压互感器)和 CT（电流互感器）取得电源；较大容量的同步电机的励磁调节器的电源有时经励磁变压器取自发电机端时，此时，励磁变压器也是主要组成部分（图2-1）。 同步电机的励磁电源是直流励磁机的输出，励磁调节器根据发电机运行工况调节直流励磁机的输出，从而调节发电机的励磁，满足电力系统安全、稳定、经济运行的要求。 直流励磁机主要采用由原动机拖动与主发电机同轴 的拖动方式，少 数 （主要是备 用励磁机）为由异 步电动机非 同轴 的拖动方式。直流励磁机的励磁方式，主要有它励、自并励和自励加 它励三 种方式 。它励方式的直流励磁机的励磁全部由励磁调节器提供；自并 励方式的直流励磁机的励磁全部由直流励磁机本 身 提供，励磁调节的任 务 是通 过 调节与励磁绕 组相 串 联 的电阻 的大小来 实 现 的；自励加 它励方式的直流励磁机的励磁，一部分由励磁 2调节器提供，一部分由直流励磁机本身提供。励磁调节器提供的励磁安-匝与总励磁安-匝之比称为自励系数。早期的直流励磁机还有采用副励磁机做它励电源的，现在已不再采...
