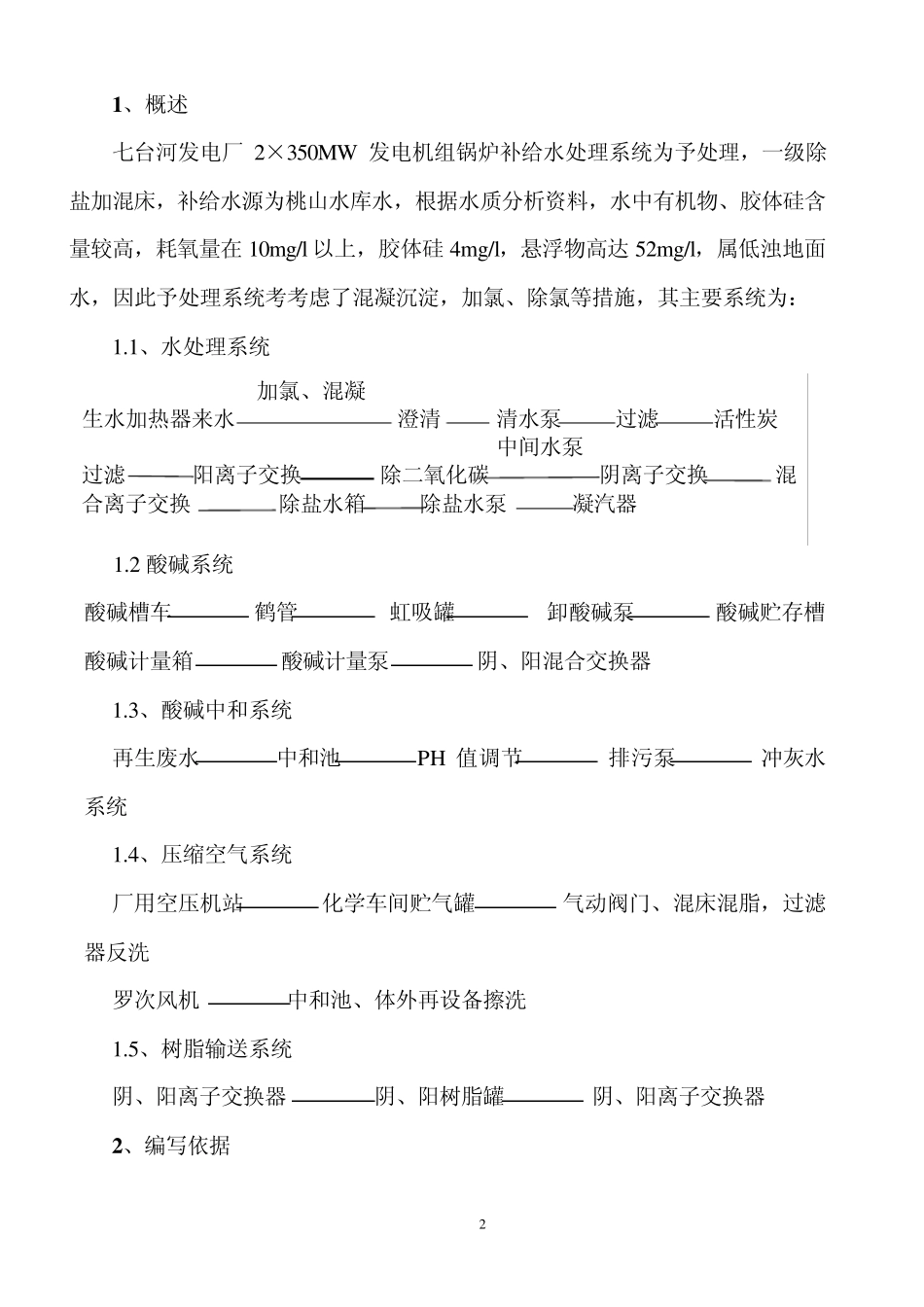

七台河电厂新建工程 ( 2× 350MW) 化学补给水处理工程 监理实施细则 审批: 编制: 黑龙江电力建设监理有限责任公司监理二部 二零零一年三月二十五 1 再版说明 《化学补给水处理工程监理实施细则》第一版于1999 年9 月 25 日出版,经过1 年多的实践,发现尚存在一些不足,须完善,根据国家电力公司9 9 年 1 2 月颁发的监理细则编写指导书的顺序要求,修编了第二版,一版同时作废。 修改状态 第二版 第一版 版次 编制/修订人 日期 审核人 日期 批准人 日期 2 1 、概述 七台河发电厂2×350MW 发电机组锅炉补给水处理系统为予处理,一级除盐加混床,补给水源为桃山水库水,根据水质分析资料,水中有机物、胶体硅含量较高,耗氧量在 10m g/l 以上,胶体硅 4m g/l,悬浮物高达 52m g/l,属低浊地面水,因此予处理系统考考虑了混凝沉淀,加氯、除氯等措施,其主要系统为: 1.1、水处理系统 1.2 酸碱系统 酸碱槽车 鹤管 虹吸罐 卸酸碱泵 酸碱贮存槽 酸碱计量箱 酸碱计量泵 阴、阳混合交换器 1.3、酸碱中和系统 再生废水 中和池 PH 值调节 排污泵 冲灰水系统 1.4、压缩空气系统 厂用空压机站 化学车间贮气罐 气动阀门、混床混脂,过滤器反洗 罗次风机 中和池、体外再设备擦洗 1.5、树脂输送系统 阴、阳离子交换器 阴、阳树脂罐 阴、阳离子交换器 2 、编写依据 加氯、混凝 生水加热器来水 澄清 清水泵 过滤 活性炭 中间水泵 过滤 阳离子交换 除二氧化碳 阴离子交换 混合离子交换 除盐水箱 除盐水泵 凝汽器 3 2.1、电力建设施工及验收技术规范化学篇(DLJ58-81) 2.2、火电施工质量检验及评定标准第八篇(84 年版) 2.3、电力基本建设火电设备维护及保管规定(SDJ68-84) 2.4、电力基本建设热力设备化学监督导则(SDJJS03-88) 2.5、火力发电厂化学水处理设计技术规定(96 年版) 2.6、会审签证的施工图纸和技术文件 2.7、设备厂家提供的施工图纸和技术文件 2.8、发电厂和监理公司确定的质检文件 3 、监理内容及范围 3.1、机械搅拌澄清池 Φ 13160 Q=260m 3/h 2 台 3.2、单流械机过滤器 Φ 3024 Q=70m 3/h 4 台 3.3、活性炭过滤器 Φ 3024 Q=70m 3/h 4 台 3.4、次氯酸钠发生器 2 台 3.5、次氯酸钠加药装置 2 箱 3 泵 3 台 3.6、凝聚剂搅拌装置 1 箱 1 泵 1 套 3.7、凝聚剂加药装置 2 箱 3 泵 1 ...
