化学镀镍配方

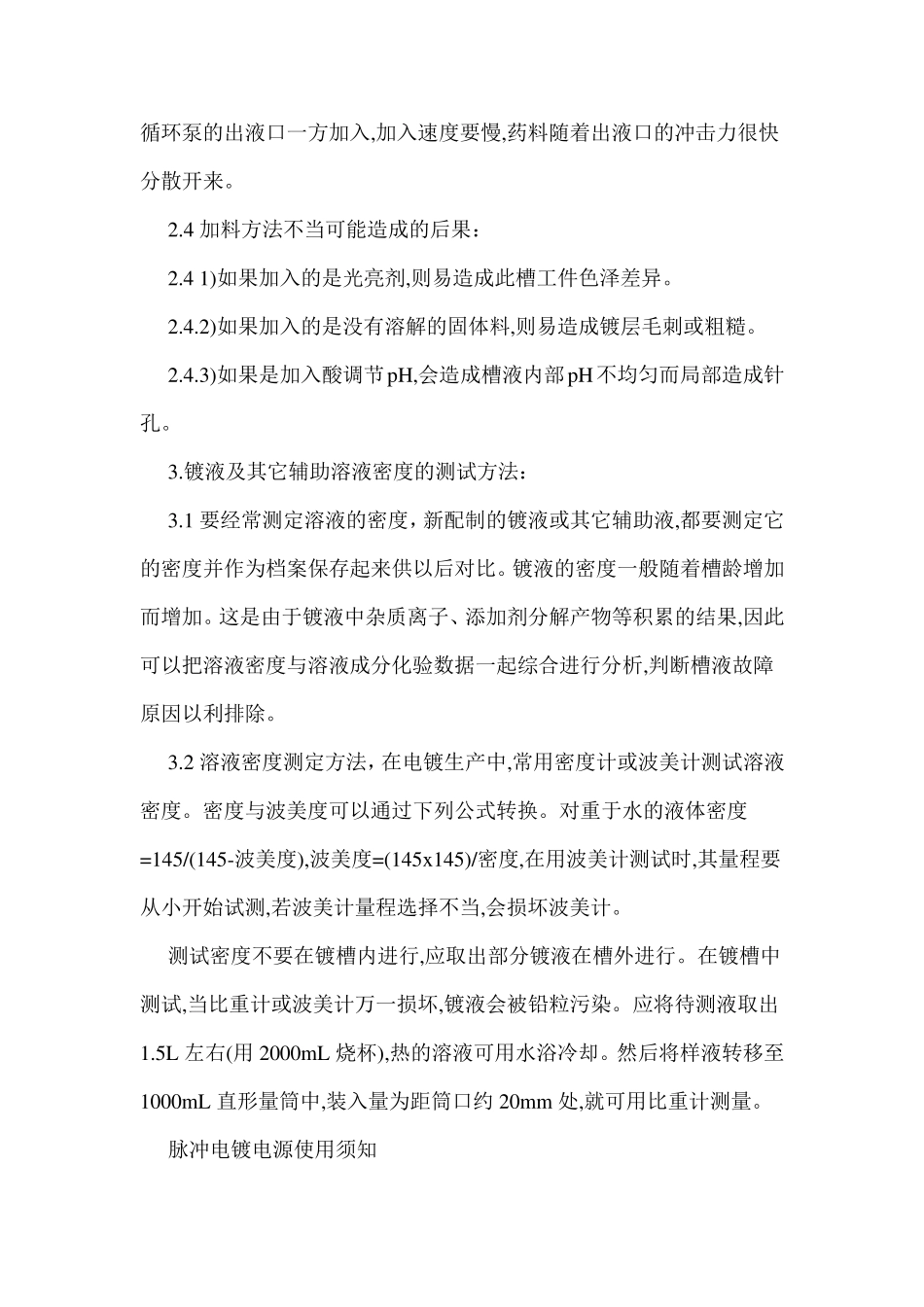

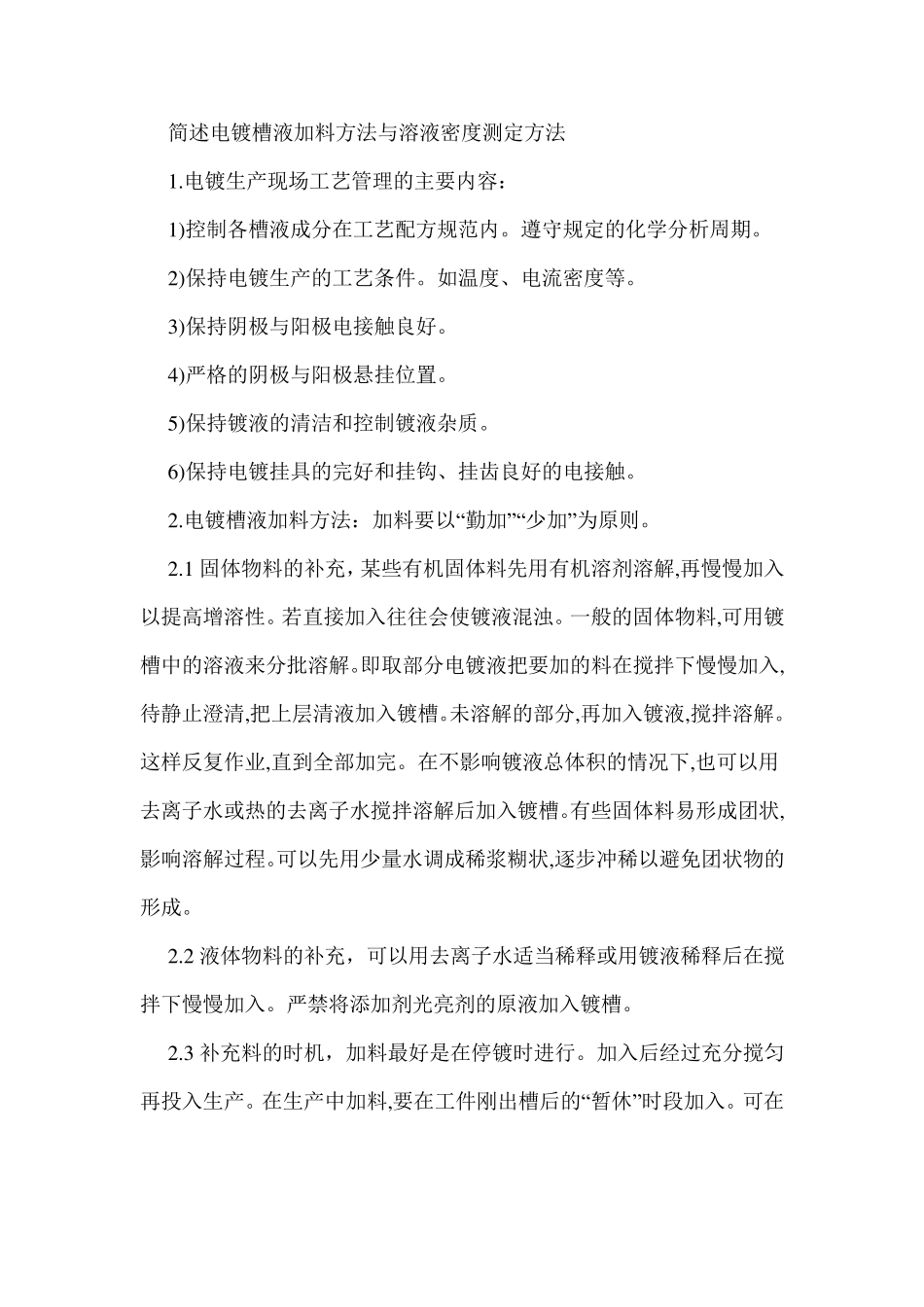

简述电镀槽液加料方法与溶液密度测定方法 1 .电镀生产现场工艺管理的主要内容： 1 )控制各槽液成分在工艺配方规范内。遵守规定的化学分析周期。 2 )保持电镀生产的工艺条件。如温度、电流密度等。 3 )保持阴极与阳极电接触良好。 4 )严格的阴极与阳极悬挂位置。 5 )保持镀液的清洁和控制镀液杂质。 6 )保持电镀挂具的完好和挂钩、挂齿良好的电接触。 2 .电镀槽液加料方法：加料要以“勤加”“少加”为原则。 2 .1 固体物料的补充，某些有机固体料先用有机溶剂溶解,再慢慢加入以提高增溶性。若直接加入往往会使镀液混浊。一般的固体物料,可用镀槽中的溶液来分批溶解。即取部分电镀液把要加的料在搅拌下慢慢加入,待静止澄清,把上层清液加入镀槽。未溶解的部分,再加入镀液,搅拌溶解。这样反复作业,直到全部加完。在不影响镀液总体积的情况下,也可以用去离子水或热的去离子水搅拌溶解后加入镀槽。有些固体料易形成团状,影响溶解过程。可以先用少量水调成稀浆糊状,逐步冲稀以避免团状物的形成。 2 .2 液体物料的补充，可以用去离子水适当稀释或用镀液稀释后在搅拌下慢慢加入。严禁将添加剂光亮剂的原液加入镀槽。 2 .3 补充料的时机，加料最好是在停镀时进行。加入后经过充分搅匀再投入生产。在生产中加料,要在工件刚出槽后的“暂休”时段加入。可在循环泵的出液口一方加入,加入速度要慢,药料随着出液口的冲击力很快分散开来。 2.4 加料方法不当可能造成的后果： 2.4 1)如果加入的是光亮剂,则易造成此槽工件色泽差异。 2.4.2)如果加入的是没有溶解的固体料,则易造成镀层毛刺或粗糙。 2.4.3)如果是加入酸调节pH,会造成槽液内部pH不均匀而局部造成针孔。 3.镀液及其它辅助溶液密度的测试方法： 3.1 要经常测定溶液的密度，新配制的镀液或其它辅助液,都要测定它的密度并作为档案保存起来供以后对比。镀液的密度一般随着槽龄增加而增加。这是由于镀液中杂质离子、添加剂分解产物等积累的结果,因此可以把溶液密度与溶液成分化验数据一起综合进行分析,判断槽液故障原因以利排除。 3.2 溶液密度测定方法，在电镀生产中,常用密度计或波美计测试溶液密度。密度与波美度可以通过下列公式转换。对重于水的液体密度=145/(145-波美度),波美度=(145x145)/密度,在用波美计测试时,其量程要从小开始试测,若波美计量程选择不当,会损坏波美计。 测试密度不要在镀槽内进行,应取出部分镀液在槽外进行。在镀槽中测试,当比重计或波美计万...
