化工DCS系统

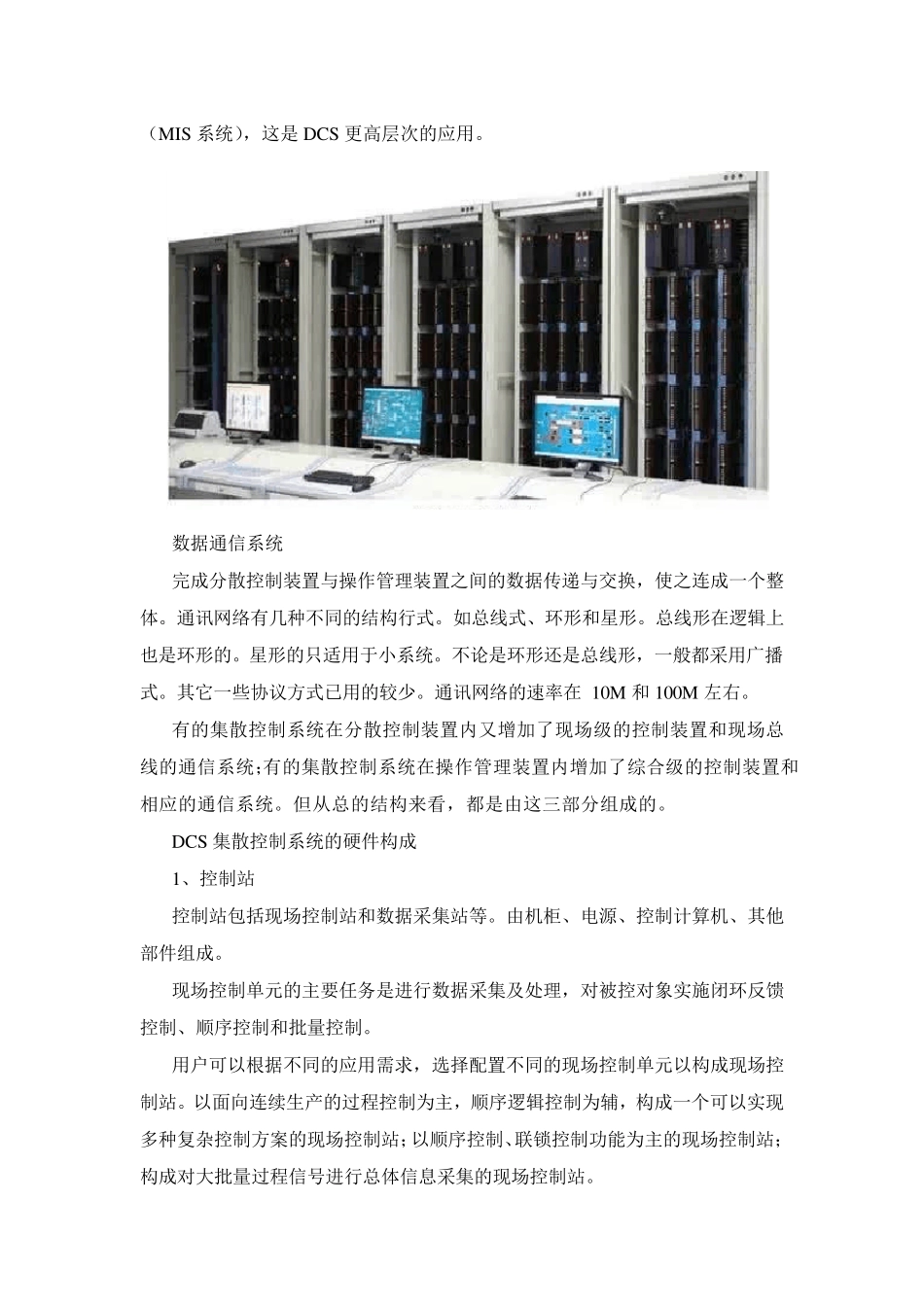

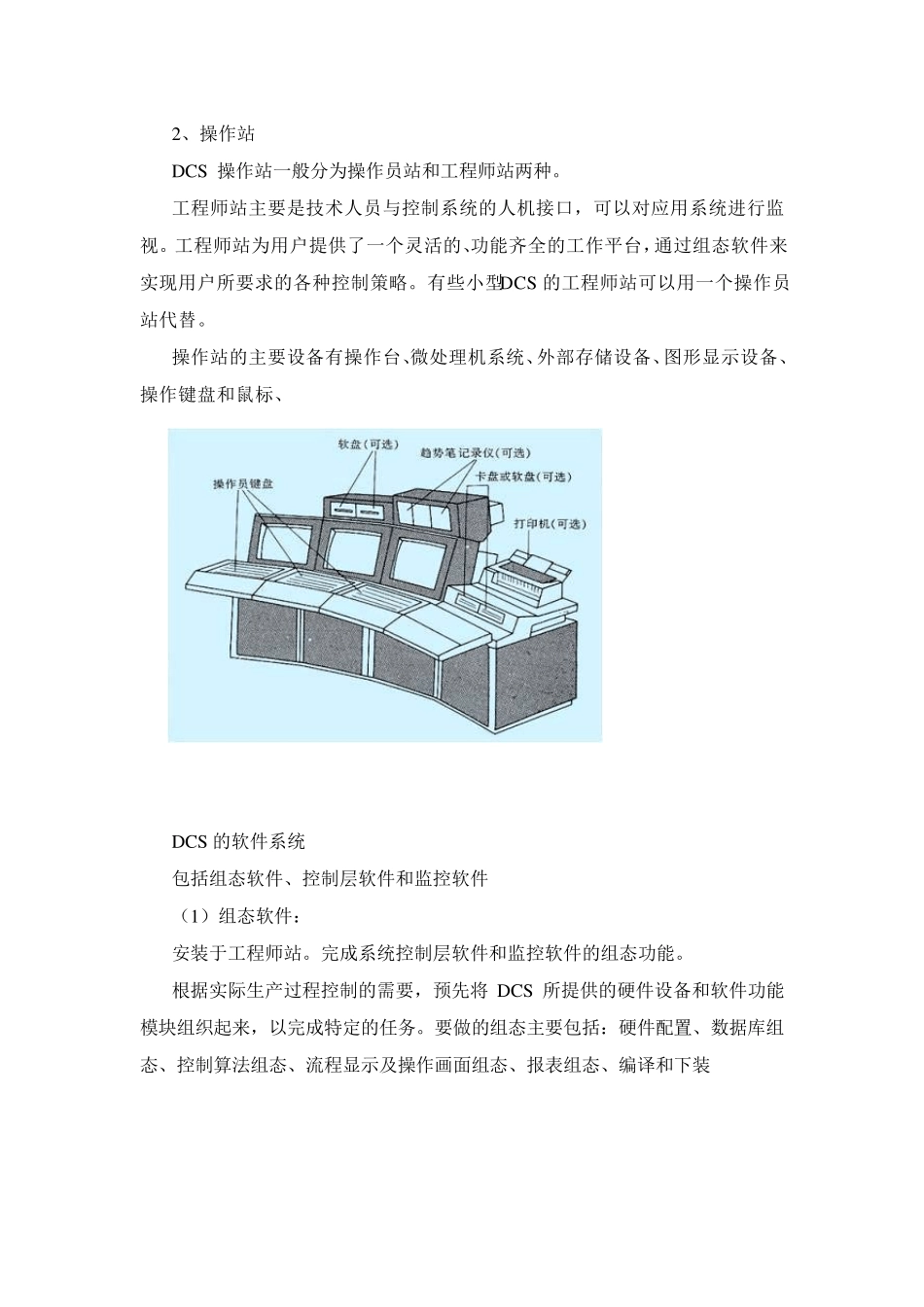

DCS 集散控制系统(Distribu ted Control Sy stem)是20 世纪70 年代中期发展起来的以微处理器为基础的分散型计算机制系统。它是控制技术（Control）、计算机技术（Compu ter）、通信技术（Commu nication）、图形显示(Display )相结合的产物．该装置是利用计算机技术对生产过程进行集中监视、操作、管理和分散制的一种全新的分布式计算机控制系统。 DCS 的基本结构 DCS 控制系统包括分散过程控制装置、操作管理装装置、数据通信系统。 分散过程控制装置 是集散控制系统与生产过程间的界面，生产过程的各种变量通过分散控制装置转化为操作监视的数据，而操作的各种信息也通过分散控制装置送到执行机构。在分散控制站装置内，进行模拟量与数字量的相互转换，完成控制算法的各种运算，对输入量与输出量进行有关的软件滤波及其他的一些运算。 操作管理装置 是操作人员与集散控制系统间的界面，操作人员通过操作管理装置了解生产过程的运行状况，并通过它发出操作指令给生产系统。生产过程的各种参数在操作管理装置上显示，以便于操作人员监视和操作。 包括操作员站和工程师站，完成系统的操作和组态。以及工厂管理信息系统（MIS系统），这是DCS更高层次的应用。 数据通信系统 完成分散控制装置与操作管理装置之间的数据传递与交换，使之连成一个整体。通讯网络有几种不同的结构行式。如总线式、环形和星形。总线形在逻辑上也是环形的。星形的只适用于小系统。不论是环形还是总线形，一般都采用广播式。其它一些协议方式已用的较少。通讯网络的速率在 10M 和 100M 左右。 有的集散控制系统在分散控制装置内又增加了现场级的控制装置和现场总线的通信系统；有的集散控制系统在操作管理装置内增加了综合级的控制装置和相应的通信系统。但从总的结构来看，都是由这三部分组成的。 DCS集散控制系统的硬件构成 1、控制站 控制站包括现场控制站和数据采集站等。由机柜、电源、控制计算机、其他部件组成。 现场控制单元的主要任务是进行数据采集及处理，对被控对象实施闭环反馈控制、顺序控制和批量控制。 用户可以根据不同的应用需求，选择配置不同的现场控制单元以构成现场控制站。以面向连续生产的过程控制为主，顺序逻辑控制为辅，构成一个可以实现多种复杂控制方案的现场控制站；以顺序控制、联锁控制功能为主的现场控制站；构成对大批量过程信号进行总体信息采集的现场控制站。 2、操作站 DCS 操作站一般分为操作员站和...
