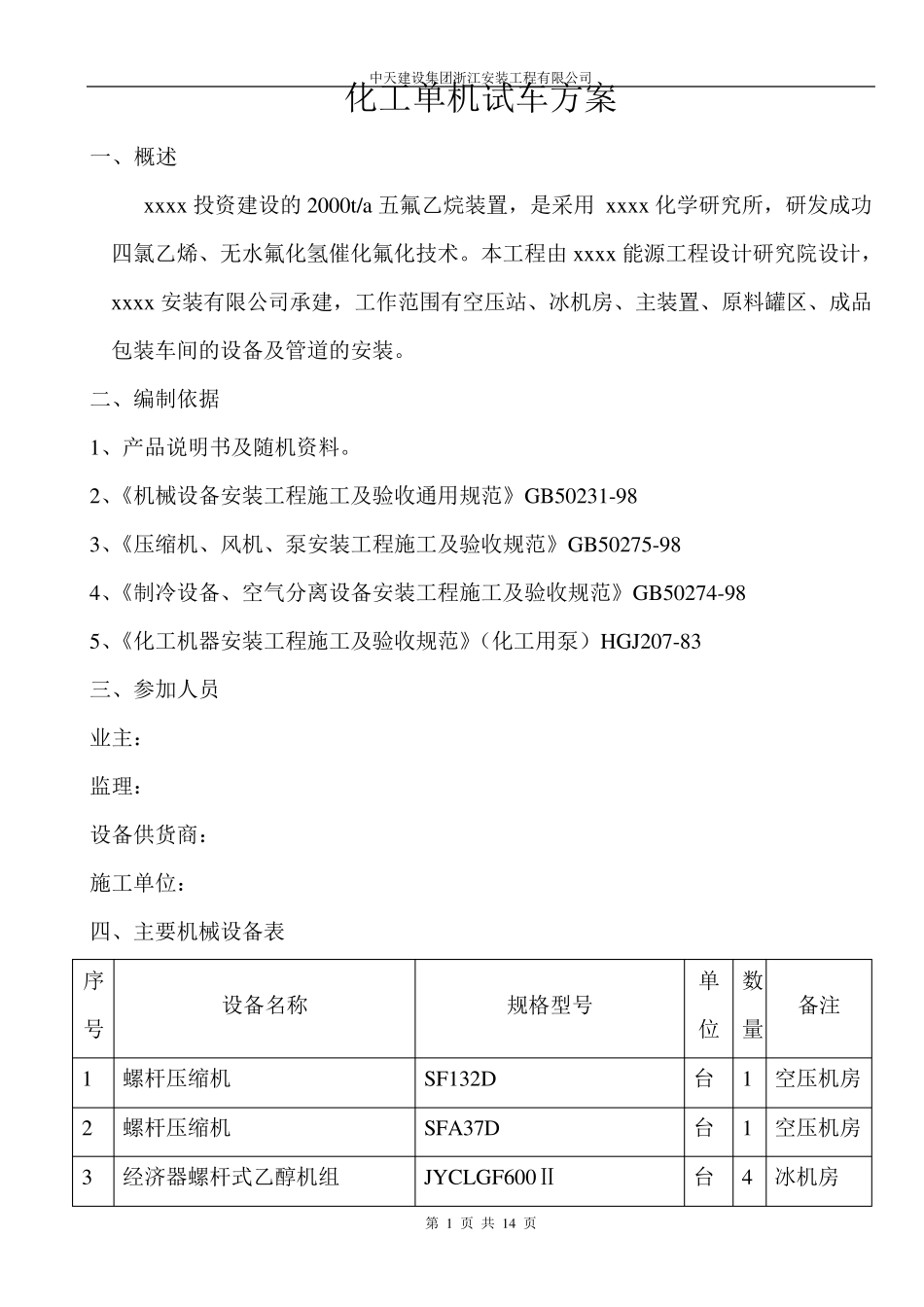

中天建设集团浙江安装工程有限公司 第 1 页 共 14 页 化工单机试车方案 一、概述 x x x x 投资建设的 2000t/a 五氟乙烷装置，是采用 x x x x 化学研究所，研发成功四氯乙烯、无水氟化氢催化氟化技术。本工程由 x x x x 能源工程设计研究院设计，x x x x 安装有限公司承建，工作范围有空压站、冰机房、主装置、原料罐区、成品包装车间的设备及管道的安装。 二、编制依据 1、产品说明书及随机资料。 2、《机械设备安装工程施工及验收通用规范》GB50231-98 3、《压缩机、风机、泵安装工程施工及验收规范》GB50275-98 4、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98 5、《化工机器安装工程施工及验收规范》（化工用泵）HGJ207-83 三、参加人员 业主： 监理： 设备供货商： 施工单位： 四、主要机械设备表 序号 设备名称 规格型号 单位 数量 备注 1 螺杆压缩机 SF132D 台 1 空压机房 2 螺杆压缩机 SFA37D 台 1 空压机房 3 经济器螺杆式乙醇机组 JYCLGF600Ⅱ 台 4 冰机房 中天建设集团浙江安装工程有限公司 第 2 页 共 14 页 4 离心泵 ISG100-200A 台 2 冰机房 5 离心泵 ISG65-200 台 4 冰机房 6 离心泵 ISG80-200A 台 2 冰机房 7 熔盐泵(直立式轴流泵) Φ325X12-B、ZL-GC50-44 台 1 R101 8 熔盐泵(直立式轴流泵) Φ325X12-A、ZL-GC50-44 台 1 R102 9 隔膜计量泵（活化再生） J2-DMF-100/1.6-BY-Ij 台 2 P113ab 10 隔膜计量泵（1#AHF 计量） J-ZDMF630/1.6-BY-Ij 台 2 P101ab 11 隔膜计量泵（1#回收 AHF 计量） J5-DMF-4000/1.6-BY-Ij 台 2 P115ab 12 隔膜计量泵（2#回收 AHF 计量） 2J5-DMF3200/1.6-BY-Ij 台 2 P116ab 13 隔膜计量泵（2#AHF 计量） J5M-400-1.6YB 台 2 P103ab 14 隔膜计量泵（1#R120S 计量） J-DDMF-1250-1.6BY-Iv j 台 2 P104ab 15 隔膜计量泵（2#R120S 计量） J5-DMF-3200/1.6-BY-IVj 台 2 P117ab 16 计量泵（PCE 计量） J12.5M-1000/1.6YB 台 2 P102ab 17 计量泵（回收 PCE 计量） J12.6M-D30/1.6YB 台 2 P114ab 18 离心泵（尾气吸收塔） 50-FP-50 台 2 P119ab 19 隔膜计量泵（甲醇泵） J5-DMF5000/1.6-BY-Iv j 台 2 P111ab 20 隔膜计量泵（精 R124 泵） J5-DMF3200/1.6-BY-Iv j 台 2 P110ab 21 隔膜计量泵（...
