化工原理课程设计丙酮水连续精馏塔的设计

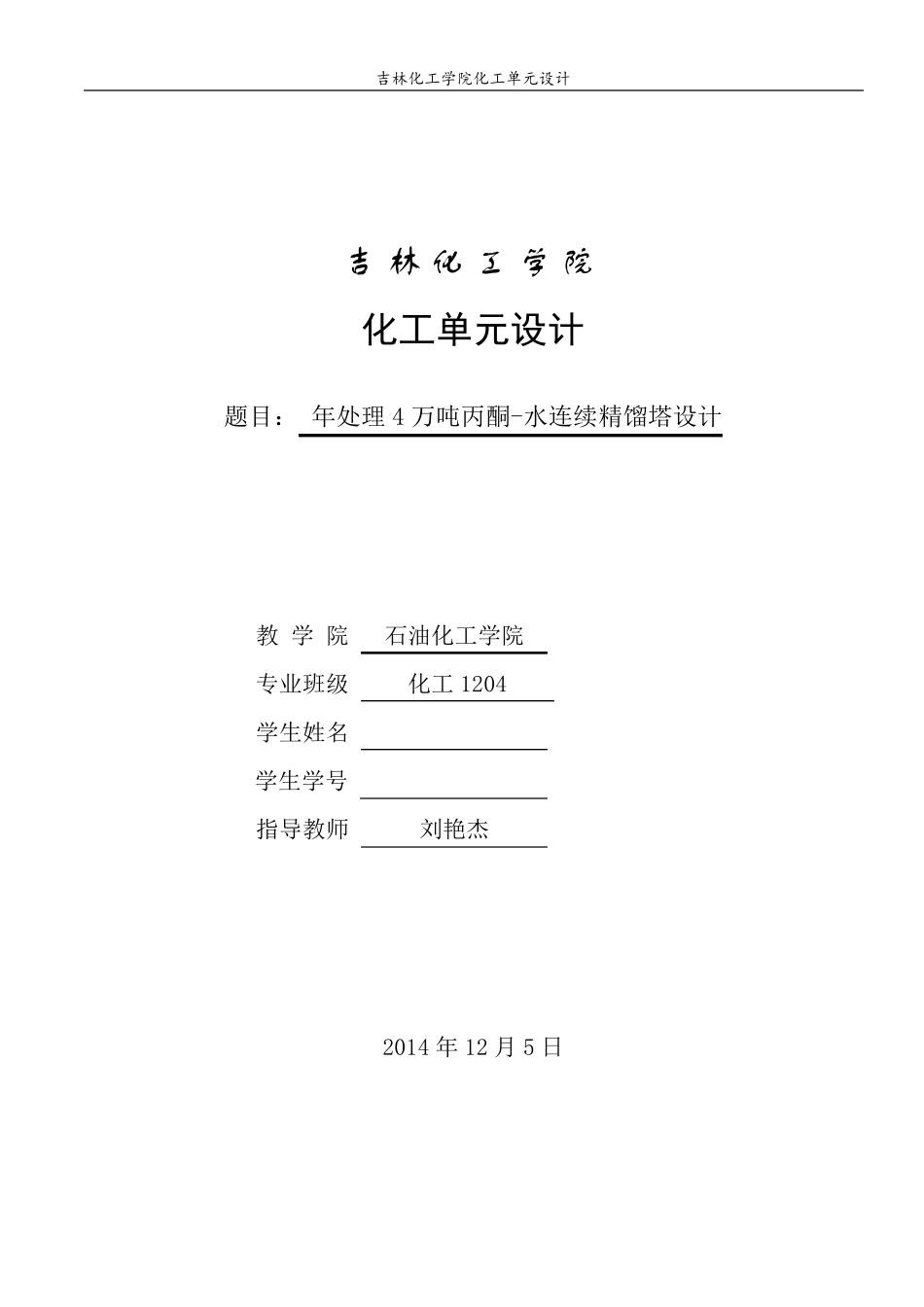

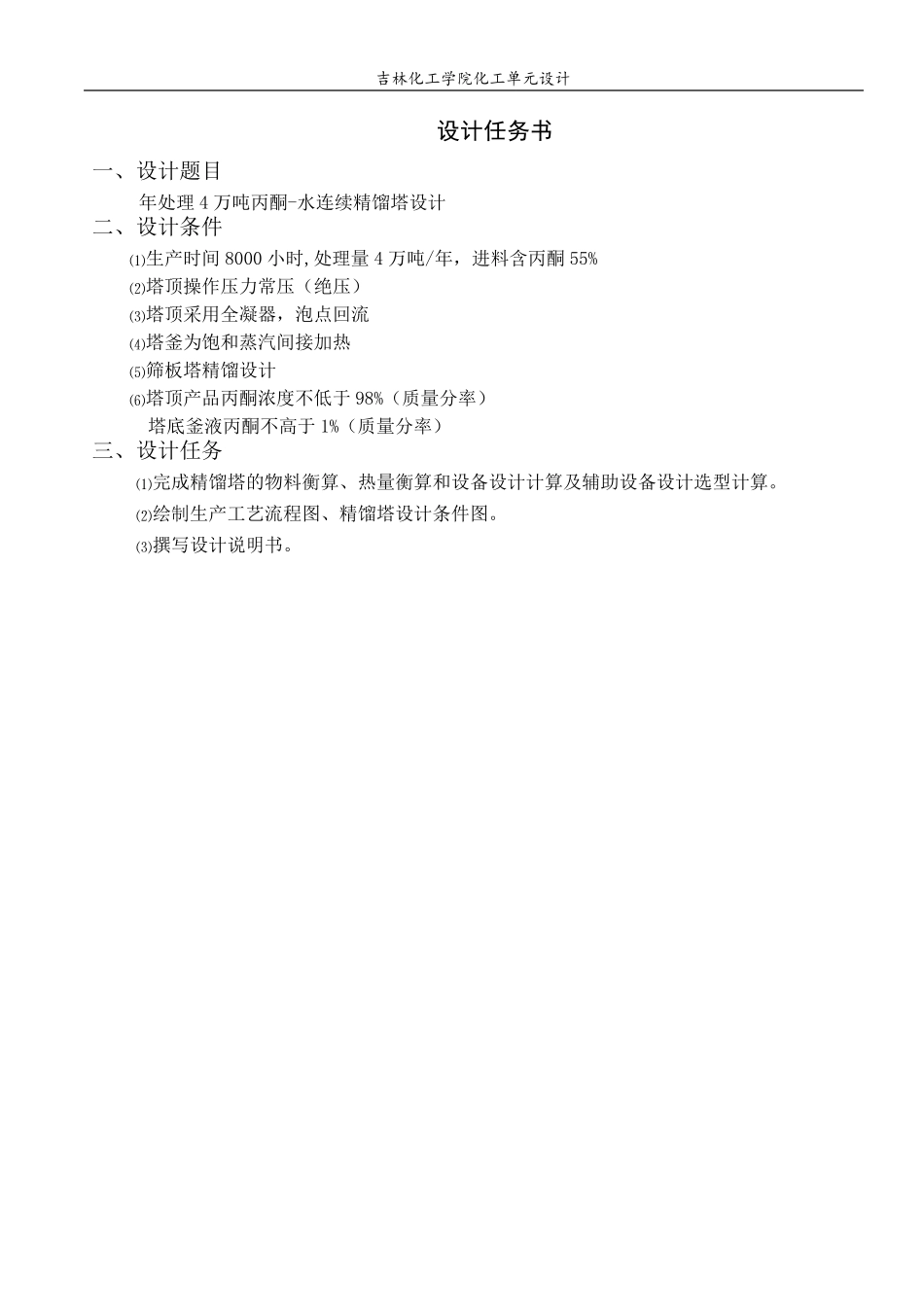

吉林化工学院化工单元设计 吉林化 工 学 院 化工单元设计 题目： 年处理4 万吨丙酮-水连续精馏塔设计 教 学 院 石油化工学院 专业班级 化工 1204 学生姓名 学生学号 ******** 指导教师 刘艳杰 2014 年12 月 5 日 吉林化工学院化工单元设计 设计任务书 一、设计题目 年处理4 万吨丙酮-水连续精馏塔设计 二、设计条件 ⑴生产时间 8000 小时,处理量 4 万吨/年，进料含丙酮55% ⑵塔顶操作压力常压（绝压） ⑶塔顶采用全凝器，泡点回流 ⑷塔釜为饱和蒸汽间接加热 ⑸筛板塔精馏设计 ⑹塔顶产品丙酮浓度不低于 98%（质量分率） 塔底釜液丙酮不高于 1%（质量分率） 三、设计任务 ⑴完成精馏塔的物料衡算、热量衡算和设备设计计算及辅助设备设计选型计算。 ⑵绘制生产工艺流程图、精馏塔设计条件图。 ⑶撰写设计说明书。 吉林化工学院化工单元设计 目 录 摘要 .................................................................................................................................. 1 第一章 绪论 .................................................................................................................... 2 1 .1 设计方案的选择 ........................................................................................................................ 2 1 .2 流程设计 .................................................................................................................................... 3 1 .3 主要设计任务 ............................................................................................................................ 4 第二章 精馏塔的工艺设计 ............................................................................................ 5 2 .1 产品浓度的计算 ........................................................................................................................ 5 2 .2 平均相对挥发度的计算 ............................................................................................................ 6 2 .3 最小回流比的计算的适宜回流比的确定 ........................................................................
