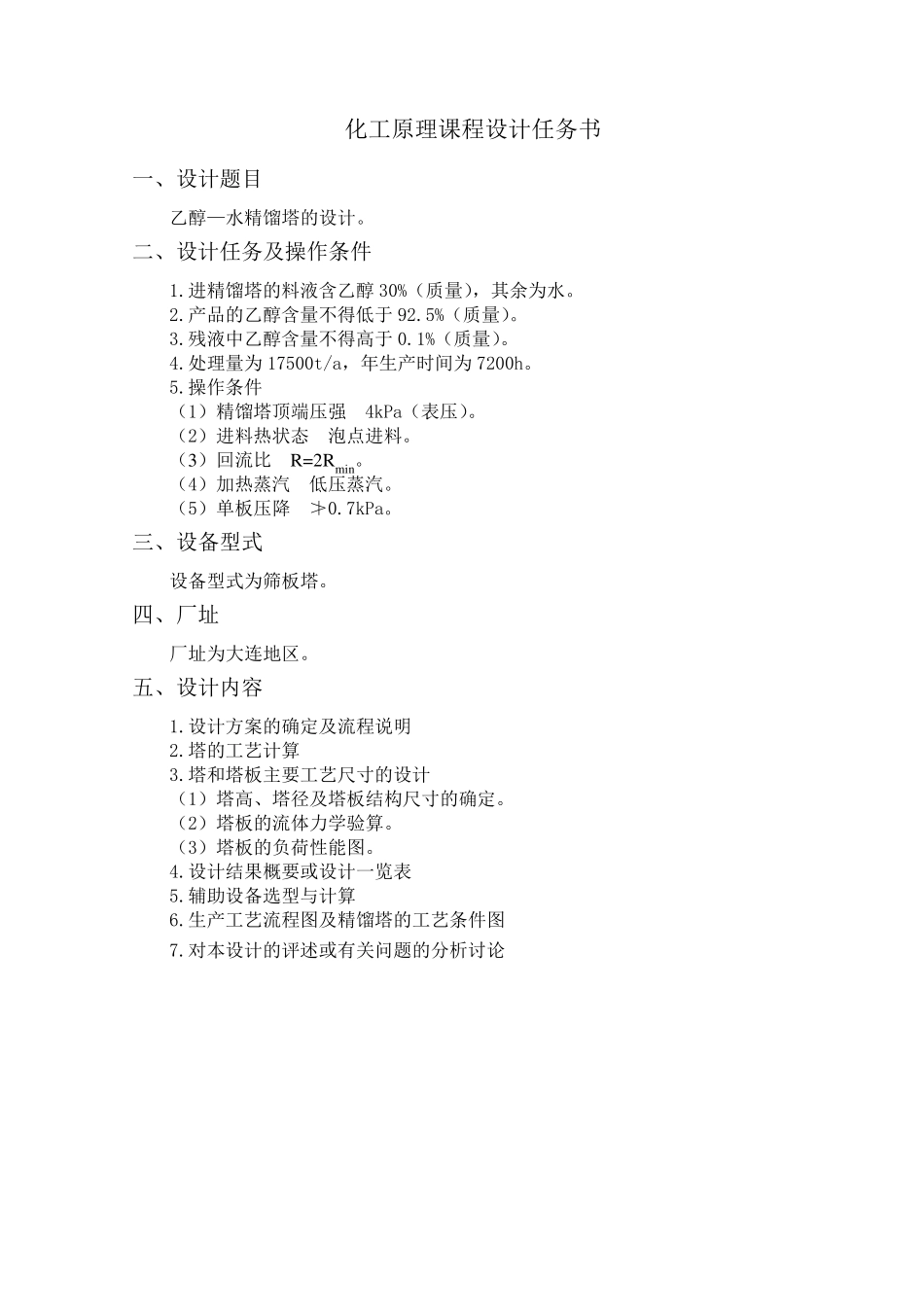

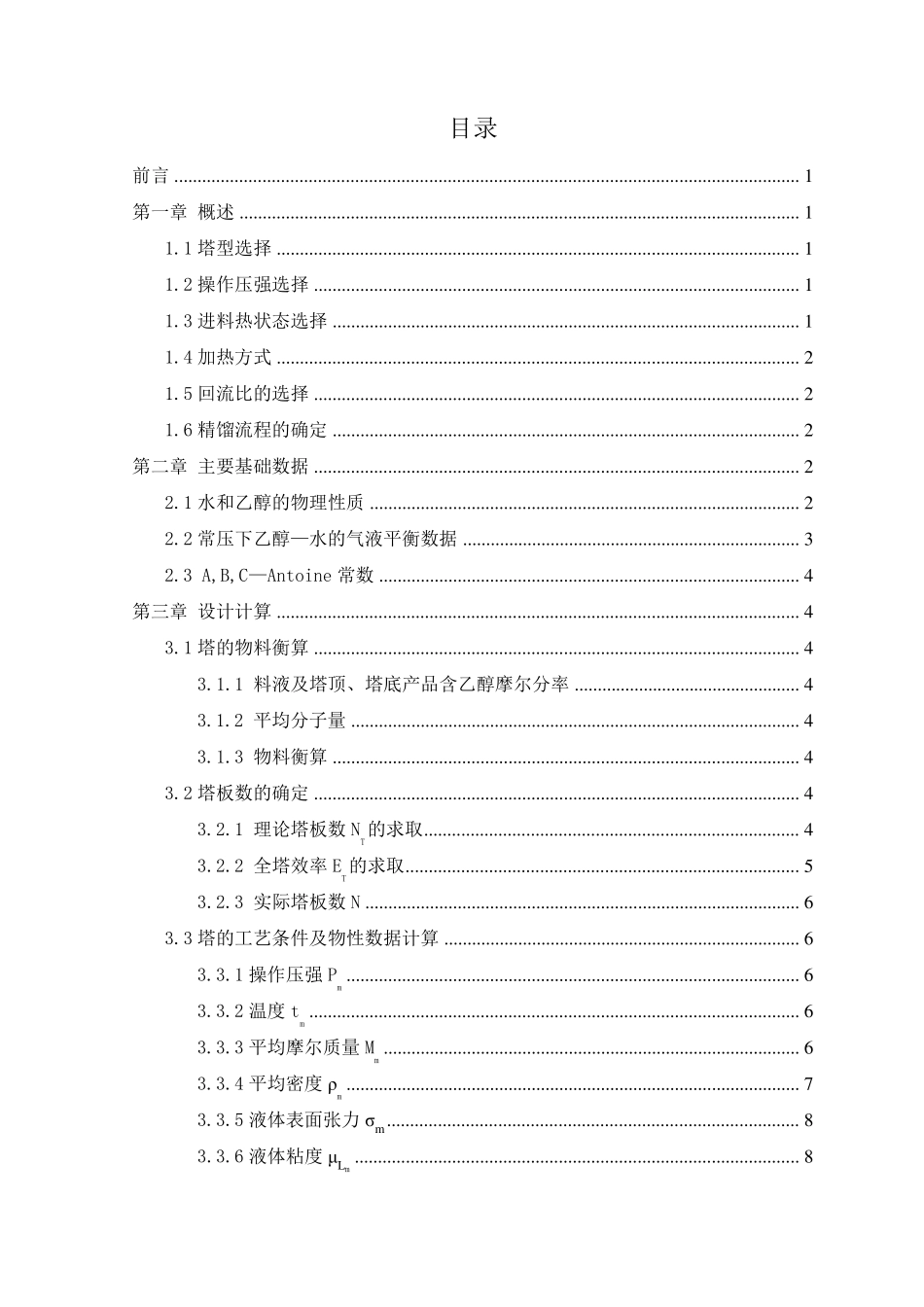

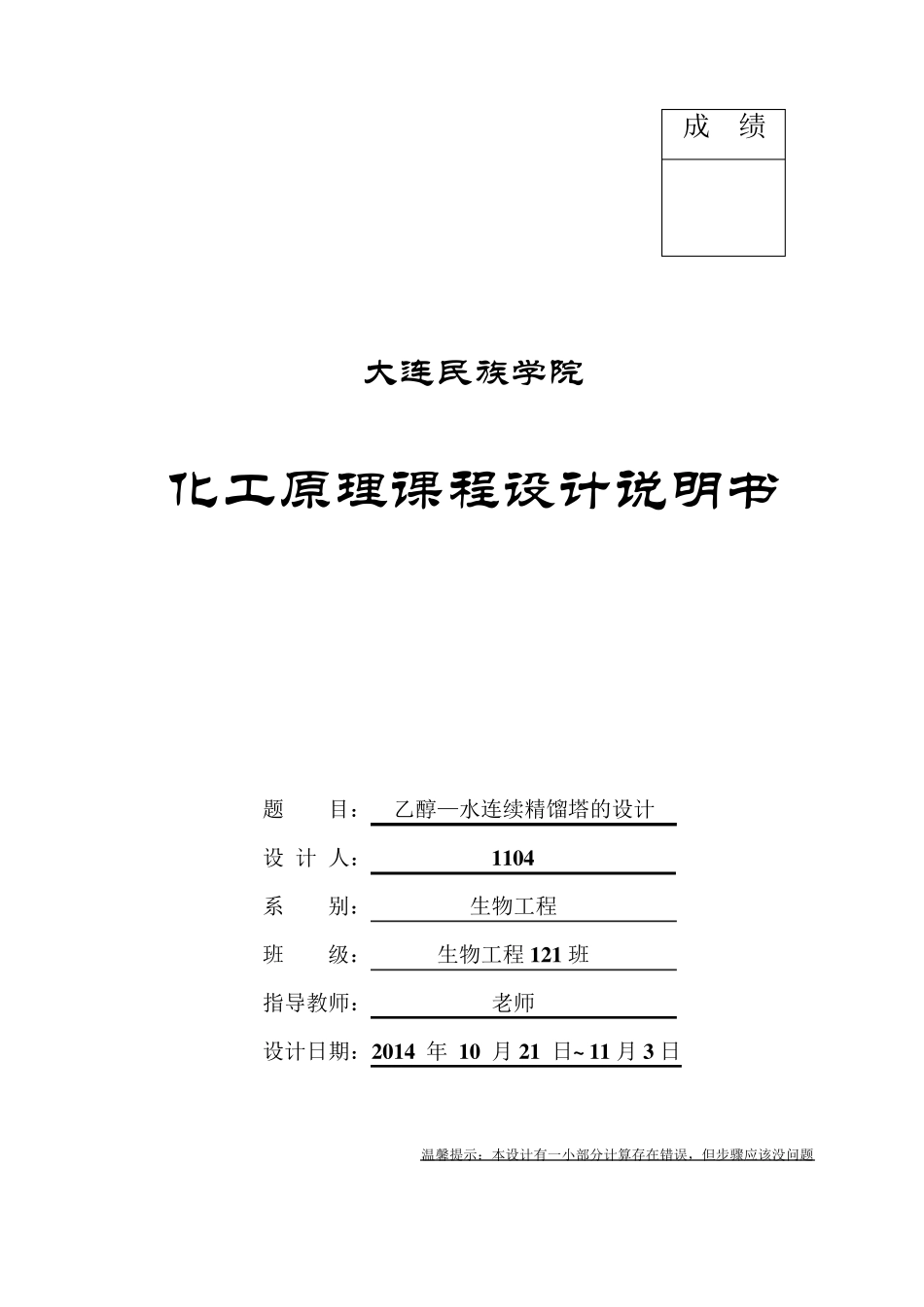

成 绩 大 连 民 族 学 院 化 工 原 理 课 程 设 计 说 明 书 题 目： 乙醇—水连续精馏塔的设计 设 计 人： 1104 系 别： 生物工程 班 级： 生物工程 121 班 指导教师： 老师 设计日期：2014 年 10 月 21 日~ 11 月 3 日 温馨提示：本设计有一小部分计算存在错误，但步骤应该没问题 化工原理课程设计任务书 一、设计题目 乙醇—水精馏塔的设计。 二、设计任务及操作条件 1.进精馏塔的料液含乙醇30%（质量），其余为水。 2.产品的乙醇含量不得低于 92.5%（质量）。 3.残液中乙醇含量不得高于 0.1%（质量）。 4.处理量为 17500t/a，年生产时间为 7200h。 5.操作条件 （1）精馏塔顶端压强 4kPa（表压）。 （2）进料热状态 泡点进料。 （3）回流比 R=2Rmin。 （4）加热蒸汽 低压蒸汽。 （5）单板压降 ≯0.7kPa。 三、设备型式 设备型式为筛板塔。 四、厂址 厂址为大连地区。 五、设计内容 1.设计方案的确定及流程说明 2.塔的工艺计算 3.塔和塔板主要工艺尺寸的设计 （1）塔高、塔径及塔板结构尺寸的确定。 （2）塔板的流体力学验算。 （3）塔板的负荷性能图。 4.设计结果概要或设计一览表 5.辅助设备选型与计算 6.生产工艺流程图及精馏塔的工艺条件图 7.对本设计的评述或有关问题的分析讨论 目录 前言 ....................................................................................................................................... 1 第一章 概述 ......................................................................................................................... 1 1.1 塔型选择 ................................................................................................................. 1 1.2 操作压强选择 ......................................................................................................... 1 1.3 进料热状态选择 ..................................................................................................... 1 1.4 加热方式 ................................................................................................................. 2 1.5 回流比的选择 ........................................................................
