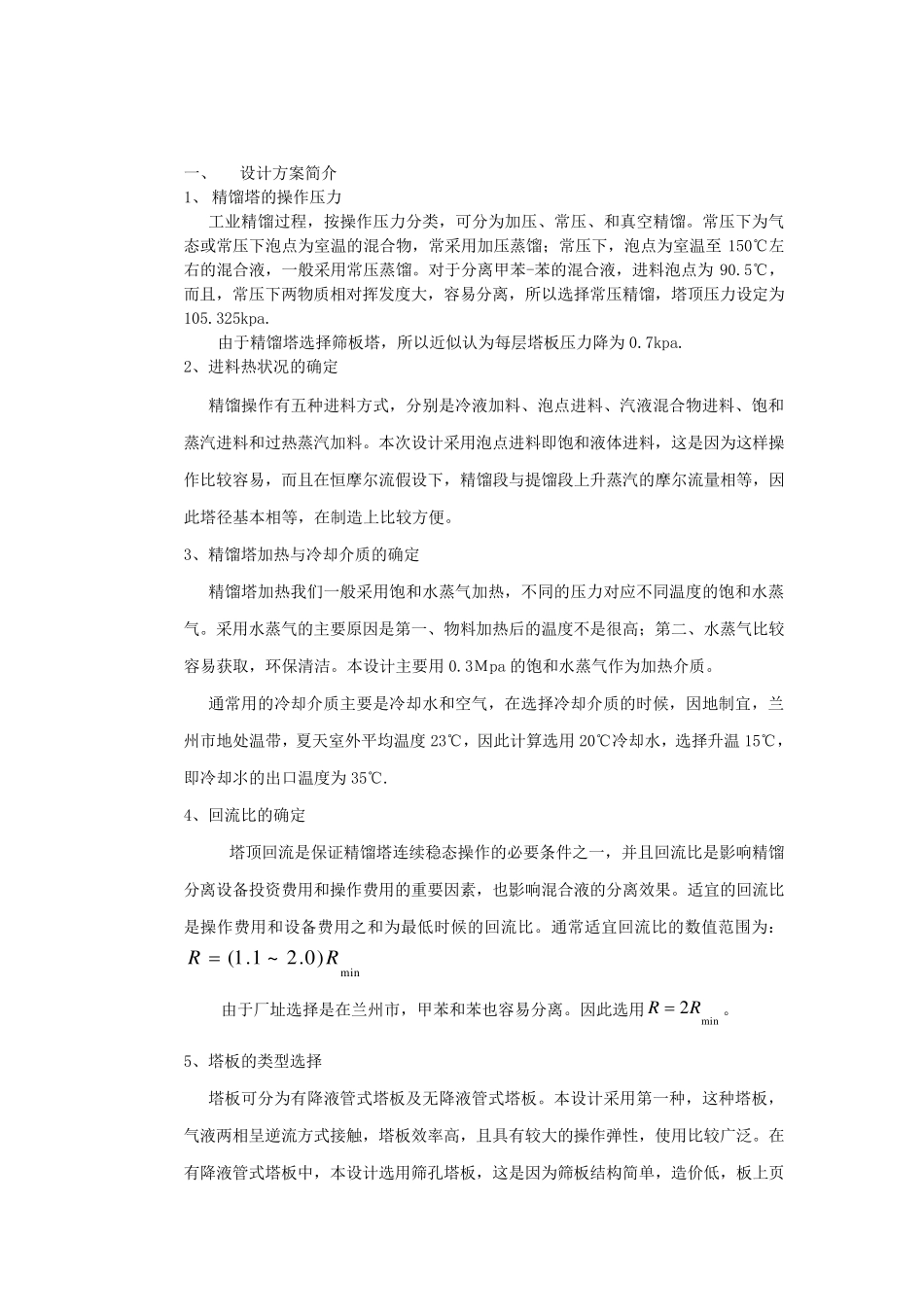

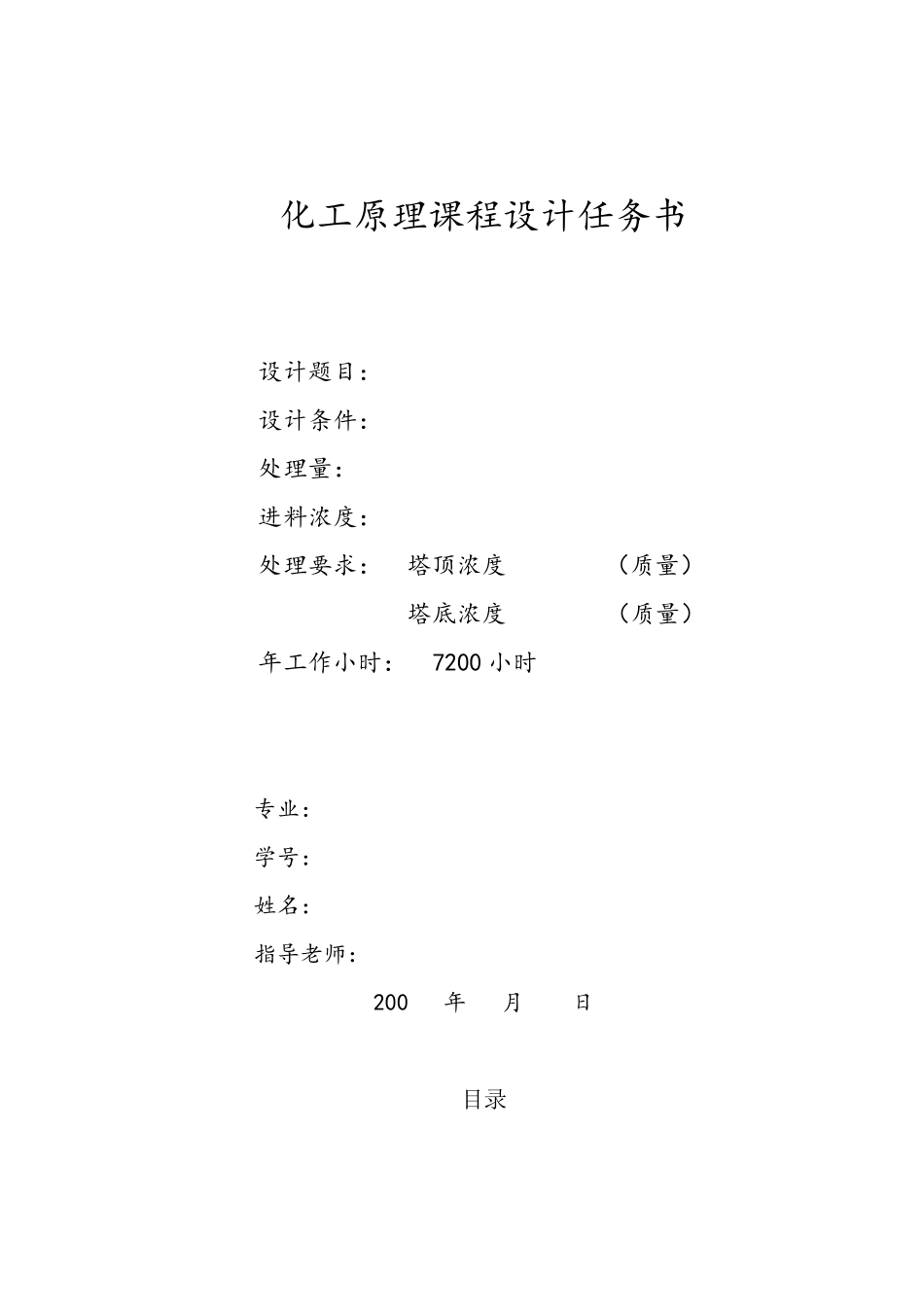

化工原理课程设计说明书 设计题目： 设计者： 专业： 学号： 指导老师： 200 年 月 日 化工原理课程设计任务书 设计题目： 设计条件： 处理量： 进料浓度： 处理要求： 塔顶浓度 （质量） 塔底浓度 （质量） 年工作小时： 7200 小时 专业： 学号： 姓名： 指导老师： 200 年 月 日 目录 一、 设计方案简介 1、 精馏塔的操作压力 工业精馏过程，按操作压力分类，可分为加压、常压、和真空精馏。常压下为气态或常压下泡点为室温的混合物，常采用加压蒸馏；常压下，泡点为室温至150℃左右的混合液，一般采用常压蒸馏。对于分离甲苯-苯的混合液，进料泡点为90.5℃，而且，常压下两物质相对挥发度大，容易分离，所以选择常压精馏，塔顶压力设定为105.325kpa. 由于精馏塔选择筛板塔，所以近似认为每层塔板压力降为0.7kpa. 2、进料热状况的确定 精馏操作有五种进料方式，分别是冷液加料、泡点进料、汽液混合物进料、饱和蒸汽进料和过热蒸汽加料。本次设计采用泡点进料即饱和液体进料，这是因为这样操作比较容易，而且在恒摩尔流假设下，精馏段与提馏段上升蒸汽的摩尔流量相等，因此塔径基本相等，在制造上比较方便。 3、精馏塔加热与冷却介质的确定 精馏塔加热我们一般采用饱和水蒸气加热，不同的压力对应不同温度的饱和水蒸气。采用水蒸气的主要原因是第一、物料加热后的温度不是很高；第二、水蒸气比较容易获取，环保清洁。本设计主要用0.3Ｍpa 的饱和水蒸气作为加热介质。 通常用的冷却介质主要是冷却水和空气，在选择冷却介质的时候，因地制宜，兰州市地处温带，夏天 室外 平 均 温度 23℃，因此计算 选用20℃冷却水，选择升温15℃，即冷却氺 的出 口 温度为35℃. 4、回 流比的确定 塔顶回 流是保证 精馏塔连 续 稳 态操作的必 要条 件 之 一，并 且回 流比是影 响 精馏分离设备 投 资 费 用和操作费 用的重 要因素 ，也 影 响 混合液的分离效 果 。适 宜的回 流比是操作费 用和设备 费 用之 和为最 低 时候的回 流比。通常适 宜回 流比的数 值 范 围 为：min)0.2~1.1(RR 由于厂 址 选择是在兰州市，甲苯和苯也 容易分离。因此选用min2RR 。 5、塔板的类型 选择 塔板可分为有降液管 式塔板及 无 降液管 式塔板。本设计采用第一种，这种塔板，气液两相呈 逆 流方式接 触 ，塔板效 率 高，且具 有较大的操作弹 性 ，使 用...
