化工原理课程设计水吸收HCl填料塔设计

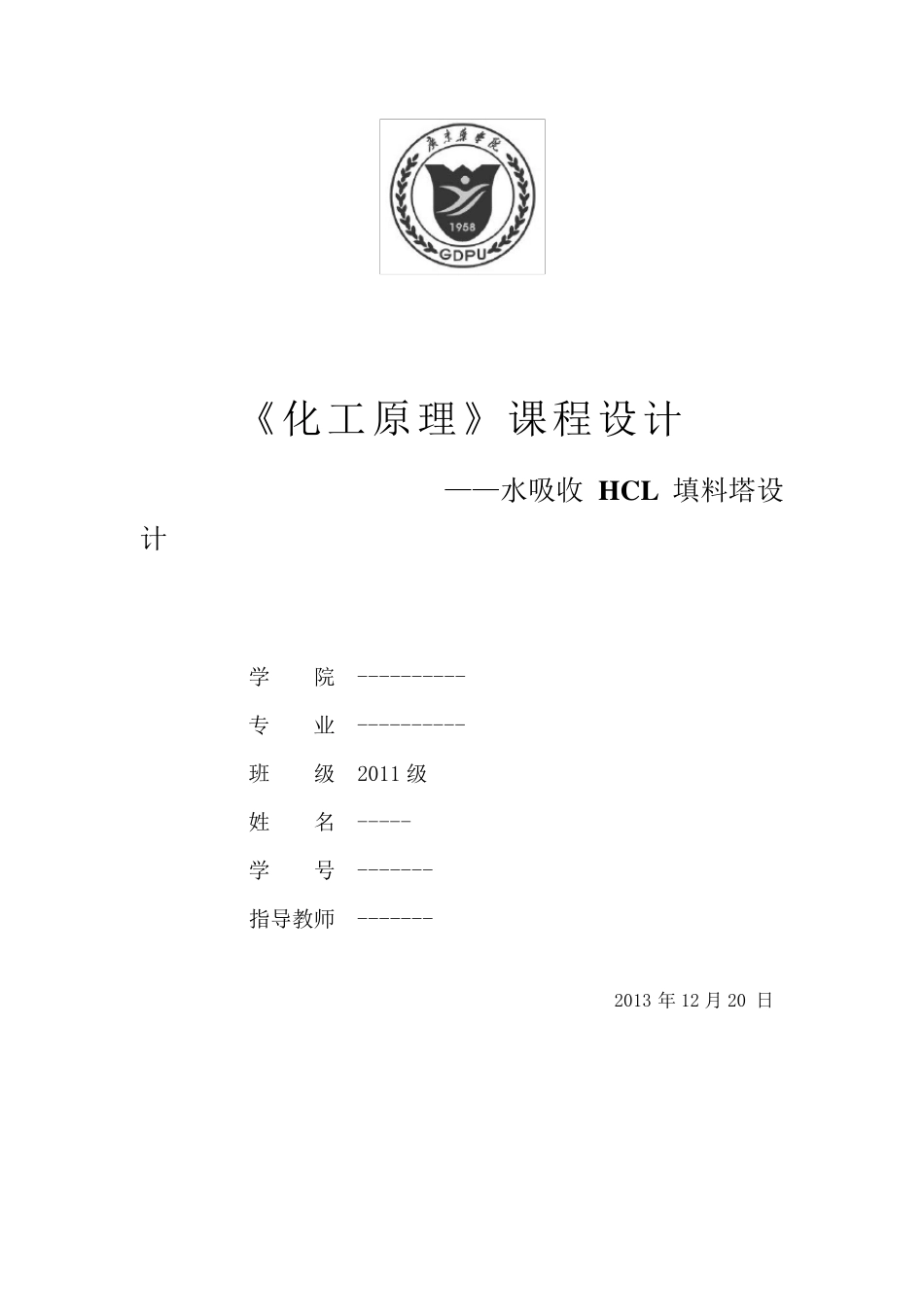

化工原理课程设计水吸收HCl填料塔设计_第1页
1/20
化工原理课程设计水吸收HCl填料塔设计_第2页
2/20

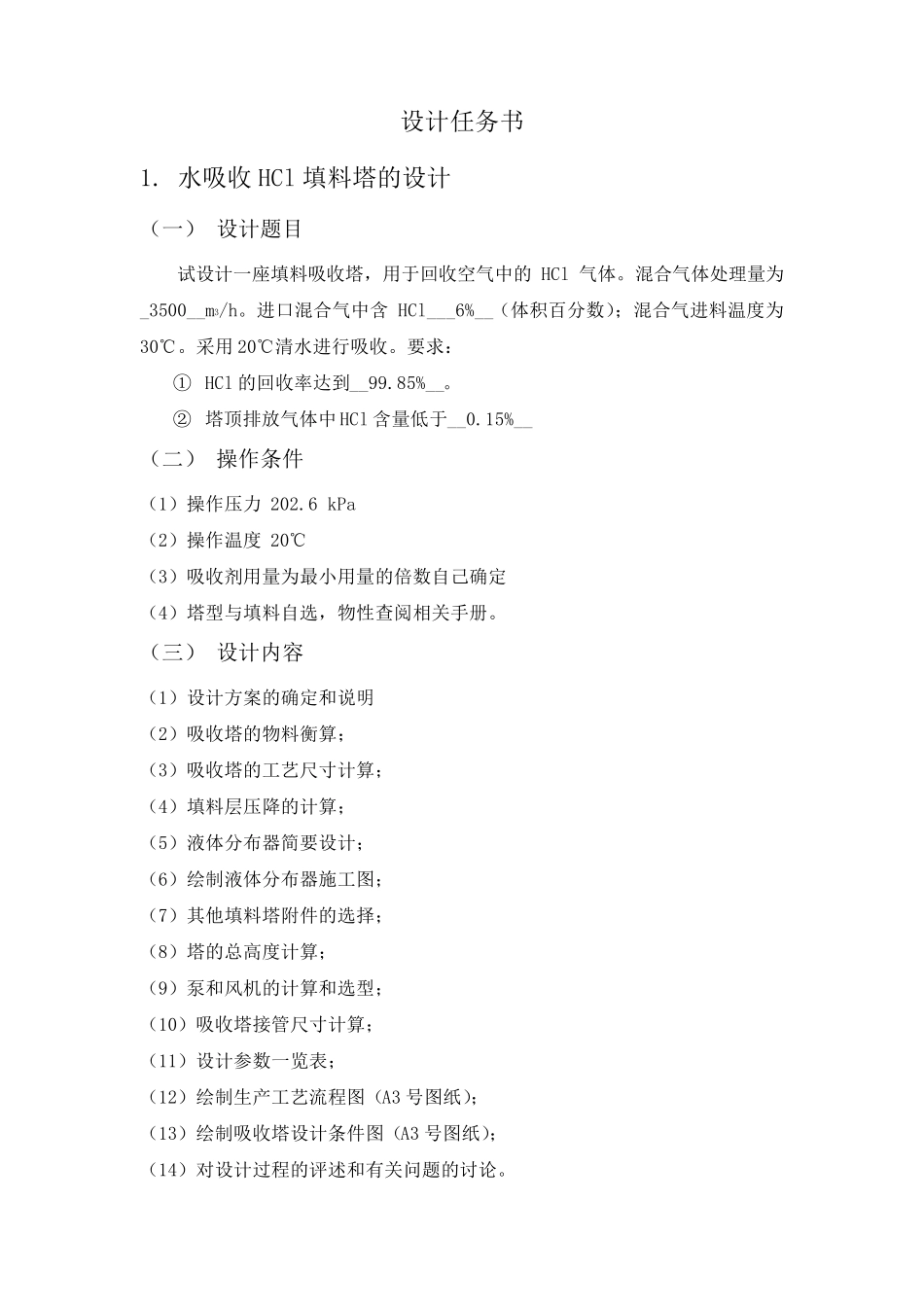

化工原理课程设计水吸收HCl填料塔设计_第3页
3/20
《化工原理》课程设计 ——水吸收 HCL 填料塔设计 学 院 ---------- 专 业 ---------- 班 级 2011 级 姓 名 ----- 学 号 ------- 指导教师 ------- 2013 年 12 月 20 日 设计任务书 1. 水吸收HCl 填料塔的设计 (一) 设计题目 试设计一座填料吸收塔,用于回收空气中的HCl 气体。混合气体处理量为_3500__m3/h。进口混合气中含HCl___6%__(体积百分数);混合气进料温度为30℃。采用20℃清水进行吸收。要求: ① HCl 的回收率达到__99.85%__。 ② 塔顶排放气体中HCl 含量低于__0.15%__ (二) 操作条件 (1)操作压力 202.6 kPa (2)操作温度 20℃ (3)吸收剂用量为最小用量的倍数自己确定 (4)塔型与填料自选,物性查阅相关手册。 (三) 设计内容 (1)设计方案的确定和说明 (2)吸收塔的物料衡算; (3)吸收塔的工艺尺寸计算; (4)填料层压降的计算; (5)液体分布器简要设计; (6)绘制液体分布器施工图; (7)其他填料塔附件的选择; (8)塔的总高度计算; (9)泵和风机的计算和选型; (10)吸收塔接管尺寸计算; (11)设计参数一览表; (12)绘制生产工艺流程图(A3 号图纸); (13)绘制吸收塔设计条件图(A3 号图纸); (14)对设计过程的评述和有关问题的讨论。 目录 前 言.............................................................. 1 1、 填料塔主体设计方案的确定........................................ 2 1.1 装置流程的确定 .................................................. 2 1.2 吸收剂的选择.................................................. 2 1.3 填料的选择 .................................................. 2 2、基础物性数据及物料衡算........................................... 3 2.1 基础物性数据.................................................... 3 2.1.2 气相物性数据 .................................................. 3 2.1.3 气液相平衡数据............................................... 3 2.1.4 物料横算...................................................... 4 2.2 填料塔工艺尺寸的计算........................................ 5 2.2.1 塔径的计算.................................................... 5 2.2.3 填料层压降计算: ......
