化工原理课程设计精馏塔设计

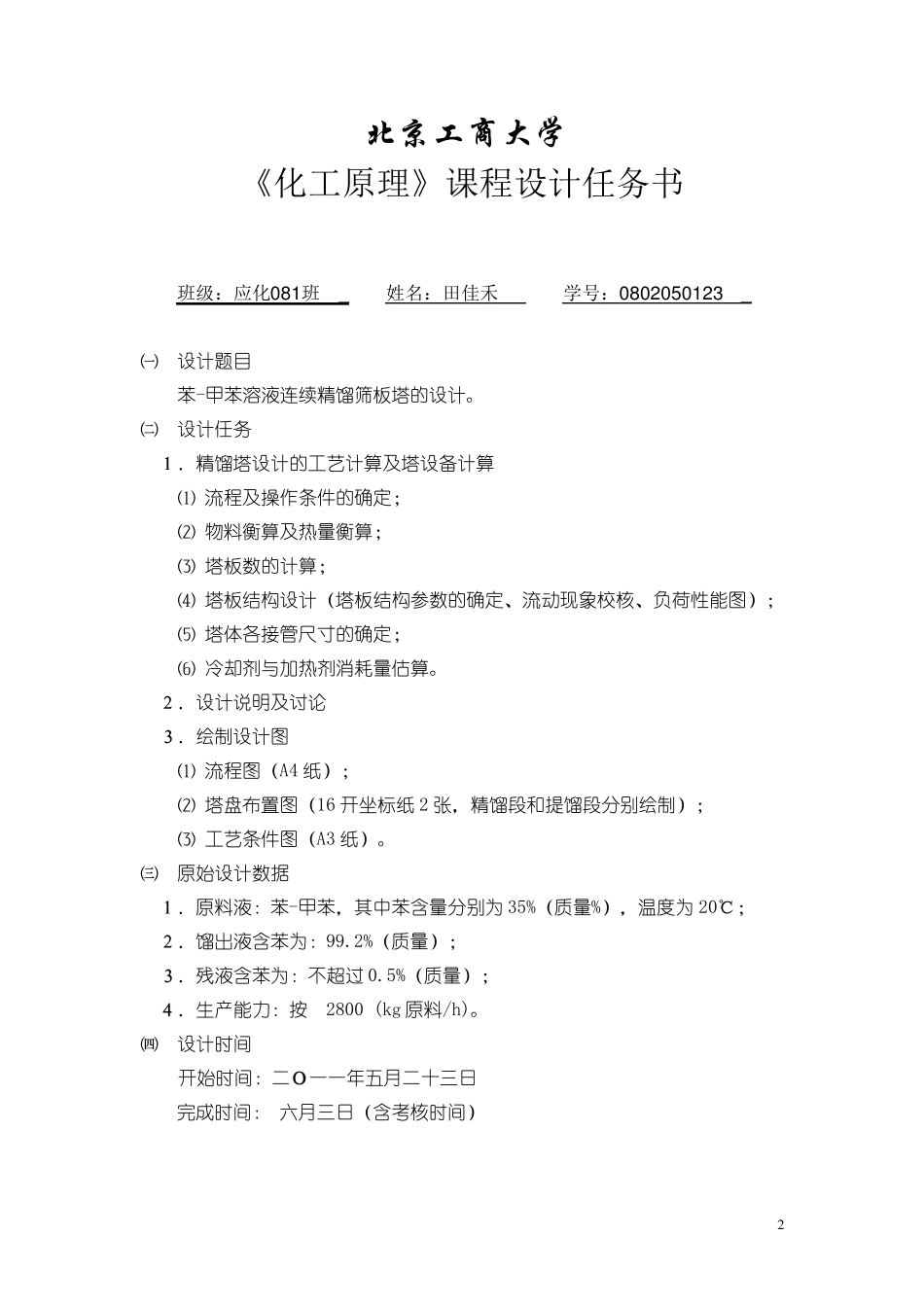

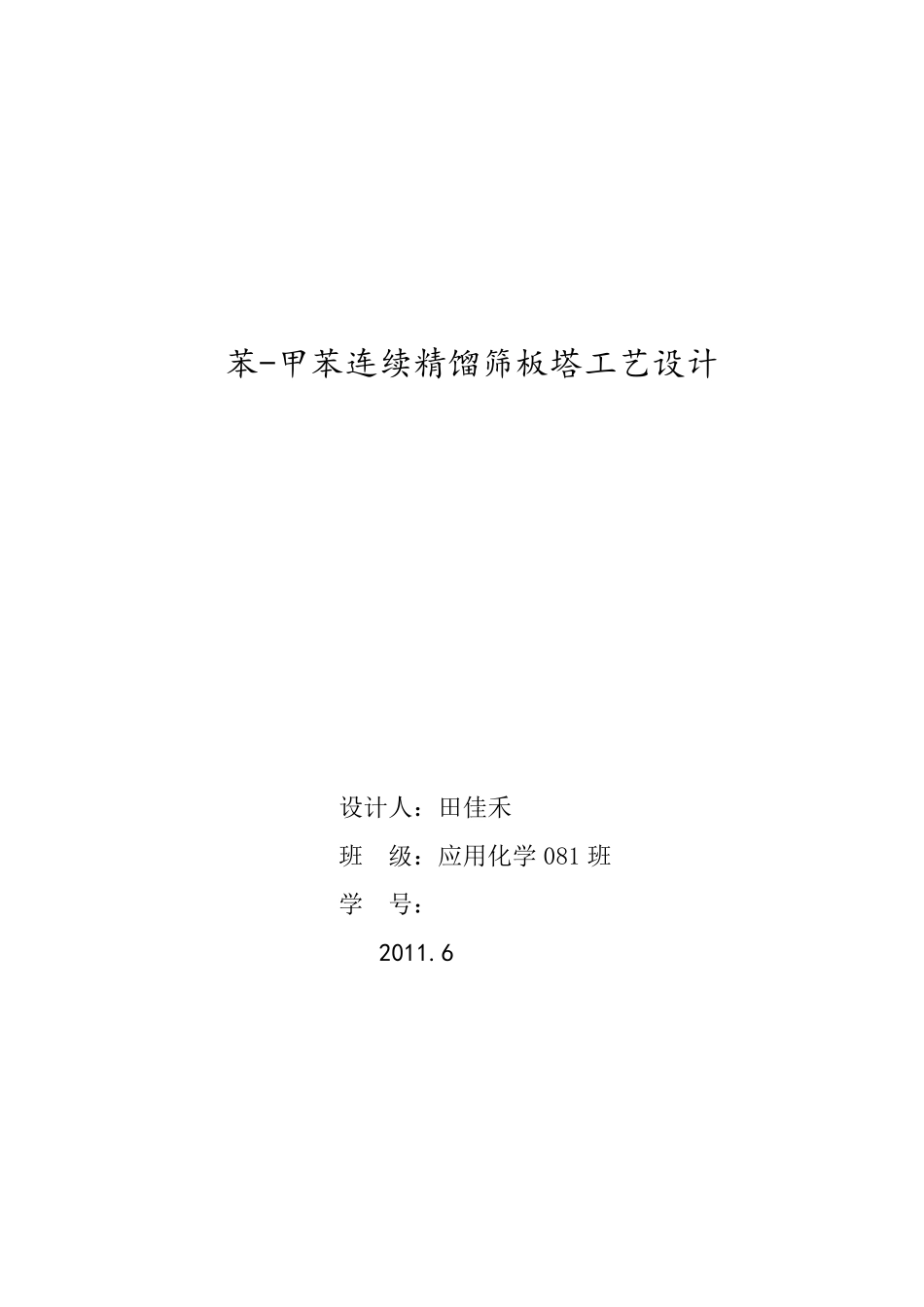

苯-甲苯连续精馏筛板塔工艺设计 设计人：田佳禾 班 级：应用化学 081 班 学 号：********** 2011.6 2 北 京 工 商 大 学 《化工原理》课程设计任务书 班级：应化0 8 1 班 _ 姓名：田佳禾 学号：0 8 0 2 0 5 0 1 2 3 _ ㈠ 设计题目 苯-甲苯溶液连续精馏筛板塔的设计。 ㈡ 设计任务 １．精馏塔设计的工艺计算及塔设备计算 ⑴ 流程及操作条件的确定； ⑵ 物料衡算及热量衡算； ⑶ 塔板数的计算； ⑷ 塔板结构设计（塔板结构参数的确定、流动现象校核、负荷性能图）； ⑸ 塔体各接管尺寸的确定； ⑹ 冷却剂与加热剂消耗量估算。 ２．设计说明及讨论 ３．绘制设计图 ⑴ 流程图（A4 纸）； ⑵ 塔盘布置图（16 开坐标纸2 张，精馏段和提馏段分别绘制）； ⑶ 工艺条件图（A3 纸）。 ㈢ 原始设计数据 １．原料液：苯-甲苯，其中苯含量分别为35%（质量%），温度为20℃； ２．馏出液含苯为：99.2%（质量）； ３．残液含苯为：不超过 0.5%（质量）； ４．生产能力：按 2800 (kg 原料/h)。 ㈣ 设计时间 开始时间：二Ｏ一一年五月二十三日 完成时间： 六月三日（含考核时间） 3 目 录 第1 篇 绪 论 …………………………………………4 第2 篇 流程及相关参数的选择 ……………………………5 第3 篇 计算过程 ……………………………………………6 3.1 精馏塔的物料衡算.......................6 3.2 相对挥发度 及回流比 R..................7 3.3 求理论塔板数..........................11 3.4 确定全塔效率 ET 并求解实际塔板数.......13 3.5 塔的工艺条件及物性数据计算............14 3.6 精馏塔塔体工艺尺寸计算................19 3.7 塔板主要工艺尺寸计算..................22 3.8 筛板的流体力学验算....................26 3.9 塔板负荷性能图........................29 3.10 塔体各接管尺寸计算及热量衡算.........36 第4 篇 计算结果列表 ………………………………………4 2 第5 篇 小结与体会 …………………………………………4 4 第6 篇 参考文献 ……………………………………………4 5 4 第1 篇 绪 论 精馏所进行的是汽、液两相之间的传质，而作为汽、液两相传质所用的塔设备，首先必须要能使汽、液两相得到充分的接触，以达到较高的传质效率。板式塔为逐级接触型汽－液传质设备，其种类繁多，...
