化工工艺设计必备知识

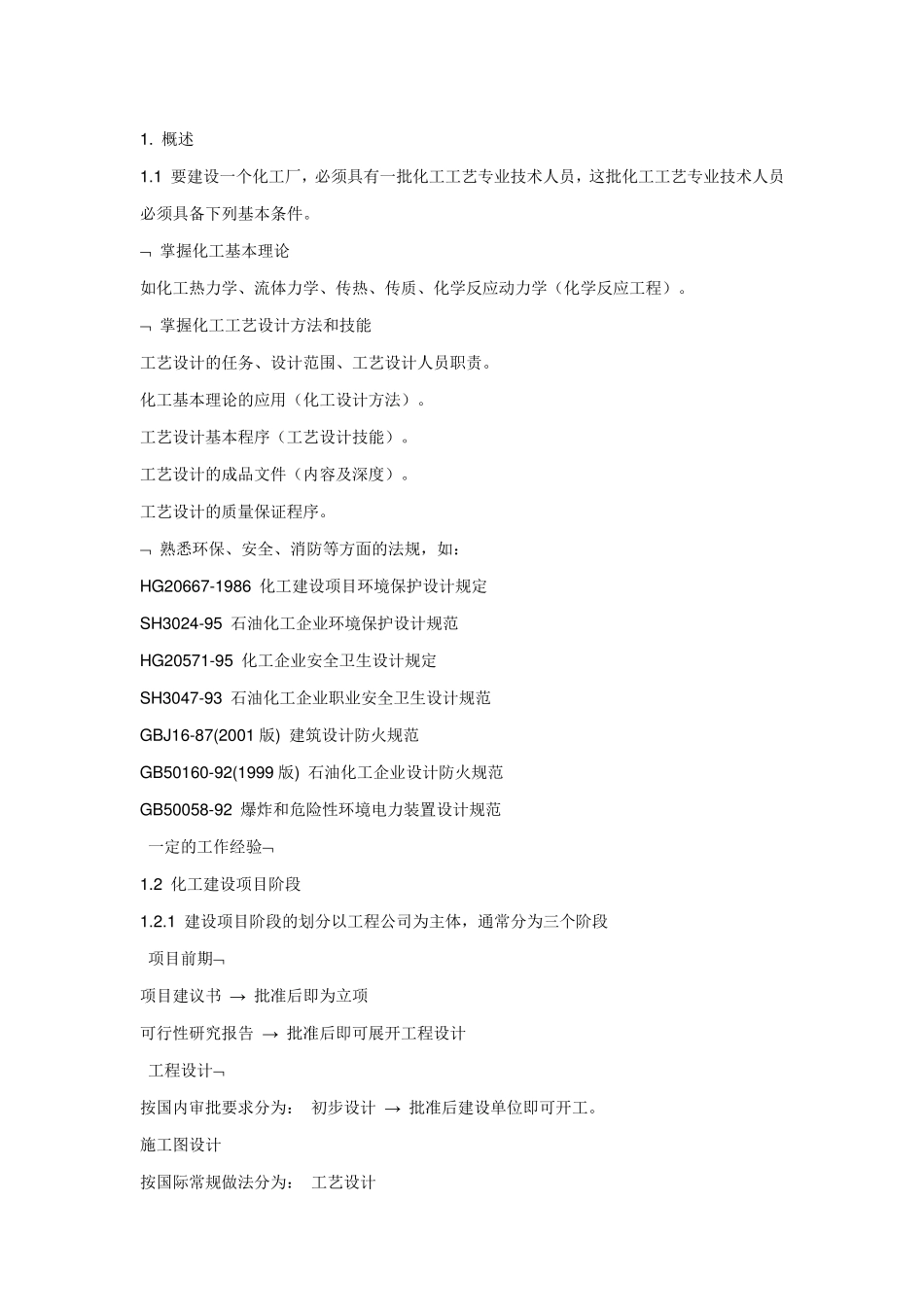

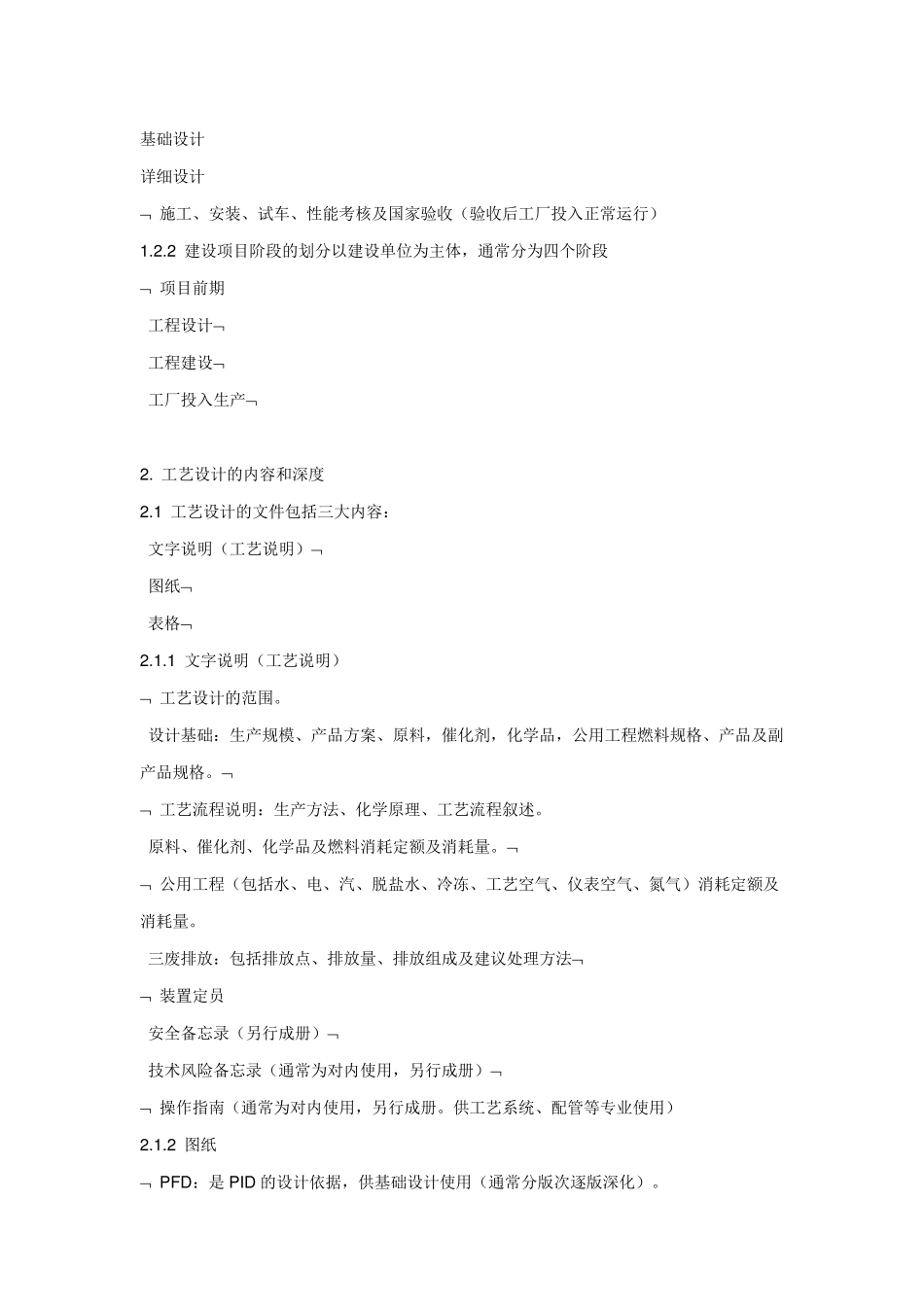

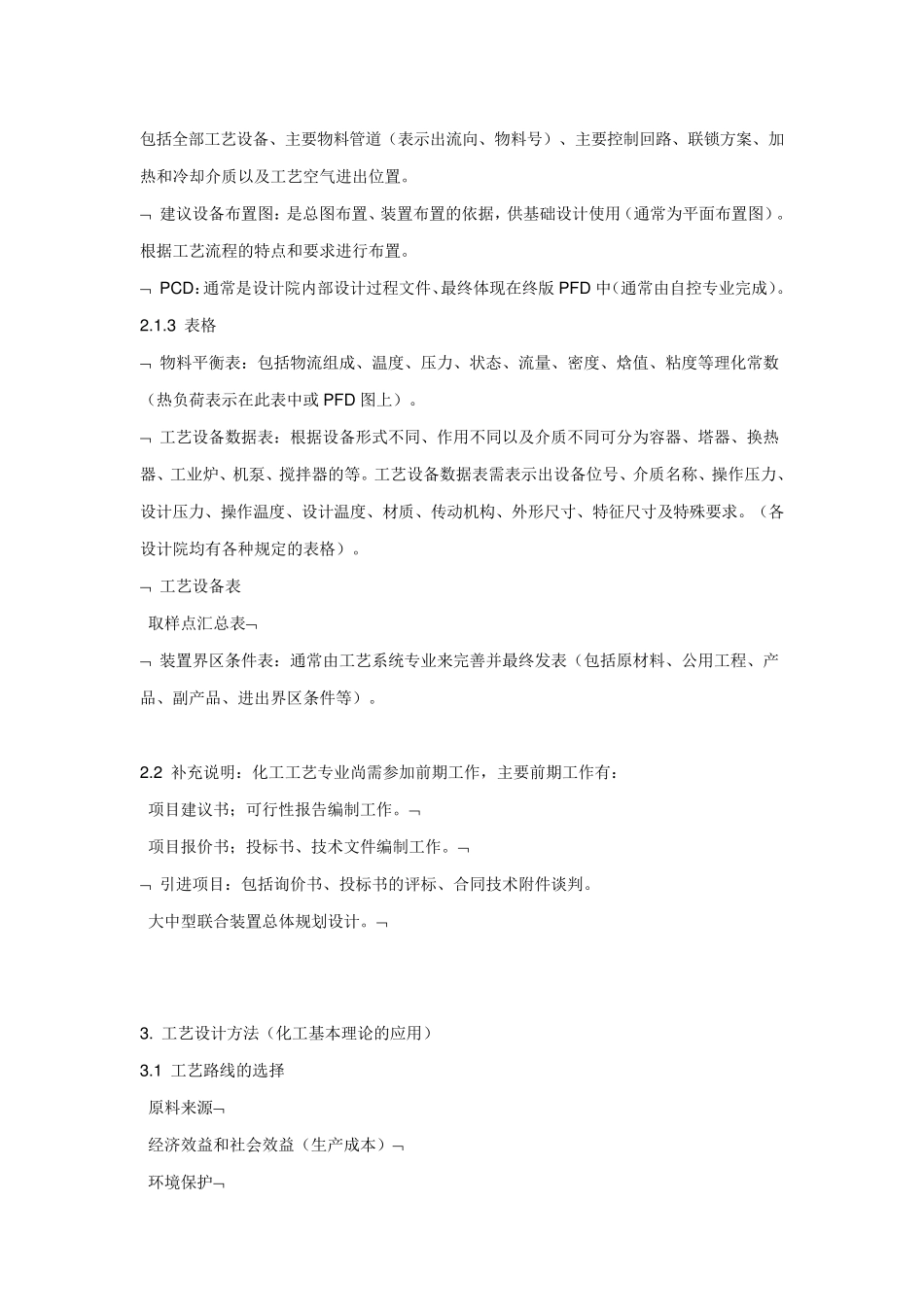

1. 概述 1.1 要建设一个化工厂，必须具有一批化工工艺专业技术人员，这批化工工艺专业技术人员必须具备下列基本条件。  掌握化工基本理论 如化工热力学、流体力学、传热、传质、化学反应动力学（化学反应工程）。  掌握化工工艺设计方法和技能 工艺设计的任务、设计范围、工艺设计人员职责。 化工基本理论的应用（化工设计方法）。 工艺设计基本程序（工艺设计技能）。 工艺设计的成品文件（内容及深度）。 工艺设计的质量保证程序。  熟悉环保、安全、消防等方面的法规，如： HG20667-1986 化工建设项目环境保护设计规定 S H3024-95 石油化工企业环境保护设计规范 HG20571-95 化工企业安全卫生设计规定 S H3047-93 石油化工企业职业安全卫生设计规范 GBJ16-87(2001 版) 建筑设计防火规范 GB50160-92(1999 版) 石油化工企业设计防火规范 GB50058-92 爆炸和危险性环境电力装置设计规范 一定的工作经验 1.2 化工建设项目阶段 1.2.1 建设项目阶段的划分以工程公司为主体，通常分为三个阶段 项目前期 项目建议书 → 批准后即为立项 可行性研究报告 → 批准后即可展开工程设计 工程设计 按国内审批要求分为： 初步设计 → 批准后建设单位即可开工。 施工图设计 按国际常规做法分为： 工艺设计 基础设计 详细设计  施工、安装、试车、性能考核及国家验收（验收后工厂投入正常运行） 1.2.2 建设项目阶段的划分以建设单位为主体，通常分为四个阶段  项目前期 工程设计 工程建设 工厂投入生产 2. 工艺设计的内容和深度 2.1 工艺设计的文件包括三大内容： 文字说明（工艺说明） 图纸 表格 2.1.1 文字说明（工艺说明）  工艺设计的范围。 设计基础：生产规模、产品方案、原料，催化剂，化学品，公用工程燃料规格、产品及副产品规格。  工艺流程说明：生产方法、化学原理、工艺流程叙述。 原料、催化剂、化学品及燃料消耗定额及消耗量。  公用工程（包括水、电、汽、脱盐水、冷冻、工艺空气、仪表空气、氮气）消耗定额及消耗量。 三废排放：包括排放点、排放量、排放组成及建议处理方法  装置定员 安全备忘录（另行成册） 技术风险备忘录（通常为对内使用，另行成册）  操作指南（通常为对内使用，另行成册。供工艺系统、配管等专业使用） 2.1.2 图纸  P FD：是 P ID 的设计依据，供基础设计使用（通常分...
