化工模拟软件——ChemCAD

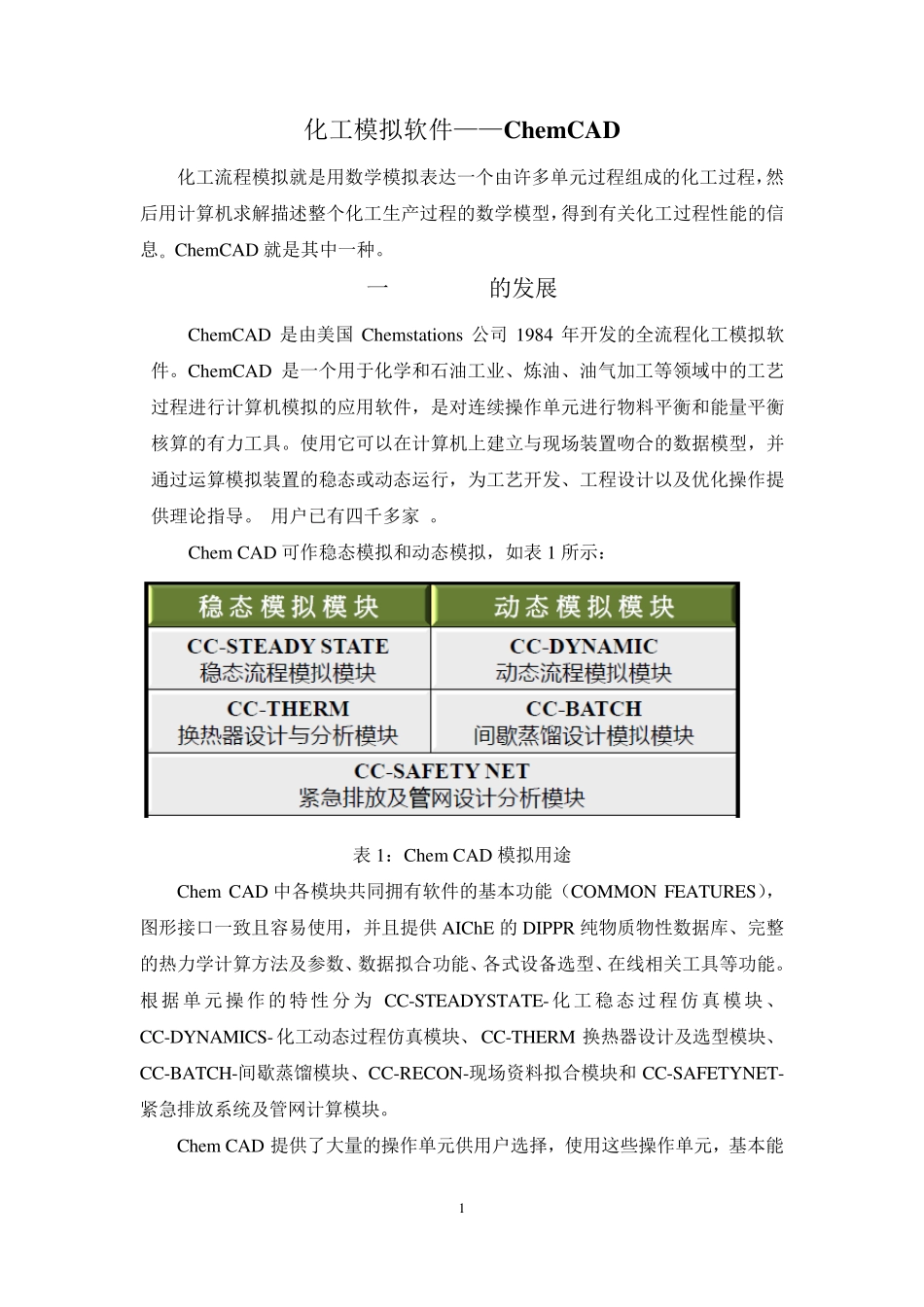

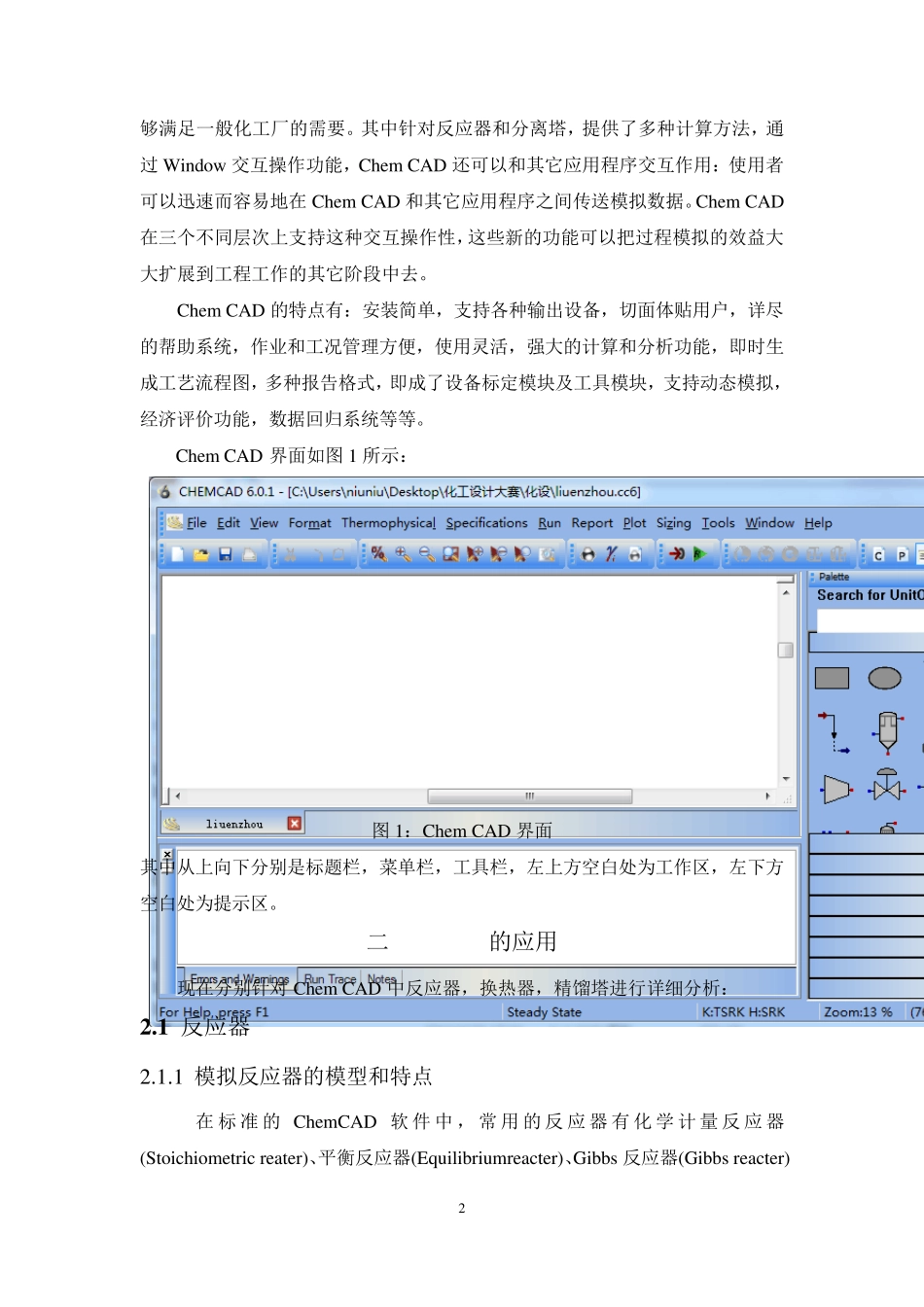

1 化工模拟软件——Chem CAD 化工流程模拟就是用数学模拟表达一个由许多单元过程组成的化工过程，然后用计算机求解描述整个化工生产过程的数学模型，得到有关化工过程性能的信息。ChemCAD 就是其中一种。 一 ChemCAD的发展 ChemCAD 是由美国 Chemstations 公司 1984 年开发的全流程化工模拟软件。ChemCAD 是一个用于化学和石油工业、炼油、油气加工等领域中的工艺过程进行计算机模拟的应用软件，是对连续操作单元进行物料平衡和能量平衡核算的有力工具。使用它可以在计算机上建立与现场装置吻合的数据模型，并通过运算模拟装置的稳态或动态运行，为工艺开发、工程设计以及优化操作提供理论指导。 用户已有四千多家 。 Chem CAD 可作稳态模拟和动态模拟，如表 1 所示： 表 1：Chem CAD 模拟用途 Chem CAD 中各模块共同拥有软件的基本功能（COMMON FEATURES），图形接口一致且容易使用，并且提供 AIChE 的 DIPPR 纯物质物性数据库、完整的热力学计算方法及参数、数据拟合功能、各式设备选型、在线相关工具等功能。根据单元操作的特性分为 CC-STEADYSTATE-化工稳态过程仿真模块、CC-DYNAMICS- 化工动态过程仿真模块、CC-THERM 换热器设计及选型模块、CC-BATCH-间歇蒸馏模块、CC-RECON-现场资料拟合模块和 CC-SAFETYNET-紧急排放系统及管网计算模块。 Chem CAD 提供了大量的操作单元供用户选择，使用这些操作单元，基本能2 够满足一般化工厂的需要。其中针对反应器和分离塔，提供了多种计算方法，通过 Window 交互操作功能，Chem CAD 还可以和其它应用程序交互作用：使用者可以迅速而容易地在 Chem CAD 和其它应用程序之间传送模拟数据。Chem CAD在三个不同层次上支持这种交互操作性，这些新的功能可以把过程模拟的效益大大扩展到工程工作的其它阶段中去。 Chem CAD 的特点有：安装简单，支持各种输出设备，切面体贴用户，详尽的帮助系统，作业和工况管理方便，使用灵活，强大的计算和分析功能，即时生成工艺流程图，多种报告格式，即成了设备标定模块及工具模块，支持动态模拟，经济评价功能，数据回归系统等等。 Chem CAD 界面如图 1 所示： 图 1：Chem CAD 界面 其中从上向下分别是标题栏，菜单栏，工具栏，左上方空白处为工作区，左下方空白处为提示区。 二 ChemCAD的应用 现在分别针对 Chem CAD 中反应器，换热器，精馏塔进行详细分析： 2 .1 反应器 2.1.1 模拟反应器的...
