化工课程设计夹套反应釜课程设计

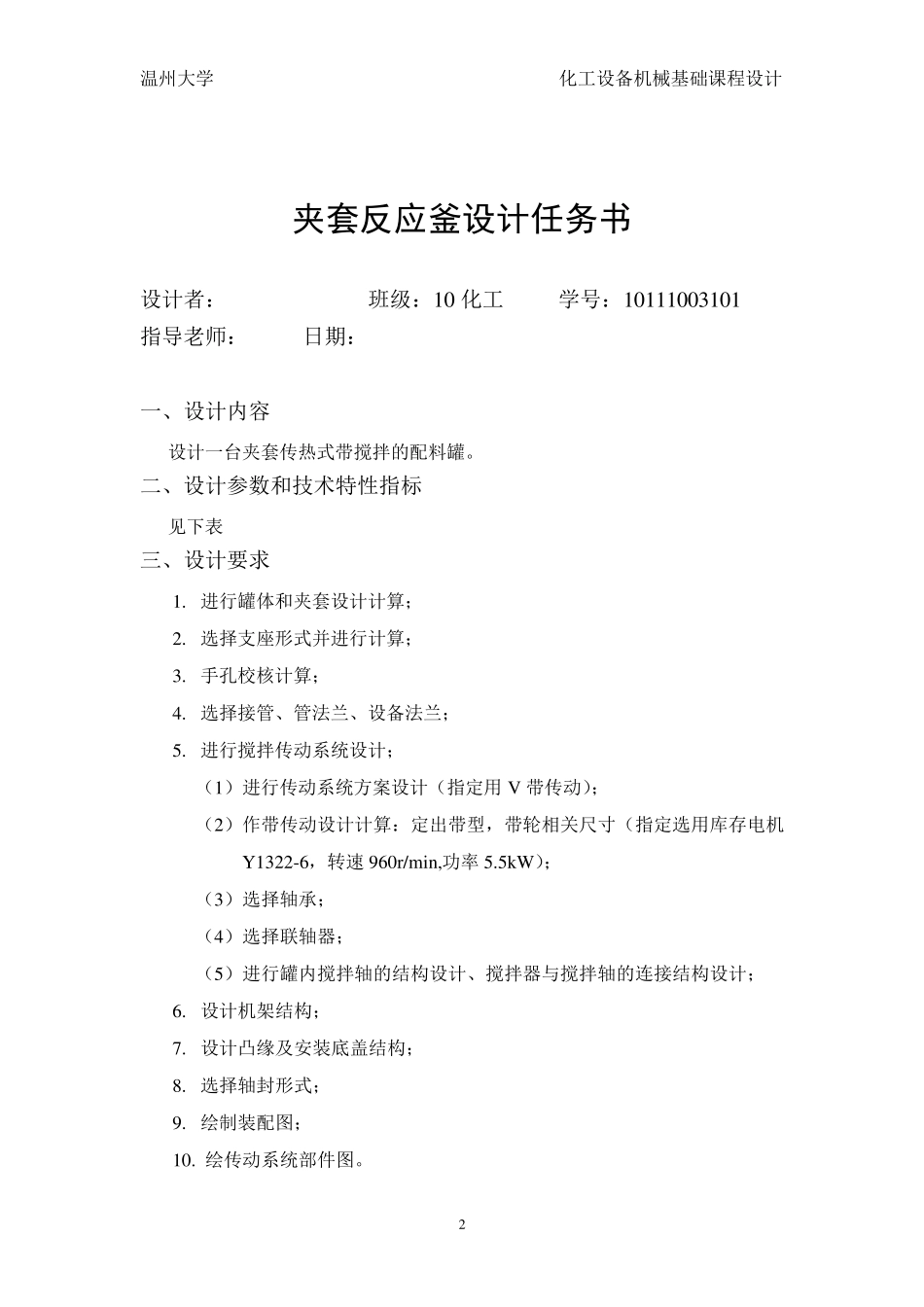

化工设备机械基础课程设计 题 目： 1m 3 夹套反应釜设计 学 院: 化学与材料工程学院 专 业: 化学工程 班 级: 10 化工 姓 名: 学 号: *********** 指导老师: 完成日期: 2012 年 6 月 1 日 温州大学 化工设备机械基础课程设计 2 夹套反应釜设计任务书 设计者： 班级：10 化工 学号：10111003101 指导老师： 日期： 一、设计内容 设计一台夹套传热式带搅拌的配料罐。 二、设计参数和技术特性指标 见下表 三、设计要求 1. 进行罐体和夹套设计计算； 2. 选择支座形式并进行计算； 3. 手孔校核计算； 4. 选择接管、管法兰、设备法兰； 5. 进行搅拌传动系统设计； （1）进行传动系统方案设计（指定用 V 带传动）； （2）作带传动设计计算：定出带型，带轮相关尺寸（指定选用库存电机Y1322-6，转速 960r/min,功率 5.5kW）； （3）选择轴承； （4）选择联轴器； （5）进行罐内搅拌轴的结构设计、搅拌器与搅拌轴的连接结构设计； 6. 设计机架结构； 7. 设计凸缘及安装底盖结构； 8. 选择轴封形式； 9. 绘制装配图； 10. 绘传动系统部件图。 温州大学 化工设备机械基础课程设计 3 表1 夹套反应釜设计任务书 简图 设计参数及要求 容器内 夹套内 工作压力， Mpa 设计压力， MPa 0.2 0.3 工作温度， ℃ 设计温度， ℃ <100 <150 介质 染料及有机溶剂 冷却水或蒸汽 全容积，m3 1.0 操作容积，m3 0.8 全容积 传热面积，m2 >3.5 腐蚀情况 微弱 推荐材料 Q235-A 搅拌器型式 推进式 搅拌轴转速，r/min 200 轴功率，kW 4 接管表 符号 公称尺寸DN 连接面形式 用途 a 25 蒸汽入口 b 25 加料口 c 80 视镜 d 65 温度计管口 e 25 压缩空气入口 f 40 放料口 g 25 冷凝水出口 h 100 手孔 温州大学 化工设备机械基础课程设计 4 目 录 1. 夹套反应釜的结构 ................................................ 5 1.1 夹套反应釜的功能和用途 ...................................... 5 1.2 夹套反应釜的反应条件 ........................................ 5 2. 设计标准 ........................................................ 6 3. 设计方案的分析和拟定 ............................................ 6 4. 各部分结构尺寸的确定和设计计算 .................................. 7 4.1 罐...
