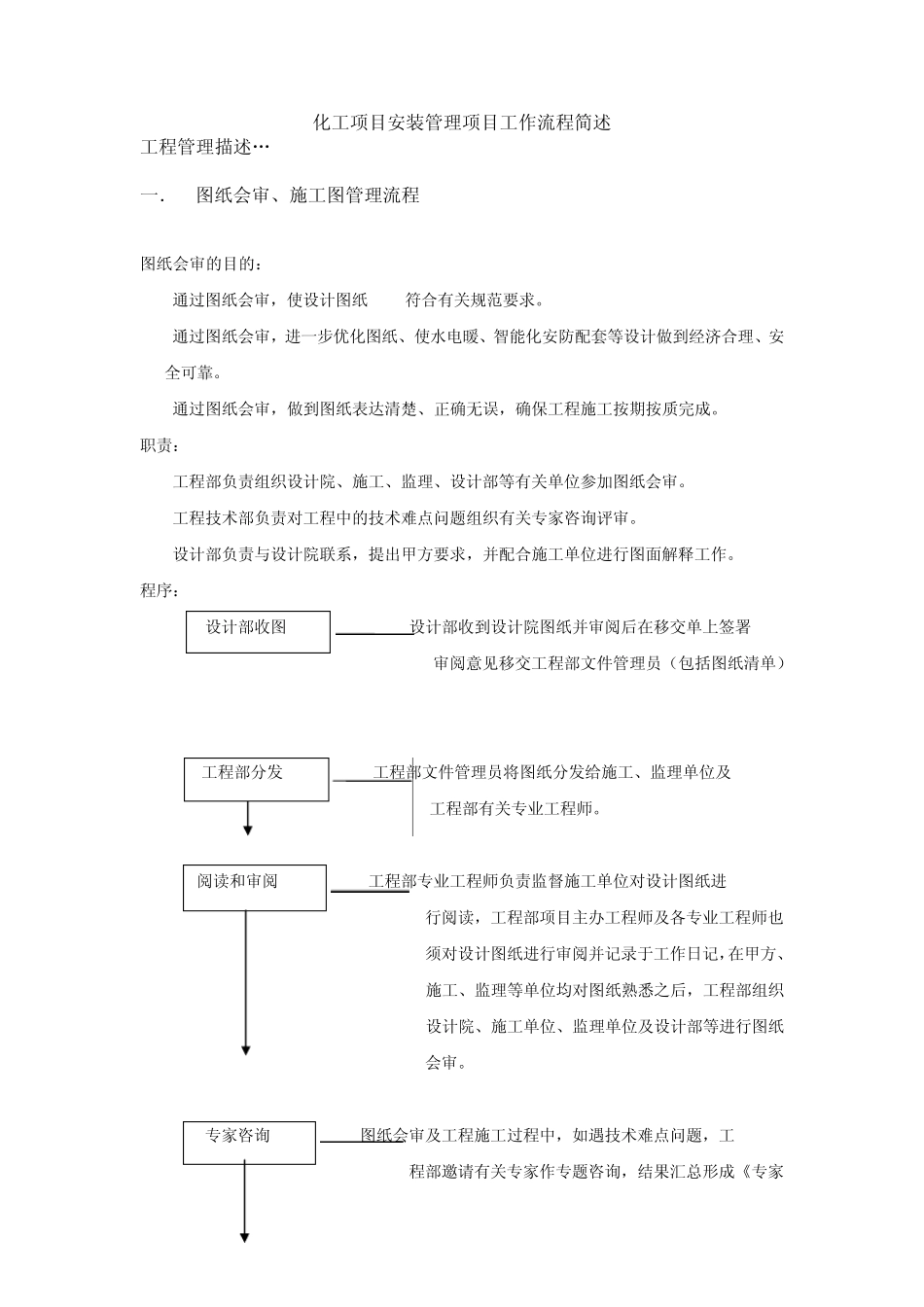

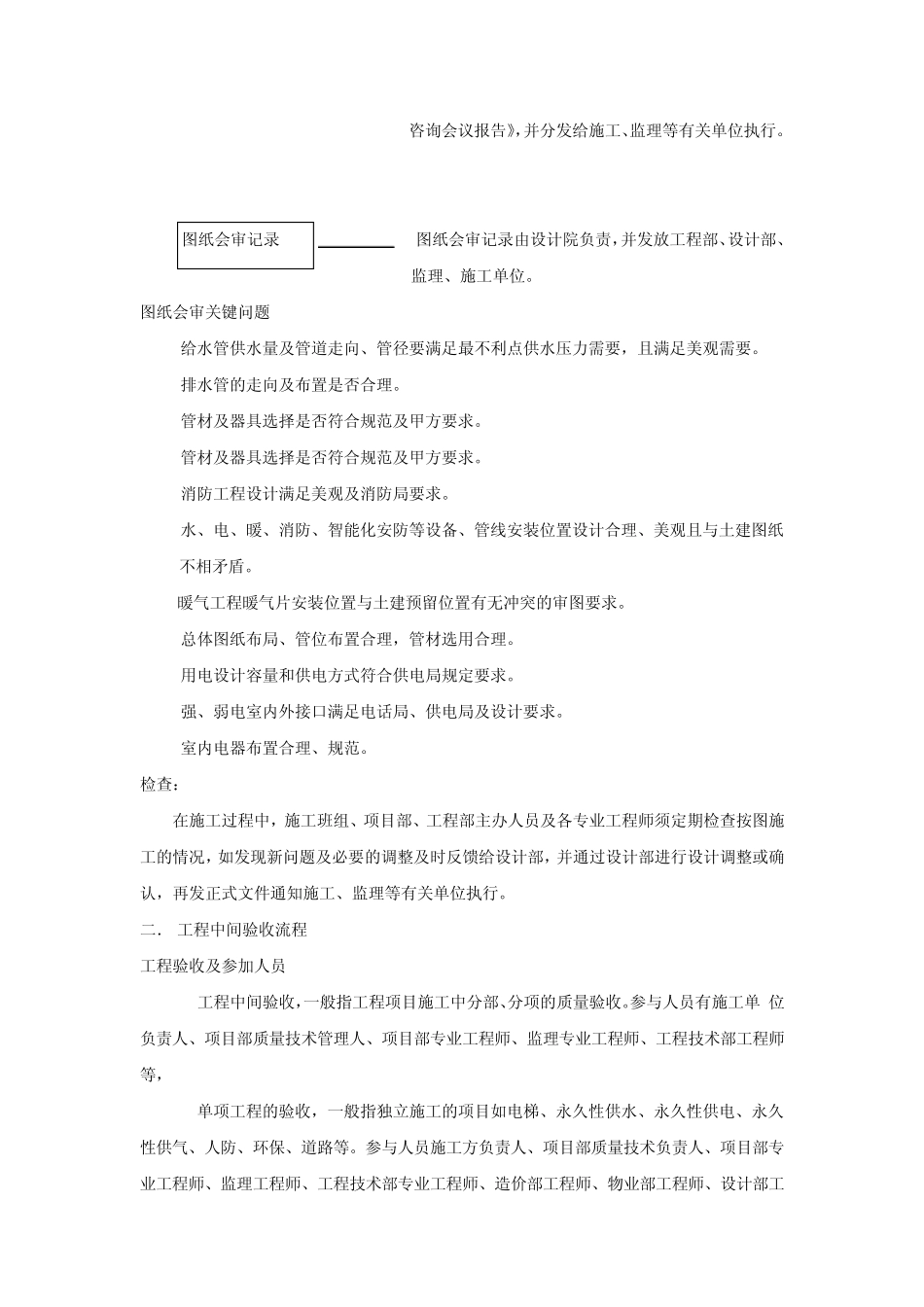

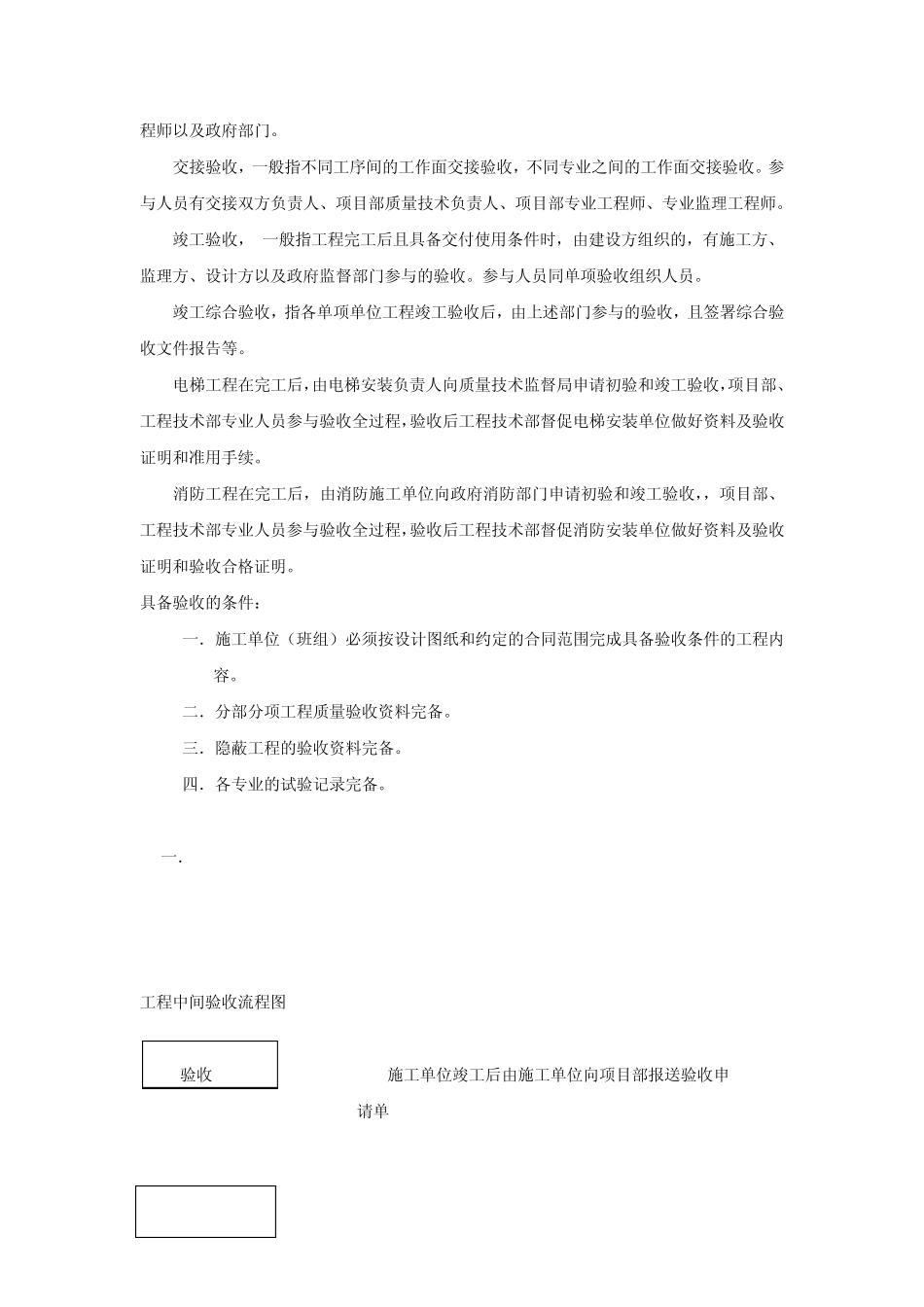

化工项目安装管理项目工作流程简述 工程管理描述„ 一． 图纸会审、施工图管理流程 图纸会审的目的： 1. 通过图纸会审，使设计图纸100%符合有关规范要求。 2. 通过图纸会审，进一步优化图纸、使水电暖、智能化安防配套等设计做到经济合理、安 全可靠。 3. 通过图纸会审，做到图纸表达清楚、正确无误，确保工程施工按期按质完成。 职责： 1. 工程部负责组织设计院、施工、监理、设计部等有关单位参加图纸会审。 2. 工程技术部负责对工程中的技术难点问题组织有关专家咨询评审。 3. 设计部负责与设计院联系，提出甲方要求，并配合施工单位进行图面解释工作。 程序： 设计部收图 设计部收到设计院图纸并审阅后在移交单上签署 审阅意见移交工程部文件管理员（包括图纸清单） 工程部分发 工程部文件管理员将图纸分发给施工、监理单位及 工程部有关专业工程师。 阅读和审阅 工程部专业工程师负责监督施工单位对设计图纸进 行阅读，工程部项目主办工程师及各专业工程师也 须对设计图纸进行审阅并记录于工作日记，在甲方、 施工、监理等单位均对图纸熟悉之后，工程部组织 设计院、施工单位、监理单位及设计部等进行图纸 会审。 专家咨询 图纸会审及工程施工过程中，如遇技术难点问题，工 程部邀请有关专家作专题咨询，结果汇总形成《专家 咨询会议报告》，并分发给施工、监理等有关单位执行。 图纸会审记录 图纸会审记录由设计院负责，并发放工程部、设计部、 监理、施工单位。 图纸会审关键问题 1. 给水管供水量及管道走向、管径要满足最不利点供水压力需要，且满足美观需要。 2. 排水管的走向及布置是否合理。 3. 管材及器具选择是否符合规范及甲方要求。 3. 管材及器具选择是否符合规范及甲方要求。 4. 消防工程设计满足美观及消防局要求。 5. 水、电、暖、消防、智能化安防等设备、管线安装位置设计合理、美观且与土建图纸 不相矛盾。 6. 暖气工程暖气片安装位置与土建预留位置有无冲突的审图要求。 7. 总体图纸布局、管位布置合理，管材选用合理。 8. 用电设计容量和供电方式符合供电局规定要求。 9. 强、弱电室内外接口满足电话局、供电局及设计要求。 10. 室内电器布置合理、规范。 检查： 在施工过程中，施工班组、项目部、工程部主办人员及各专业工程师须定期检查按图施 工的情况，如发现新问题及必要的调整及时反馈给设计部，并通过设计部进行设计调整或确认，再发正式文件通...
