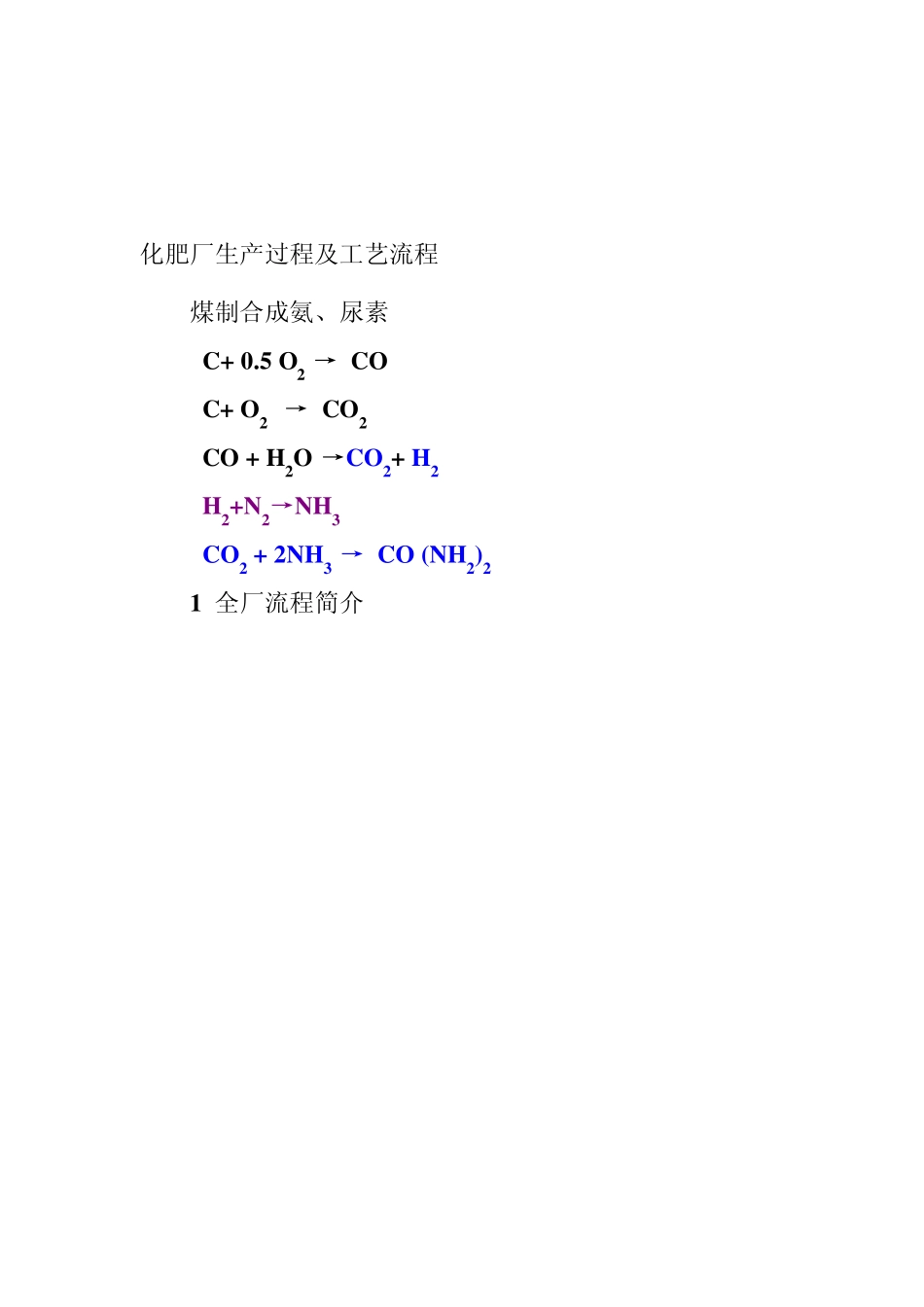

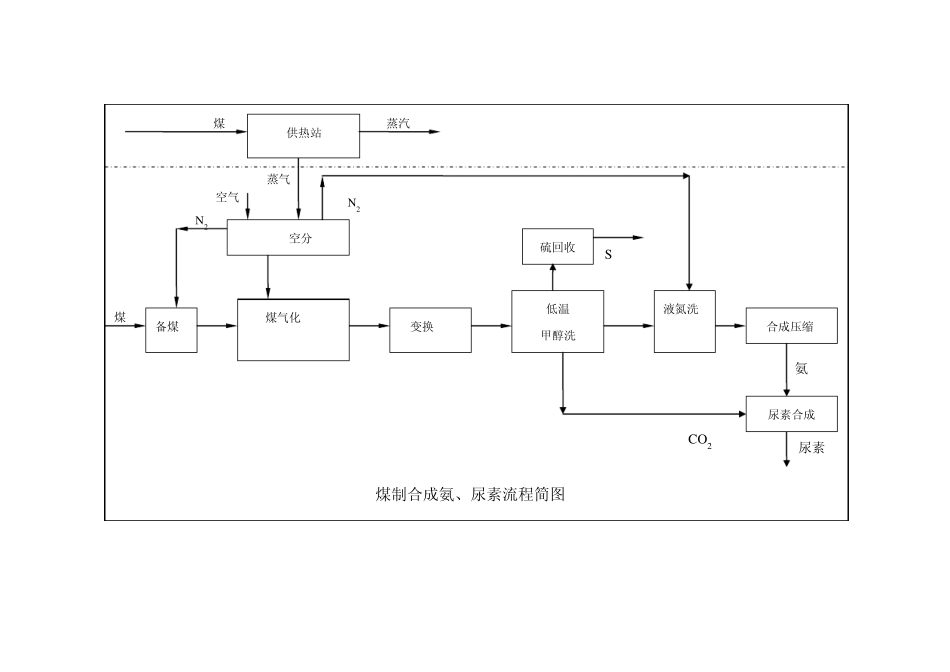

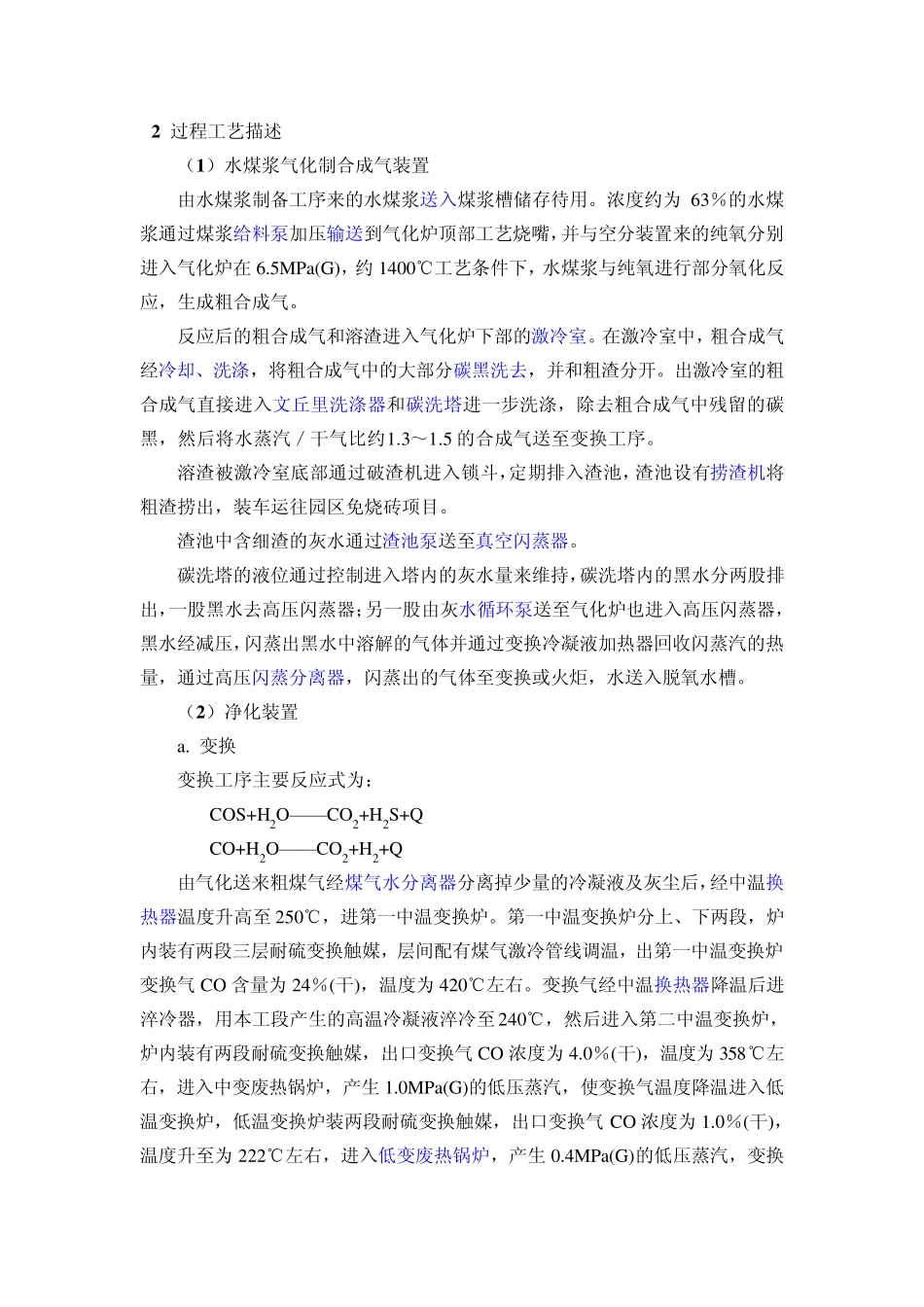

化肥厂生产过程及工艺流程 煤制合成氨、尿素 C+ 0.5 O2 → CO C+ O2 → CO2 CO + H2O →CO2+ H2 H2+N2→NH3 CO2 + 2NH3 → CO (NH2)2 1 全厂流程简介 备煤 煤气化 变换 低温 甲醇洗 液氮洗 合成压缩 空分 蒸气 N2 空气 供热站 蒸汽煤 硫回收 S 氨 煤 煤制合成氨、尿素流程简图 尿素合成 尿素 CO2 N2 2 过程工艺描述 （1 ）水煤浆气化制合成气装置 由水煤浆制备工序来的水煤浆送入煤浆槽储存待用。浓度约为63％的水煤浆通过煤浆给料泵加压输送到气化炉顶部工艺烧嘴，并与空分装置来的纯氧分别进入气化炉在6.5MPa(G)，约1400℃工艺条件下，水煤浆与纯氧进行部分氧化反应，生成粗合成气。 反应后的粗合成气和溶渣进入气化炉下部的激冷室。在激冷室中，粗合成气经冷却、洗涤，将粗合成气中的大部分碳黑洗去，并和粗渣分开。出激冷室的粗合成气直接进入文丘里洗涤器和碳洗塔进一步洗涤，除去粗合成气中残留的碳黑，然后将水蒸汽／干气比约1.3～1.5 的合成气送至变换工序。 溶渣被激冷室底部通过破渣机进入锁斗，定期排入渣池，渣池设有捞渣机将粗渣捞出，装车运往园区免烧砖项目。 渣池中含细渣的灰水通过渣池泵送至真空闪蒸器。 碳洗塔的液位通过控制进入塔内的灰水量来维持，碳洗塔内的黑水分两股排出，一股黑水去高压闪蒸器；另一股由灰水循环泵送至气化炉也进入高压闪蒸器，黑水经减压，闪蒸出黑水中溶解的气体并通过变换冷凝液加热器回收闪蒸汽的热量，通过高压闪蒸分离器，闪蒸出的气体至变换或火炬，水送入脱氧水槽。 （2 ）净化装置 a. 变换 变换工序主要反应式为： COS+H2O——CO2+H2S+Q CO+H2O——CO2+H2+Q 由气化送来粗煤气经煤气水分离器分离掉少量的冷凝液及灰尘后，经中温换热器温度升高至 250℃，进第一中温变换炉。第一中温变换炉分上、下两段，炉内装有两段三层耐硫变换触媒，层间配有煤气激冷管线调温，出第一中温变换炉变换气CO 含量为24％(干)，温度为420℃左右。变换气经中温换热器降温后进淬冷器，用本工段产生的高温冷凝液淬冷至 240℃，然后进入第二中温变换炉，炉内装有两段耐硫变换触媒，出口变换气CO 浓度为4.0％(干)，温度为358℃左右，进入中变废热锅炉，产生 1.0MPa(G)的低压蒸汽，使变换气温度降温进入低温变换炉，低温变换炉装两段耐硫变换触媒，出口变换气CO 浓度为1.0％(干)，温度升至为222℃左右，进入低变废热锅炉，产生 0.4MPa(G)的低压...
