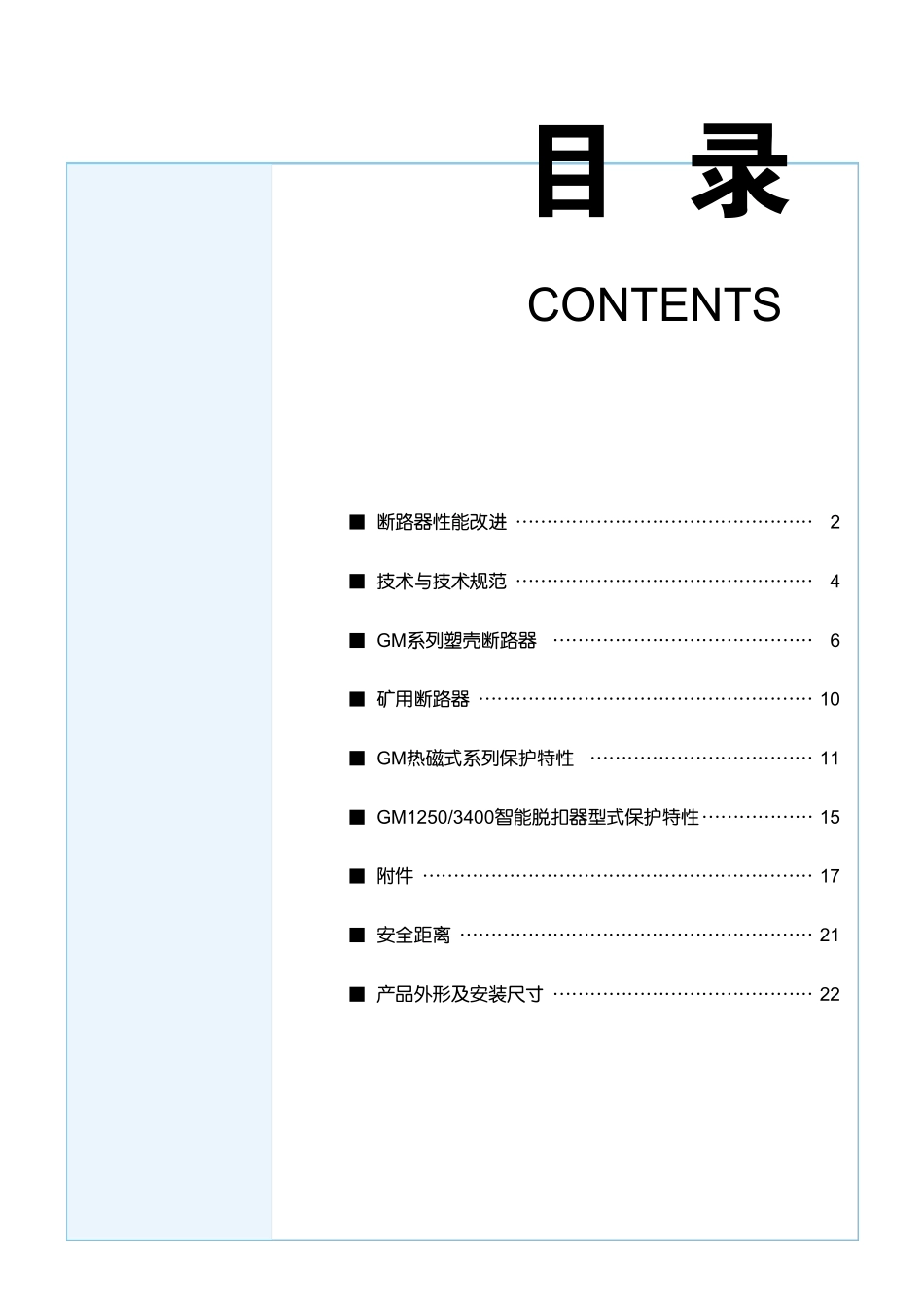

目 录CONTENTS■ 断路器性能改进 …………………………………………2■ 技术与技术规范 …………………………………………4■ GM系列塑壳断路器 ……………………………………6■ 矿用断路器 ……………………………………………… 10■ GM热磁式系列保护特性 ……………………………… 11■ GM1250/3400智能脱扣器型式保护特性 ……………… 15■ 附件 ……………………………………………………… 17■ 安全距离 ………………………………………………… 21■ 产品外形及安装尺寸 …………………………………… 22北京人民电器厂有限公司2新一代GM系列断路器采用独特设计的强斥力、大开距触头系统。当断路器通电时：动触头受到一个拉力和一个斥力，分别是：FIac和FIbc静触头受到两个斥力，分别是：FIab和FIbc。当线路中的短路电流达到或超过断路器瞬时脱扣器动作值时，这四个作用力能加快动静触头拉开电弧的速度，加大拉开电弧的长度，使得电弧更容易熄灭。创新的采用动静触头双向斥开设计，突破了以往只是动触头向上斥开，而静触头不动的局限性，从而极大的增加了动静触头之间的开距。通过采用强斥力、大开距触头系统，GM系列断路器更容易熄灭分断短路电流时产生的电弧，因而具有更高的限流性能和短路分断能力。四重斥力触头结构动静触头双向斥开设计全新的触头系统更加安全、可靠的附件安装方式老式的GM系列塑壳断路器的内部附件是安装在断路器的内部机构上，在安装的过程中可能会影响到断路器的安全性能和动作特性，而且操作极不方便，如果附北京人民电器厂有限公司针对老式GM系列塑壳断路器存在的以上问题，对断路器的附件安装位置进行了改进，新一代GM系列塑壳断路器是以单元盒式附件安装在外壳上，安装起来也更加方便安全，不灭弧室改进GM系列塑壳断路器灭弧室的灭弧栅片在最接近起弧点位置是最厚的，是需要耐受电弧能力最强的部分，此做法增加了弧件位置安装不当或与断路器的本体配合不好，也会影响附件的正常使用功能。会影响到断路器的内部机构，避免了对断路器的动作性能造成影响（尤其是欠压附件，原来附件安装比较复杂，经过改良后安装更加方便简单）。根的耐受能力，并且大大提高了断路器的分断能力。改进型GM系列塑壳断路器附件安装单元盒老式GM系列塑壳断路器的附件安装位置断路器性能改进适合于隔离新一代GM系列断路器通过加大动静触头之间的开距，增强导电部件间绝缘材料的绝缘性能等若干针对符合隔离...
